HEIDENHAIN iTNC 530 (340 49x-04) ISO programming - Manuel (Page 301)

iTNC 530 HEIDENHAIN 301
8.1 T
ra
v
ailler a
v
e
c les c
y
cles

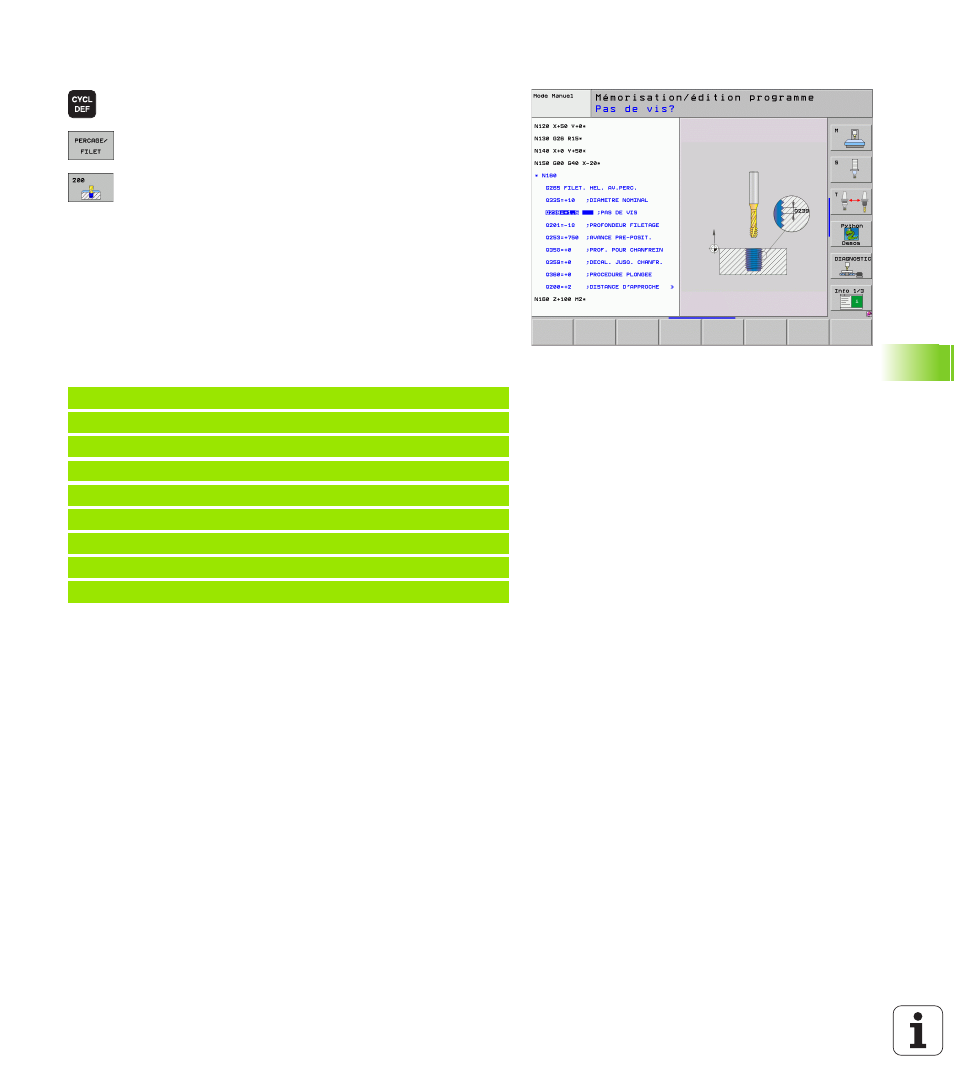

Définir le cycle avec les softkeys
 La barre de softkeys affiche les différents groupes de
cycles
 Sélectionner le groupe de cycles, par exemple, les
cycles de perçage
 Sélectionner le cycle, par exemple PERCAGE. La TNC
ouvre un dialogue et réclame toutes les données
d’introduction requises; en même temps, la TNC
affiche dans la moitié droite de l'écran un graphisme
dans lequel le paramètre à introduire est en
surbrillance
 Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT.
 La TNC ferme le dialogue lorsque vous avez introduit
toutes les données requises
Exemple de séquence CN
N10 G200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
