 Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie

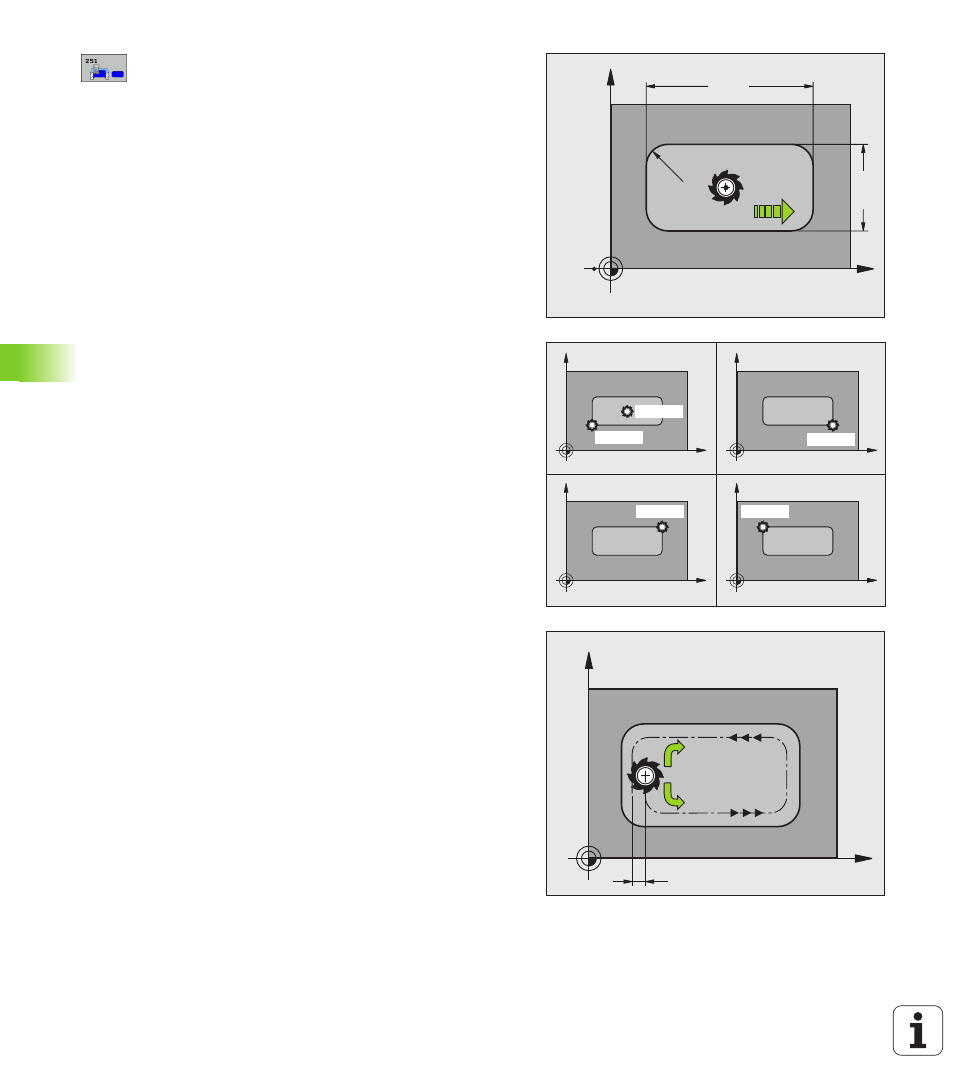

 1er côté Q218 (en incrémental): Longueur de la
poche parallèle à l'axe principal du plan d'usinage
 2ème côté Q219 (en incrémental): Longueur de la
poche parallèle à l'axe auxiliaire du plan d'usinage
 Rayon d'angle Q220: Rayon de l'angle de la poche S'il
n'a pas été programmé, la TNC prend un rayon
d'angle égal au rayon de l'outil
 Surépaisseur finition latérale Q368 (en
incrémental): Surépaisseur de finition dans plan
d'usinage
 Position angulaire Q224 (en absolu): Angle de
pivotement de toute la poche. Le pivot est situé sur la
position où se trouve l'outil lors de l'appel du cycle
 Position poche Q367: Position de la poche par
rapport à la position de l'outil lors de l'appel du cycle
(cf. figure de droite, au centre):
0: Position de l'outil = centre de la poche
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
 Avance fraisage Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
 Mode fraisage Q351: Mode de fraisage avec M03:
+1 = fraisage en avalant
–1 = fraisage en opposition
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
X
Y
k
Q351= +1
Q351= –1
