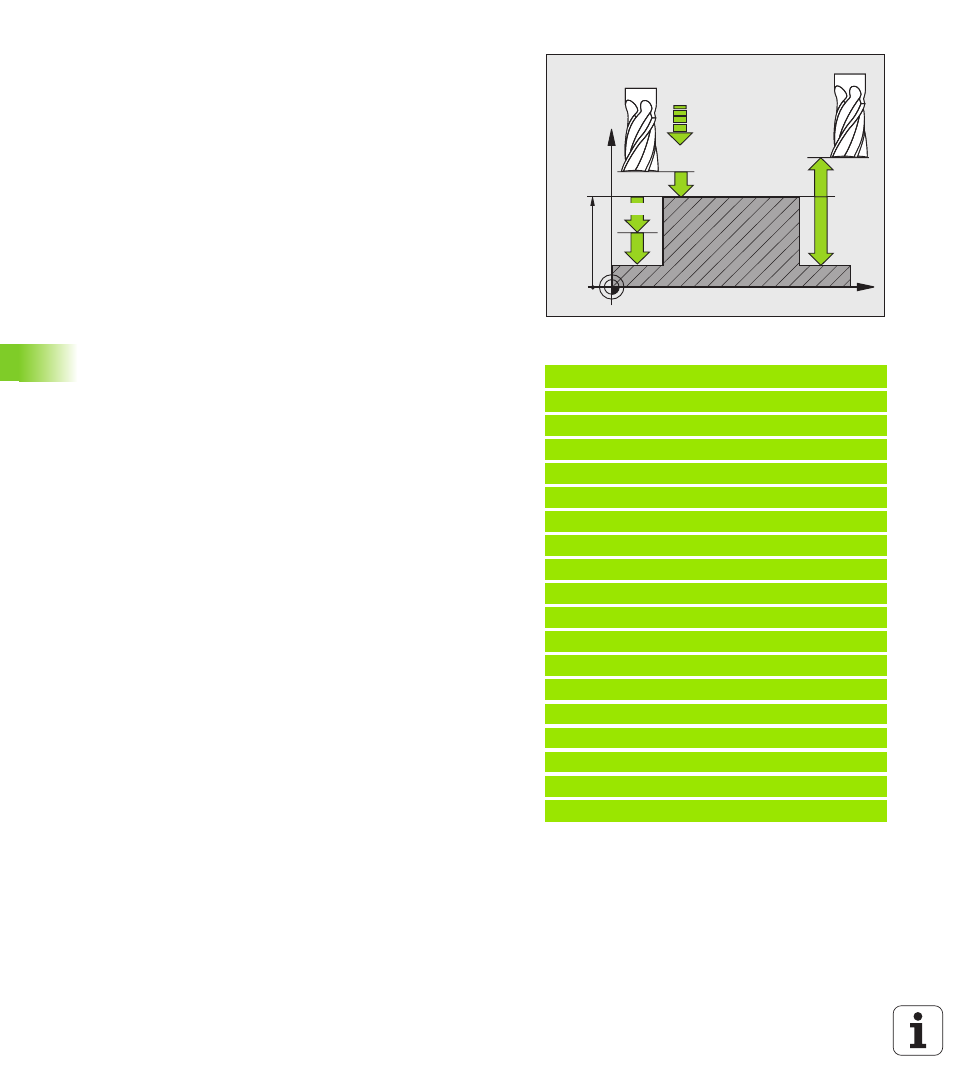

 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du tenon
 Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe; introduire une
valeur supérieure à 0
 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du déplacement jusqu'au
fond, en mm/min.
 Distance d'approche Q200 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce
 Coordonnée surface pièce Q203 (en absolu):
Coordonnée absolue de la surface de la pièce
 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
 Facteur de recouvrement Q370: Q370 x rayon d'outil
donne la passe latérale k. Valeur d'introduction max.:
1,9999
Exemple: Séquences CN
N80 G256 TENON RECTANGULAIRE
Q218=60 ;1ER CÔTÉ
Q424=74 ;COTE PIÈCE BR. 1
Q219=40 ;2ÈME CÔTÉ
Q425=60 ;COTE PIÈCE BR. 2
Q220=5 ;RAYON D'ANGLE
Q368=0.2 ;SUREPAIS. LATERALE
Q224=+0 ;POSITION ANGULAIRE
Q367=0 ;POSITION TENON
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q206=150 ;AVANCE PLONGEE PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR RECOUVREMENT
N90 G00 G40 G90 X+50 Y+50 M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
