Coordonnées polaires
Si le plan d’usinage est coté en coordonnées cartésiennes, vous
pouvez aussi élaborer votre programme d’usinage en coordonnées
cartésiennes. En revanche, lorsque des pièces comportent des arcs
de cercle ou des coordonnées angulaires, il est souvent plus simple de
définir les positions en coordonnées polaires.
Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne décrivent les positions que dans un plan. Les
coordonnées polaires ont leur point zéro situé sur le pôle. Ceci permet
de définir clairement une position dans un plan:

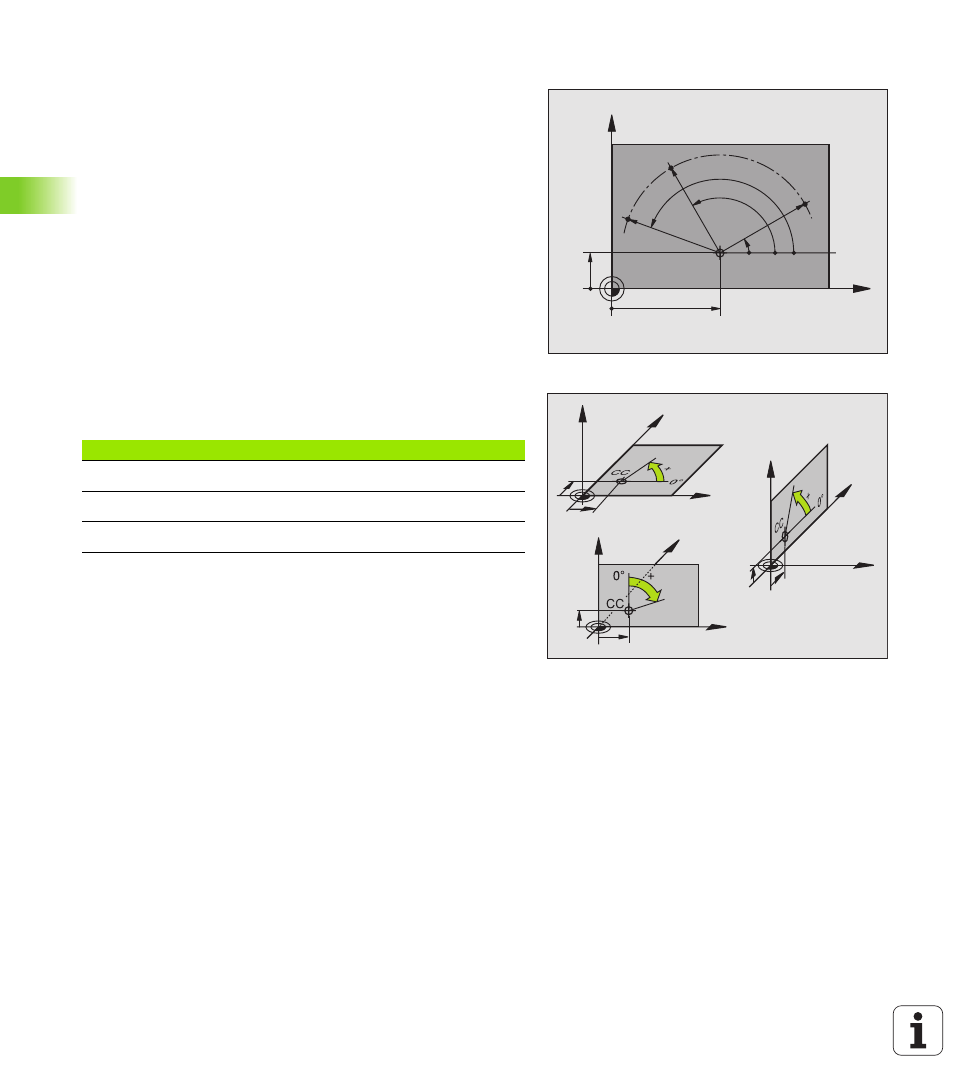

n Rayon en coordonnées polaires: distance entre le pôle et la position
n
Angle de coordonnées polaires: angle formé par l’axe de référence
angulaire et la ligne reliant le pôle et la position
Cf. fig. en haut et à droite
Définition du pôle et de l'axe de référence angulaire
Dans le système de coordonnées cartésiennes, vous définissez le
pôle au moyen de deux coordonnées dans l’un des trois plans. L’axe
de référence angulaire pour l’angle polaire H est ainsi défini
simultanément.
Coordonnées polaires (plan) Axe de référence angulaire
I et J +X
J et K +Y
K et I +Z
