5 Programmation: Outils
5.2 Données d'outils

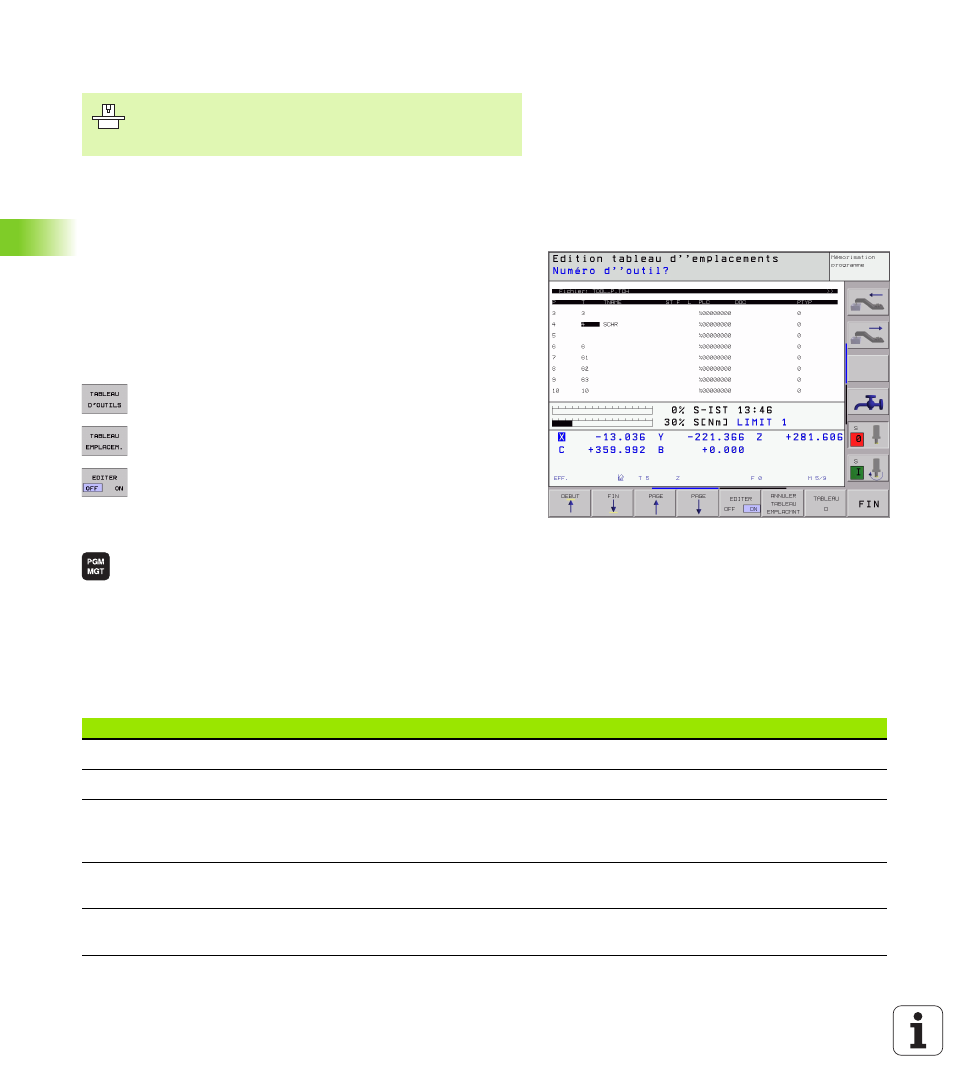

Tableau d'emplacements pour changeur d'outils
Pour le changement automatique d'outil, vous devez utiliser le tableau
d'emplacements TOOL_P.TCH. La TNC gère plusieurs tableaux
d'emplacements dont les noms de fichiers peuvent être choisis
librement. Pour activer le tableau d'emplacements destiné à
l'exécution du programme, sélectionnez-le avec le gestionnaire de
fichiers dans un mode d'exécution de programme (état M). Afin de
pouvoir gérer plusieurs magasins dans un tableau d'emplacements
(indexation du numéro d'emplacement), vous devez configurer les
paramètres-machine 7261.0 à 7261.3 de manière à ce qu'il soient
différents de 0.
Editer un tableau d'emplacements en mode Exécution de
programme
U
U
U
U
Sélectionner le tableau d'outils: Appuyer sur la softkey
TABLEAU D'OUTILS
U
U
U
U
Sélectionner le tableau d'emplacements: Appuyer sur
la softkey TABLEAU EMPLACEMENTS
U
U
U
U
Mettre la softkey EDITER sur ON
Sélectionner le tableau d'emplacements en mode Mémorisation/
édition de programme
U
U
U
U
Appeler le gestionnaire de fichiers
U
U
U
U
Afficher le choix de types de fichiers: Appuyer sur la
softkey SELECT. TYPE
U
U
U
U
Afficher les fichiers de type .TCH: Appuyer sur la
softkey FICHIERS TCH (deuxième menu de softkeys)
U
U
U
U
Sélectionnez un fichier ou introduisez un nouveau
nom de fichier. Validez avec la touche ENT ou avec la
softkey SELECT.
Le constructeur de la machine adapte à votre machine la
gamme des fonctions du tableau d'emplacements.
Consultez le manuel de votre machine!
Abr.
Données à introduire
Dialogue
P
Numéro d’emplacement de l’outil dans le magasin
–
T
Numéro d'outil
Numéro d'outil ?
ST
L'outil est un outil spécial (ST: de l'angl. Special Tool = outil spécial); si votre outil
spécial occupe plusieurs places avant et après sa place, vous devez bloquer
l'emplacement correspondant dans la colonne L (état L)
Outil spécial ?
F
Changer l'outil toujours à la même place dans le magasin (F: de l'angl.Fixed = fixe)
Emplac. défini ? Oui = ENT
/Non = NO ENT
L
Bloquer l'emplacement (L: de l'angl. Locked = bloqué; cf. également colonne ST)
Emplac. bloqué ? Oui = ENT
/ Non = NO ENT
