154 5 Programmation: Outils
5.3 Cor
rection d'outil
Correction du rayon d'outil
La séquence de programme pour un déplacement d’outil contient:
n G41 ou G42 pour une correction de rayon
n
G43 ou G44, pour une correction de rayon lors d'un déplacement
paraxial
n
G40 si aucune correction de rayon ne doit être exécutée
La correction de rayon devient active dès qu’un outil est appelé et
déplacé dans le plan d’usinage avec G41 ou G42.
Pour une correction de rayon, les valeurs Delta sont prises en compte
aussi bien en provenance de la séquence T que du tableau d'outils:
Valeur de correction = R + DR
T
+ DR
TAB
avec:

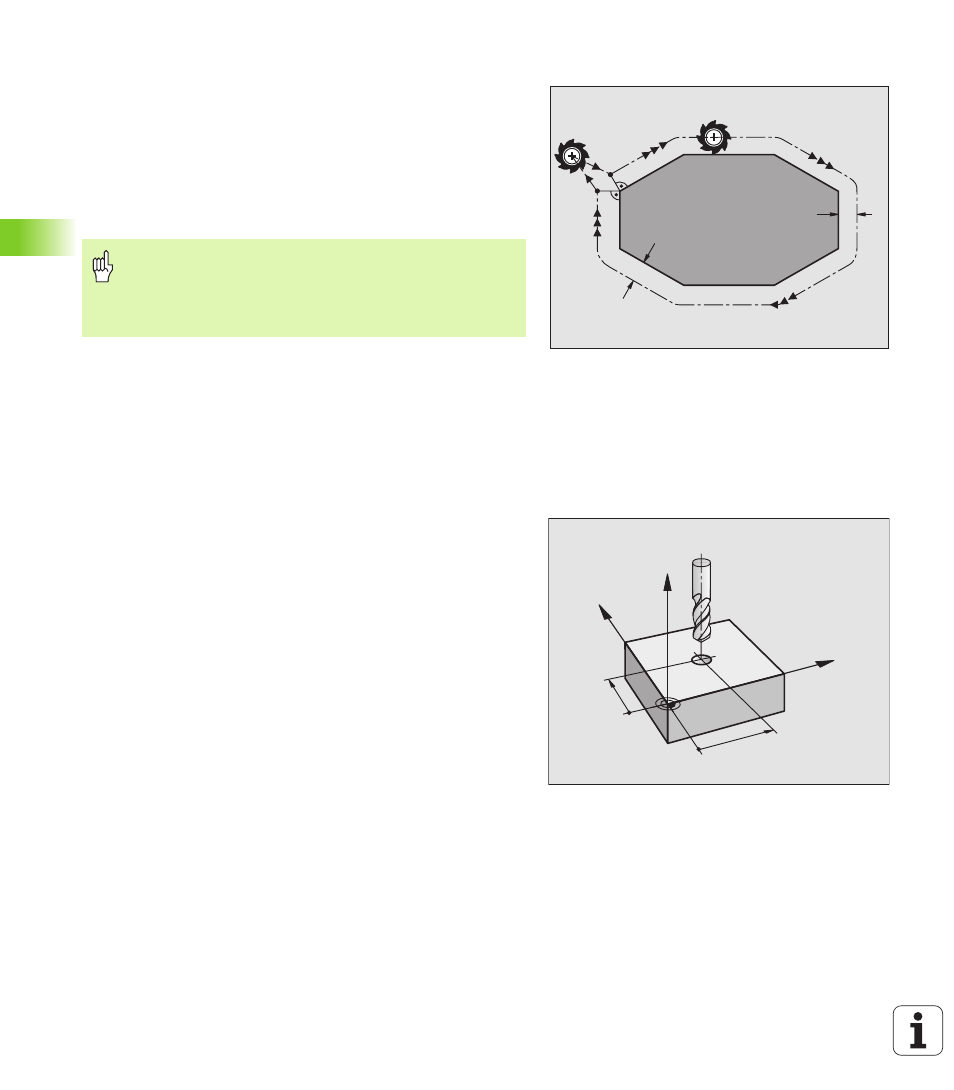

Opérations de contournage sans correction de rayon: R0
L'outil se déplace dans le plan d'usinage avec son centre situé sur la
trajectoire programmée ou jusqu'aux coordonnées programmées.
Utilisation: Perçage, pré-positionnement.
La TNC annule la correction de rayon dans le cas où vous:
n
programmez une séquence de positionnement avec G40
n
programmez un appel d'outil avec %... .
n sélectionnez un nouveau programme PGM MGT
R : Rayon d'outil R dans la séquence G99 ou le tableau d'outils
DR
T
: Surépaisseur DR pour rayon dans séquence T (non prise en
compte par l'affichage de position)
DR
TAB:
Surépaisseur DR pour rayon dans le tableau d'outils
R
R
G40
G41
Y
X
Z
X
Y
