Donnees du contour (cycle g120), G120 donnees du contour (impératif), 7 cy cles sl, gr oupe ii – HEIDENHAIN iTNC 530 (340 422) ISO programming Manuel d'utilisation
Page 345
iTNC 530 HEIDENHAIN
345
8.7 Cy
cles SL, gr
oupe II

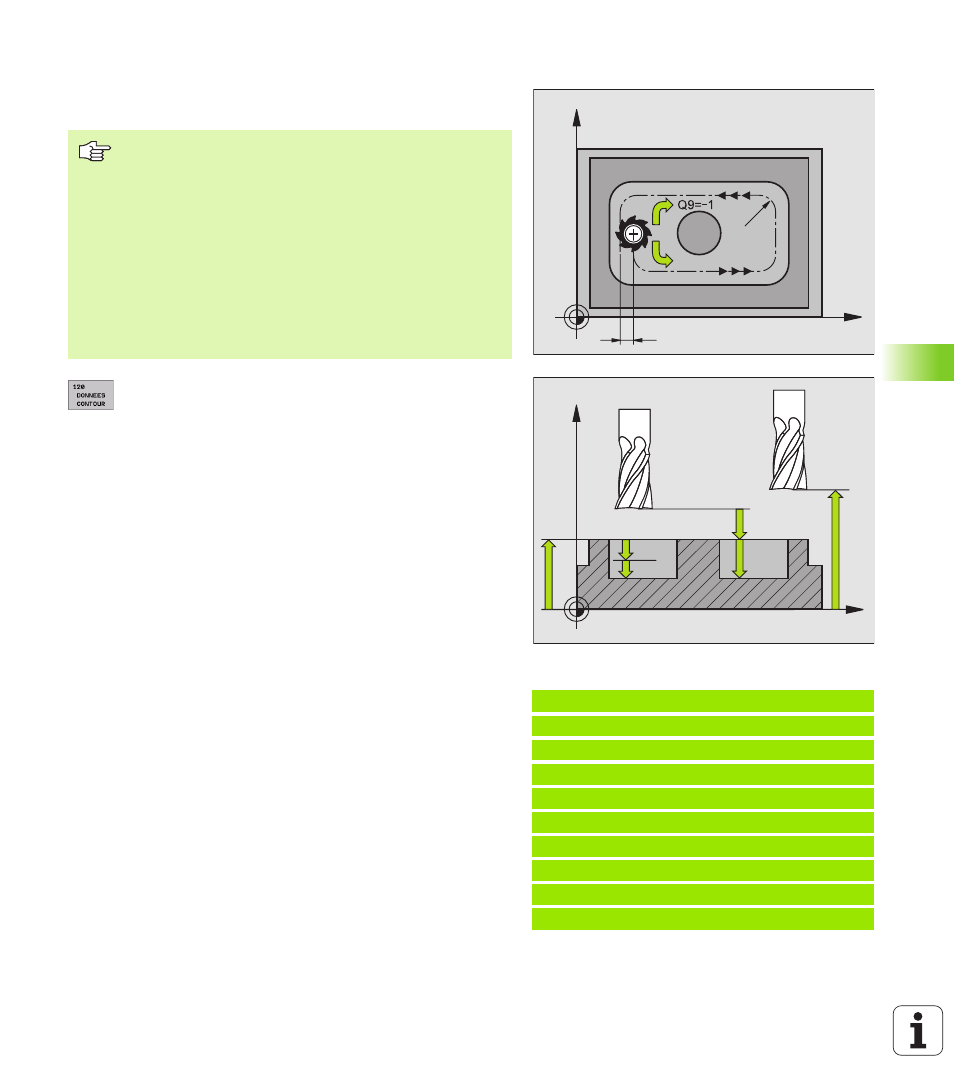

DONNEES DU CONTOUR (cycle G120)
Dans le cycle G120, introduisez les données d'usinage destinées aux
sous-programmes avec contours partiels.
U
U
U
U
Profondeur de fraisage
Q1 (en incrémental):
Distance entre la surface de la pièce et le fond de la
poche.
U
U
U
U
Facteur de recouvrement
: Q2 x rayon d'outil donne la
passe latérale k.
U
U
U
U
Surépaisseur finition latérale
Q3 (en
incrémental): Surépaisseur de finition dans plan
d'usinage.
U
U
U
U
Surép. finition en profondeur
Q4 (en incrémental):
Surépaisseur de finition pour la profondeur.
U
U
U
U
Coordonnée surface pièce
Q5 (en absolu):
Coordonnée absolue de la surface de la pièce
U
U
U
U
Distance d'approche
Q6 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce
U
U
U
U
Hauteur de sécurité
Q7 (en absolu): Hauteur en
valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire avec la pièce (pour
positionnement intermédiaire et retrait en fin de
cycle)
U
U
U
U
Rayon interne d'arrondi
Q8: Rayon d'arrondi aux
„angles“ internes; la valeur introduite se réfère à la
trajectoire du centre de l'outil
U
U
U
U
Sens de rotation? Sens horaire = -1
Q9: Sens de
l'usinage pour les poches
n
Sens horaire (Q9 = -1: Usinage en opposition pour
poche et îlot)
n
Sens anti-horaire (Q9 = +1: Usinage en avalant pour
poche et îlot)
Vous pouvez vérifier les paramètres d'usinage lors d'une interruption
du programme et, si nécessaire, les remplacer.
Exemple: Séquence CN
N57 G120 DONNÉES DU CONTOUR
Q1=-20
;PROFONDEUR DE FRAISAGE
Q2=1
;FACTEUR RECOUVREMENT
Q3=+0.2
;SURÉPAIS. LATÉRALE
Q4=+0.1
;SURÉP. DE PROFONDEUR
Q5=+30
;COORD. SURFACE PIÈCE
Q6=2
;DISTANCE D'APPROCHE
Q7=+80
;HAUTEUR DE SÉCURITÉ
Q8=0.5
;RAYON D'ARRONDI
Q9=+1
;SENS DE ROTATION
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Remarques avant que vous ne programmiez
Le cycle G120 est actif avec DEF, c’est-à-dire que G120 est
actif dès qu’il a été défini dans le programme d’usinage.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle en question.
Les données d’usinage indiquées dans le cycle G120 sont
valables pour les cycles G121 à G124.
Si vous utilisez des cycles SL dans les programmes avec
paramètres Q, vous ne devez pas utiliser les paramètres
Q1 à Q19 comme paramètres de programme.
