TNC 410, TNC 426, TNC 430 HEIDENHAIN 299
8.9 Cy
cles de con
v
ersion de coor
données

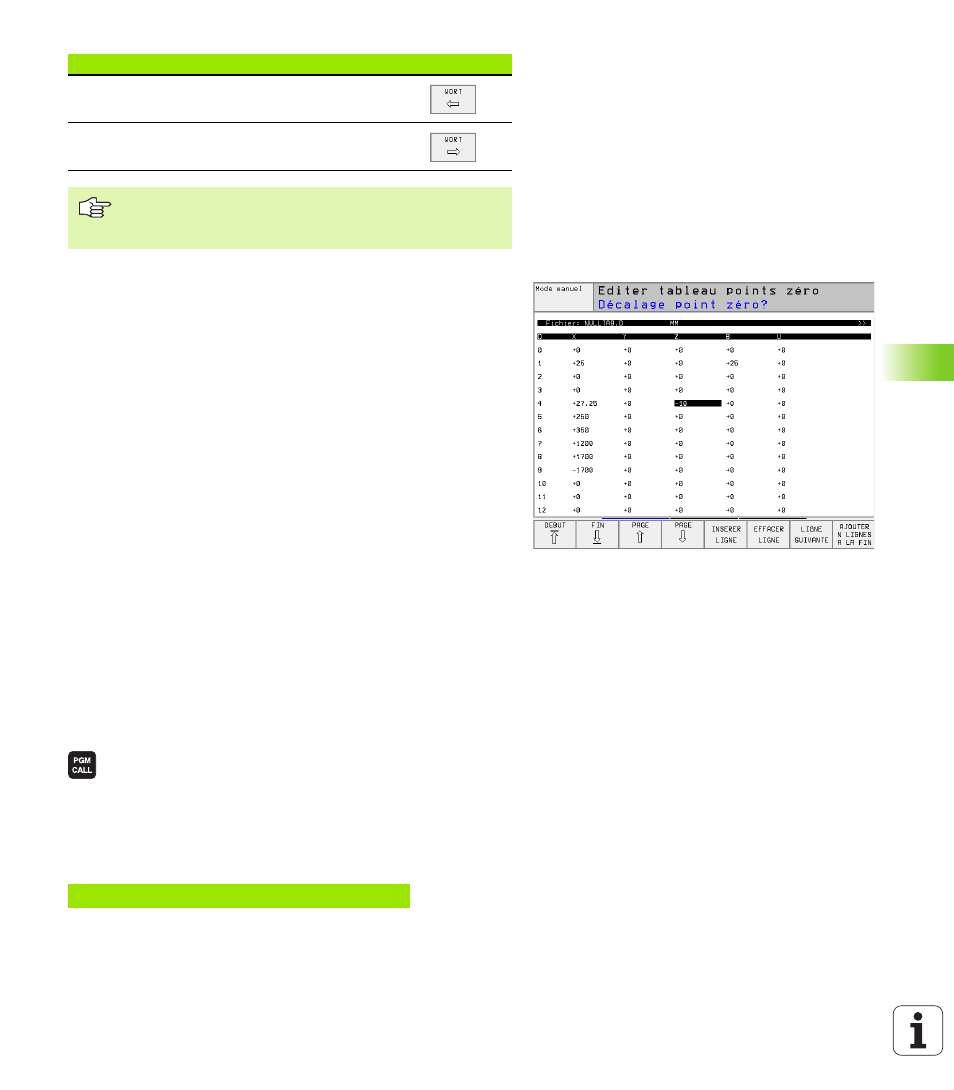

Configurer un tableau de points zéro (sauf TNC 410)
Sur la seconde et la troisième barre de softkeys, vous pouvez
déterminer pour chaque tableau de points zéro les axes sur lesquels
vous désirez définir des points zéro. En standard, tous les axes sont
actifs. Si vous voulez déverrouiller un axe, mettez la softkey d'axe
concernée sur OFF. La TNC efface alors la colonne correspondante
dans le tableau de points zéro.
Si vous ne voulez pas définir de tableau de points zéro pour un axe
donné, appuyez dans ce cas sur la touche NO ENT. La TNC inscrit alors
un tiret dans la colonne correspondante.
Quitter le tableau de points zéro
Dans le gestionnaire de fichiers, afficher un autre type de fichier et
sélectionner le fichier désiré.
Affichages d'état
Si les points zéro du tableau se réfèrent au point zéro machine,
n le grand affichage de position se réfère au point zéro (décalé) actif
n toutes les coordonnées (positions, points zéro) affichées dans
l'affichage d'état supplémentaire se réfèrent au point zéro machine;
la TNC prend alors en compte le point de référence initialisé
manuellement
Activer un tableau de points zéro pour l'exécution du programme
TNC 410
Avec la TNC 410, vous utilisez la fonction %:TAB dans le programme
CN: pour sélectionner le tableau de points zéro dans lequel la TNC doit
prélever les points zéro:
U U U U Fonction permettant d'appeler le programme:
Appuyer sur la touche PGM CALL.
U U U U Appuyer sur la softkey TABLEAU PTS ZÉRO
U U U U Introduire le nom du tableau de points zéro, valider
avec la touche END.
Exemple de séquence CN:
Surbrillance une colonne vers la gauche (TNC 410
seulement)
Surbrillance une colonne vers la droite (TNC 410
seulement)
Avec la fonction „Prise en compte de position effective“, la
TNC enregistre les positions de l'axe inscrit en en-tête du
tableau, au-dessus du champ de sélection (sauf TNC 410).
Fonction Softkey
N72 %:TAB: “NOM“*
