TNC 410, TNC 426, TNC 430 HEIDENHAIN 297
8.9 Cy
cles de con
v
ersion de coor
données

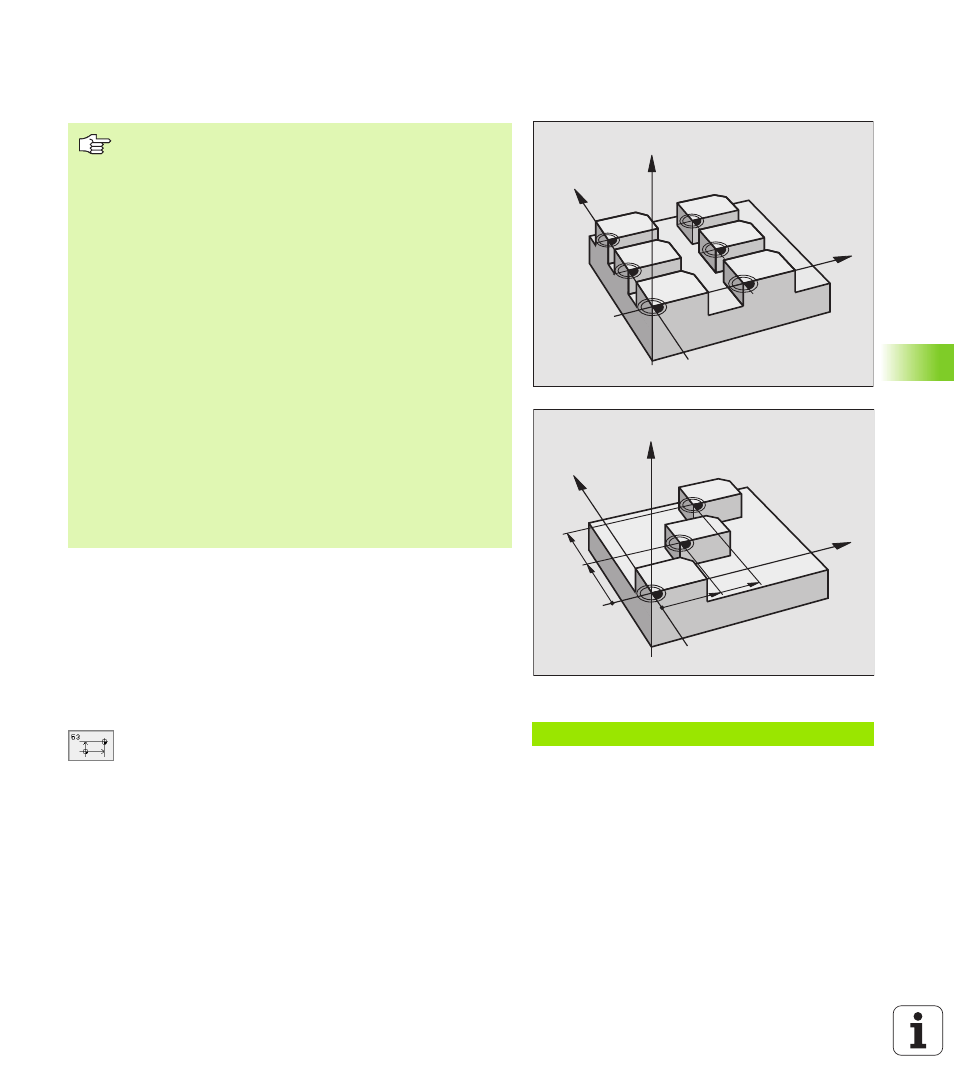

Décalage du POINT ZERO avec tableaux de
points zéro (cycle G53)
Utilisation
Vous utilisez les tableaux de points zéro, par exemple
n pour des opérations d’usinage répétitives à diverses positions de la
pièce ou
n pour une utilisation fréquente du même décalage de point zéro.
A l’intérieur d’un même programme, vous pouvez programmer les
points zéro soit directement dans la définition du cycle, soit en les
appelant dans un tableau de points zéro.
U U U U Décalage : Introduire le numéro du point zéro
provenant du tableau de points zéro ou un paramètre
Q; si vous introduisez un paramètre Q, la TNC active
le numéro du point zéro inscrit dans ce paramètre Q
Annulation
n
Appeler dans le tableau de points zéro un décalage ayant pour
coordonnées X=0; Y=0 etc.
n Appeler un décalage ayant pour coordonnées X=0; Y=0 etc.
directement avec la définition du cycle
Exemple: Séquences CN
N72 G53 P01 12 *
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Les points zéro des tableaux de points zéro peuvent se
référer au point de référence actuel ou au point zéro
machine (dépend du paramètre-machine 7475)
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu’en valeur absolue.
Sauf TNC 410:
Pour utiliser un tableau de points zéro, vous devez activer
le tableau de points zéro désiré avant le test du
programme ou le déroulement du programme (valable
également pour le graphisme de programmation):
n Pour le test du programme, sélectionner le tableau
désiré en mode Test de programme et à partir du
gestionnaire de fichiers: Tableau avec état S
n
Pour le déroulement du programme, sélectionner le
tableau désiré dans un mode de fonctionnement
Exécution de programme et à partir du gestionnaire
de fichiers: Tableau avec état M
n
Vous ne pouvez insérer de nouvelles lignes qu'en fin de
tableau
n N'utilisez qu'un tableau de points zéro; ceci vous évitera
les confusions lors de l'activation en modes de
fonctionnement de déroulement de programme
