6 TURN PLUS

232

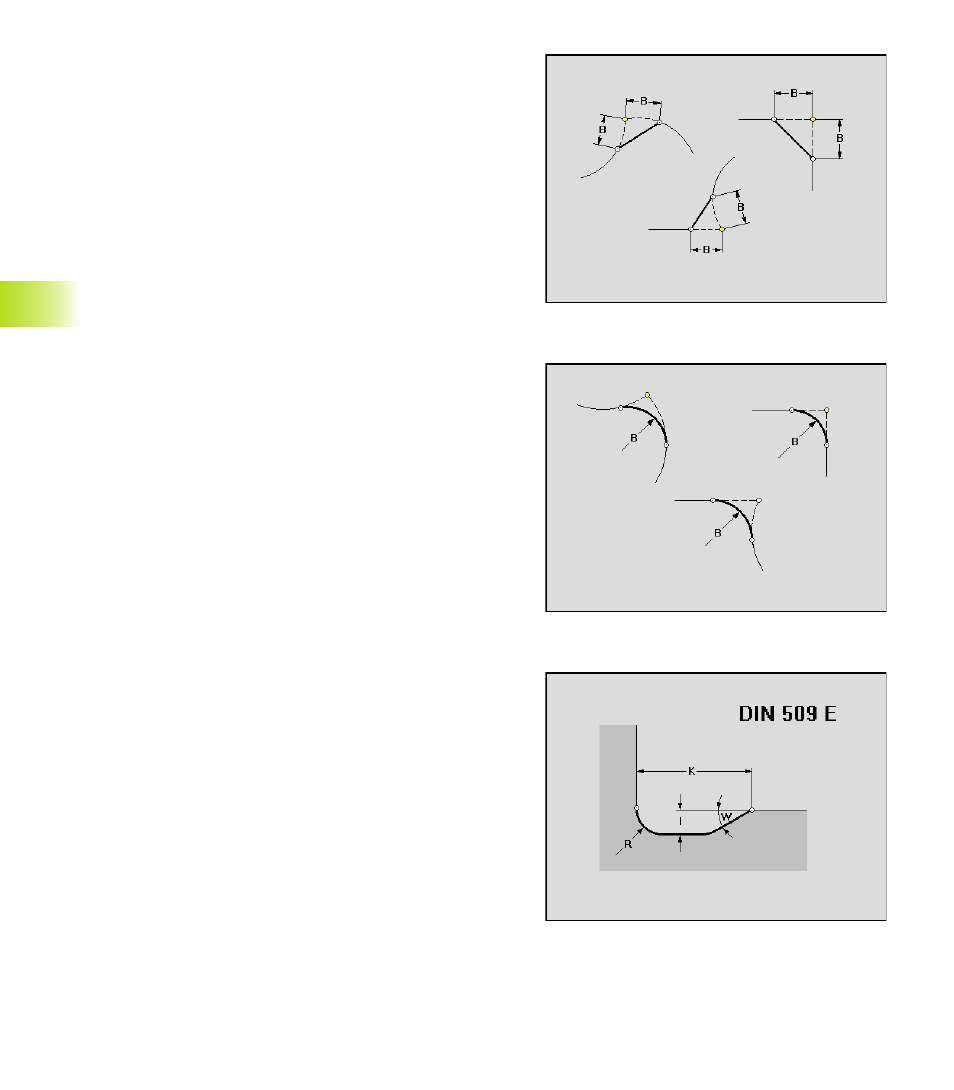

Dégagement de forme E

Paramètres
K:

Longueur du dégagement

I:

Profondeur du dégagement (cote de rayon)

R:

Rayon du dégagement (aux deux angles du dégagement)

W:

Angle d'entrée (angle du dégagement)

TURN PLUS propose les paramètres du dégagement en fonction
du diamètre (cf. „

11.1.2 Paramètres pour dégagements DIN 509 E“).

6.5.2 Eléments de forme

Chanfrein

Paramètres
B:

Largeur du chanfrein

6.5 Contour de la pièce finie

Arrondi

Paramètres
B:

Rayon d'arrondi
