378 Programmation DIN
4.26 Cy
cles de fr
aisag
e
Vous agissez sur le sens de fraisage avec le sens de déroulement du
fraisage H
, le sens d'usinage Q, et le sens de rotation de la fraise (voir
tableau suivant).

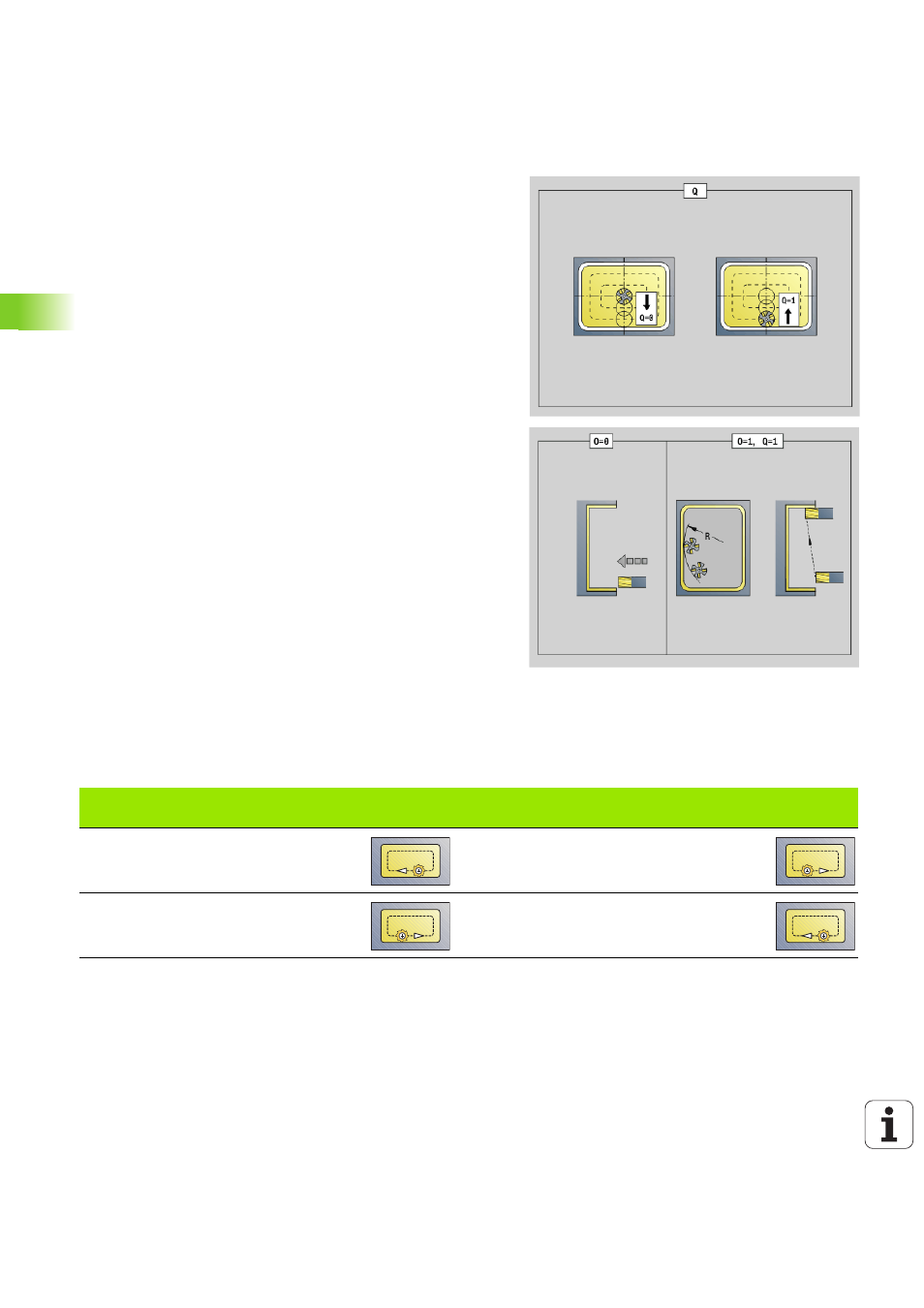

Paramètres – Finition
Q
Sens d'usinage (par défaut : 0)
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
O Comportement de plongée (par défaut: 0)
 O=0 (Plongée verticale): Le cycle déplace l'outil au point
initial, plonge et exécute la finition de la poche.
 O=1 (arc de cercle d'approche avec plongée en profondeur) :
pour les plans de fraisage supérieurs, le cycle se positionne
sur le plan et effectue ensuite un mouvement d'approche en
arc de cercle. Pour le plan de fraisage inférieur, lorsque la
fraise se déplace en arc de cercle, elle effectue une plongée
jusqu'à atteindre la profondeur de fraisage (arc de cercle
d'approche tridimensionnelle). Cette stratégie de plongée
n'est possible qu'en combinaison avec un arc de cercle
d'approche "R". Condition requise: L'usinage doit se dérouler
de l'extérieur vers l'intérieur (Q=1).
Déroulement du cycle
1
La position initiale (X, Z, C) correspond à la position avant le cycle.
2 Calcule la répartition des passes (passes plans de fraisage,
passes fraisage en profondeur).
3 Se déplace à la distance de sécurité et se positionne à la première
profondeur de fraisage.
4 Usine un plan.
5 L'outil est relevé à la distance de sécurité, il avance et se
positionne à la profondeur de fraisage suivante.
6 Répète les étapes 4...5 jusqu'à ce que toute la surface soit
fraisée.
7 Rétracte l'outil en fonction du "plan de retrait RB"
Fraisage de poche, finition G846
Sens d'usinage Sens rot. outil Exécution Sens d'usinage Sens rot. outil Exécution
en opposition
(H=0) Mx03 en avalant (H=1) Mx03
en opposition
(H=0) Mx04 en avalant (H=1) Mx04
