HEIDENHAIN MANUALplus 620, CNC PILOT 640 149
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

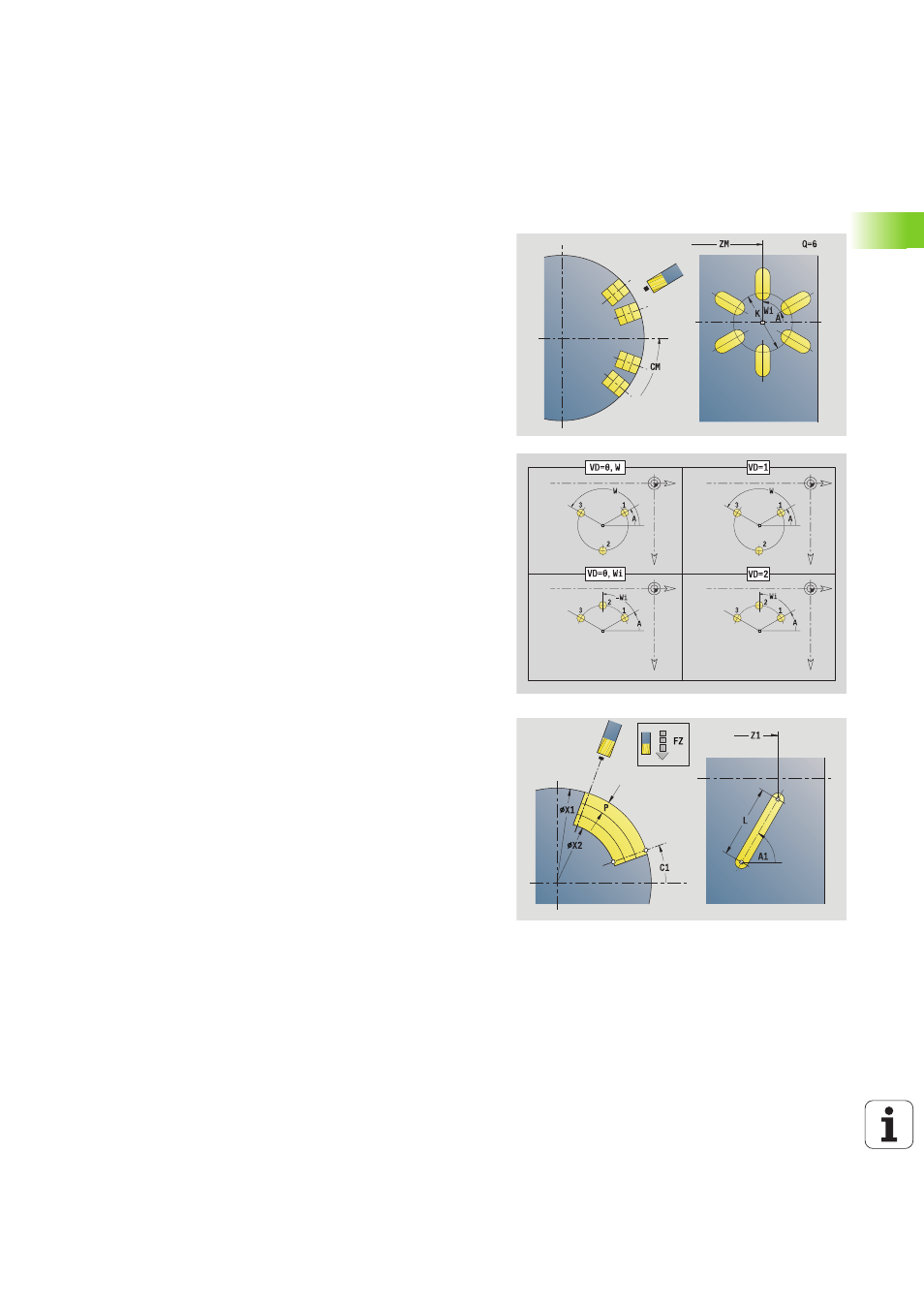

Unit "Motif de rainurage circulaire sur
l'enveloppe"
L'Unit réalise un motif circulaire de rainures circulaires qui sont
réparties de manière équidistante sur l'enveloppe. Le point de départ
des rainures correspond aux positions du motif. La longueur et la
position des rainures sont à définir dans l'Unit. La largeur de la rainure
est le diamètre de la fraise.
Nom de l'unit : G792_Circ_Envel_C / cycle : G792 (voir page 353)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Motif
Q
Nombre de rainures
ZM, CM Centre du motif
A Angle départ
Wi Incrément angulaire
K Diamètre du motif
W Angle final
V Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi : le signe qui précède Wi détermine le
sens (Wi<0 : dans le sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
X1
Bord supérieur de fraisage (cote au diamètre)
X2 Fond du fraisage (cote au diamètre)
L Longueur de la rainure
A1 Angle avec l'axe Z
P Plongée max.
FZ Avance plongée
Autres formulaires : voir page 60
