HEIDENHAIN MANUALplus 620, CNC PILOT 640 217
4.4 Eléments de f
o
rm
e d'un cont
our de t
our
nag
e

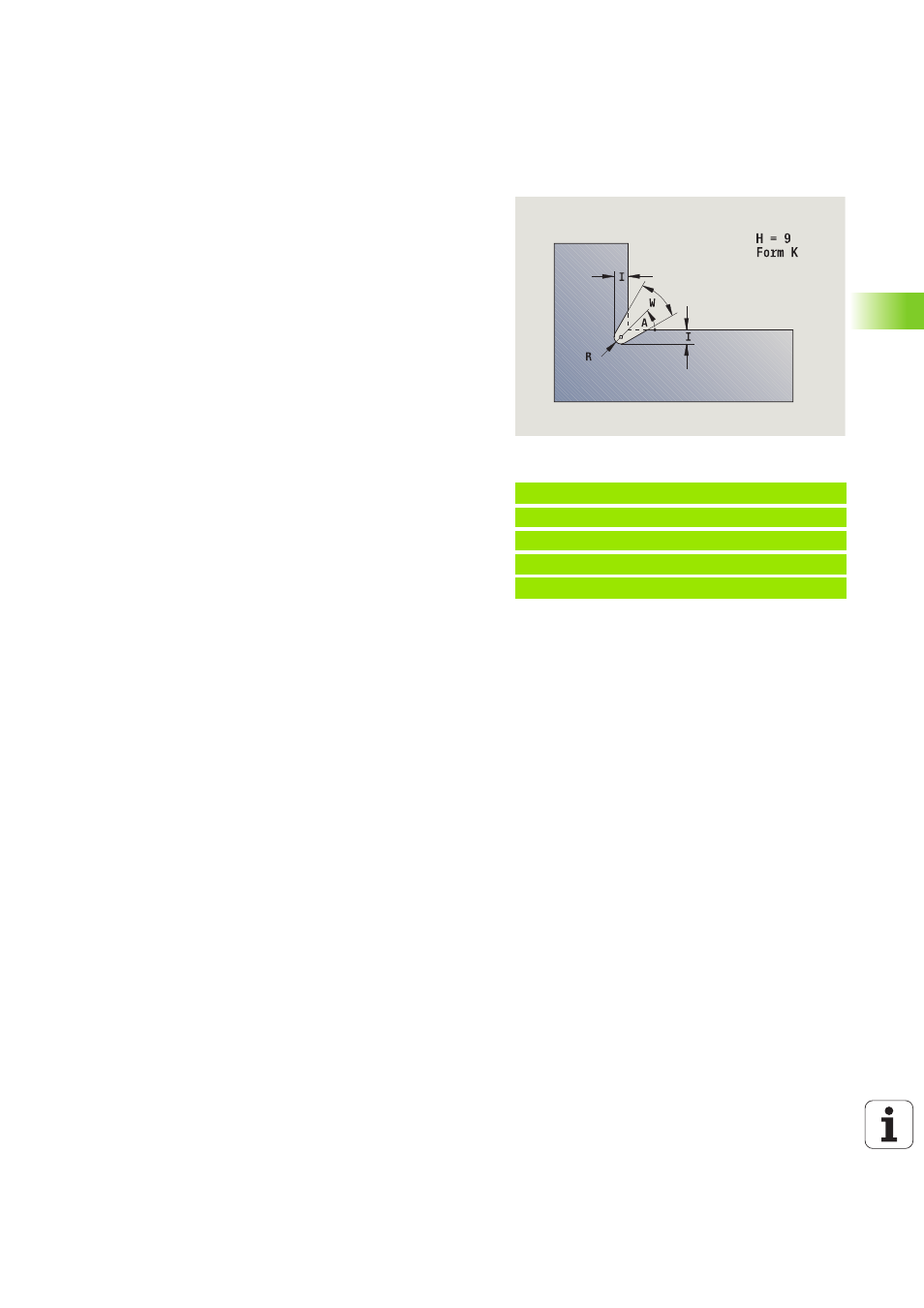

Dégagement de forme K (H=9)
Beispiel: Appel de G25-Géo Forme K
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H9 I1 R0.8 W40 [forme K]
N.. G1 X20 [élément transversal]
. . .
Paramètre
H
Dégagement de forme K: H=9
I Profondeur du dégagement
R Rayon du dégagement – aucune donnée : l'élément circulaire ne
sera pas usiné
W Angle du dégagement
A Angle avec l'axe longitudinal (par défaut: 45°)
BE, BF, BD, BP et BH (voir "Attributs d'usinage pour les éléments de
forme" à la page 203)
