HEIDENHAIN MANUALplus 620, CNC PILOT 640 147
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe
2.10 Units – Fraisage sur
l'enveloppe

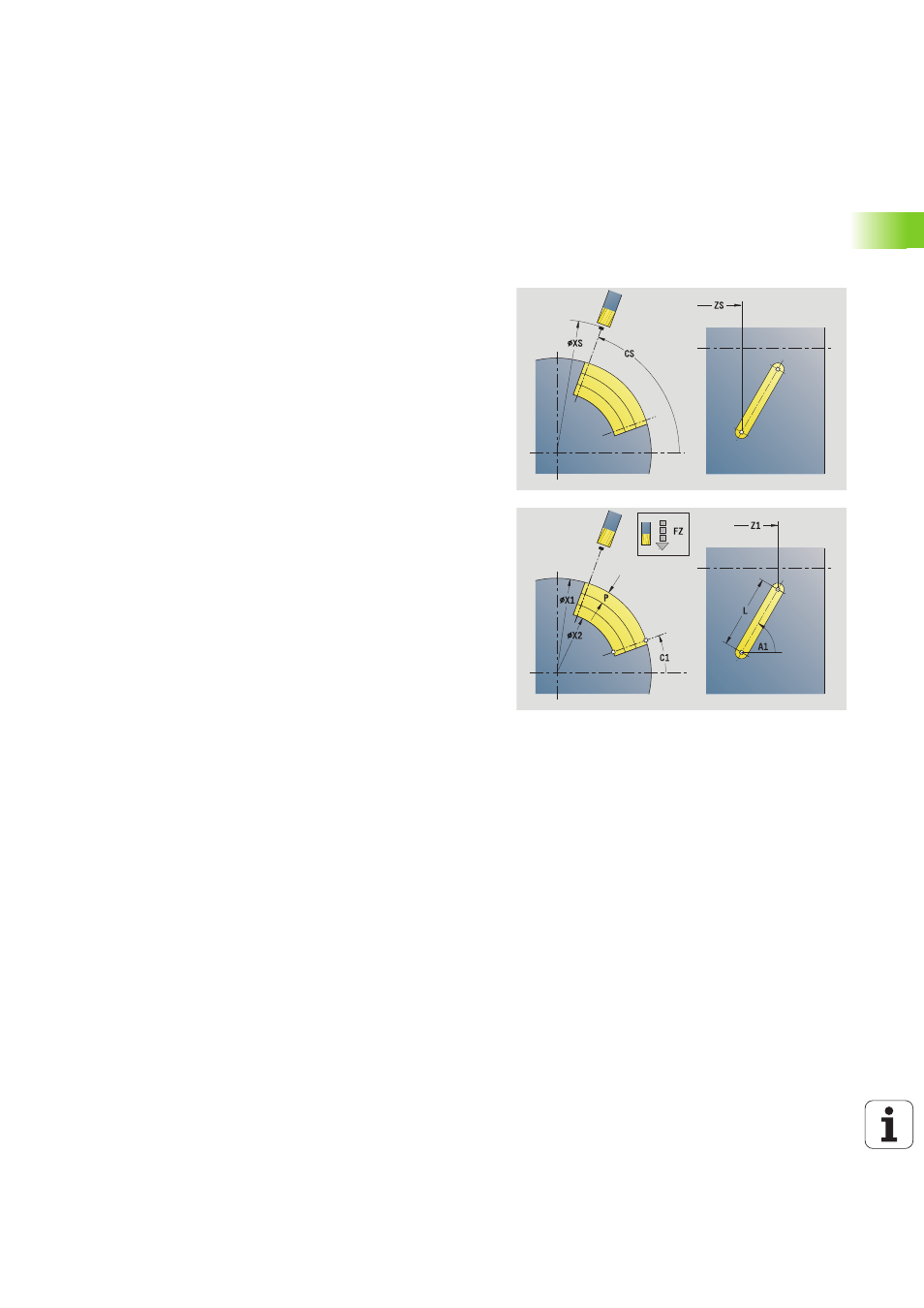

Unit "Rainure sur l'enveloppe“
L'Unit fraise une rainure sur l'enveloppe en partant de la position de
départ jusqu'au point final. La largeur de la rainure est le diamètre de
la fraise.
Nom de l'unit : G792_Rain_ENVEL_C / cycle : G792 (voir page 353)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire cycle
X1
Bord supérieur de fraisage (cote au diamètre)
X2 Fond du fraisage (cote au diamètre)
L Longueur de la rainure
A1 Angle avec l'axe Z
Z1, C1 Pt cible polaire rainure
P Plongée max.
FZ Avance plongée
Autres formulaires : voir page 60
