26
[7] Terminal d'entrée vidéo (entrée vidéo composite)
[8] Terminal d'entrée L audio (entrée audio/gauche)
[9] Terminal d'entrée R audio (entrée audio/droite)
[10] Terminal de sortie S vidéo (sortie S-Vidéo)
[11] Terminal de sortie vidéo (sortie vidéo composite)
[12] Terminal de sortie L audio (sortie audio/gauche)
[13] Terminal de sortie R audio (sortie audio/droite)

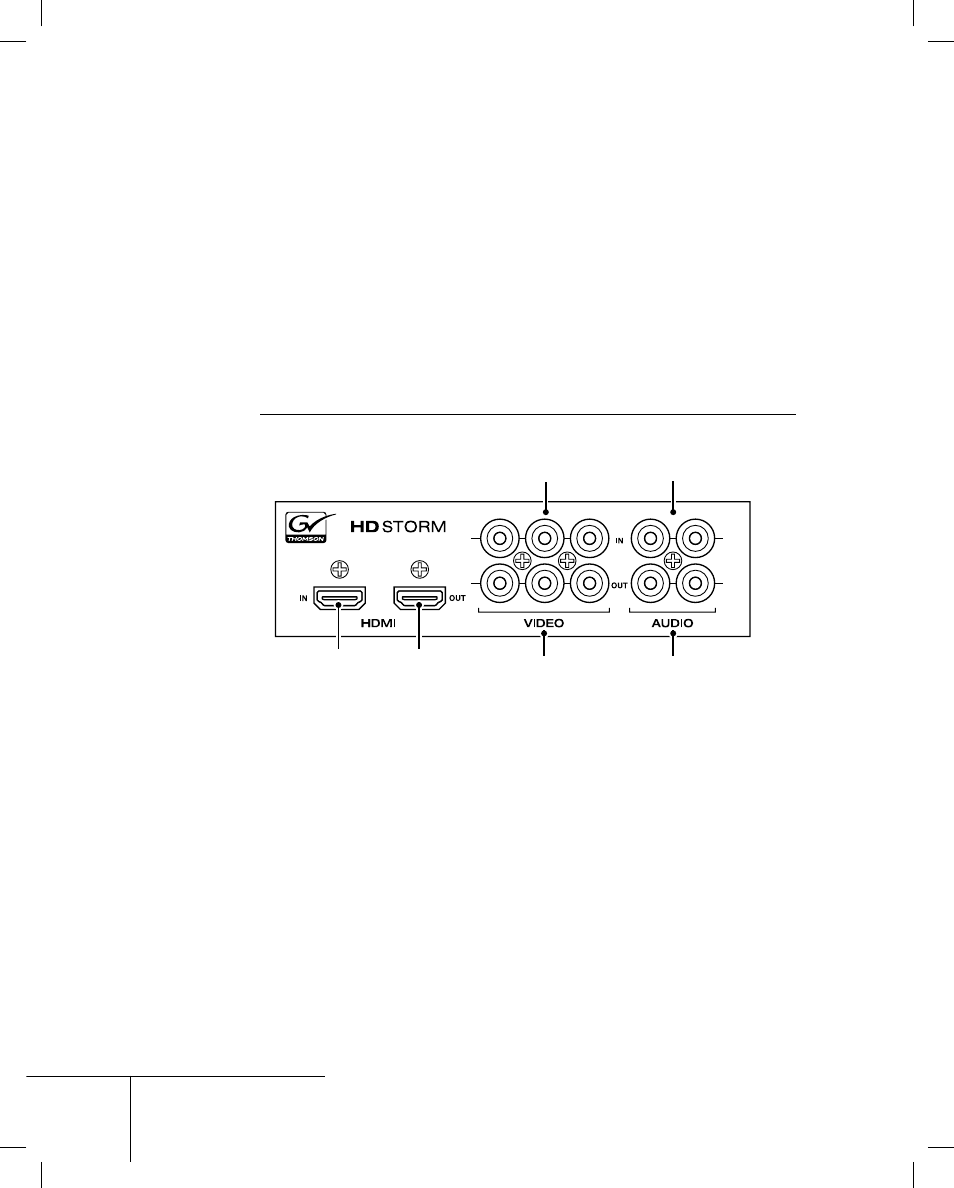

Panneau avant de la baie HDSTORM
(Optionnel)*
* Peut être inclus selon la version de produit.
[1] [2]
[4] [6]
[3] [5]
[1] Terminal HDMI IN
[2] Terminal HDMI OUT
[3] Terminal VIDEO IN
Terminal d'entrée vidéo à composantes
Vous pouvez connecter directement le câble de vidéo à composantes au terminal vert.
Pour connecter la prise de broche, utilisez le câble de conversion de terminal inclus
dans le paquet et connectez les terminaux rouge et bleu à la baie, pour connecter le
terminal S.
[4] Terminal VIDEO OUT
Terminal de sortie vidéo à composantes
Vous pouvez connecter directement le câble de vidéo à composantes au terminal vert.
Pour connecter la prise de broche, utilisez le câble de conversion de terminal inclus
dans le paquet et connectez les terminaux rouge et bleu à la baie, pour connecter le
terminal S.
[5] Terminal AUDIO IN
[6] Terminal AUDIO OUT
