Noms des composants

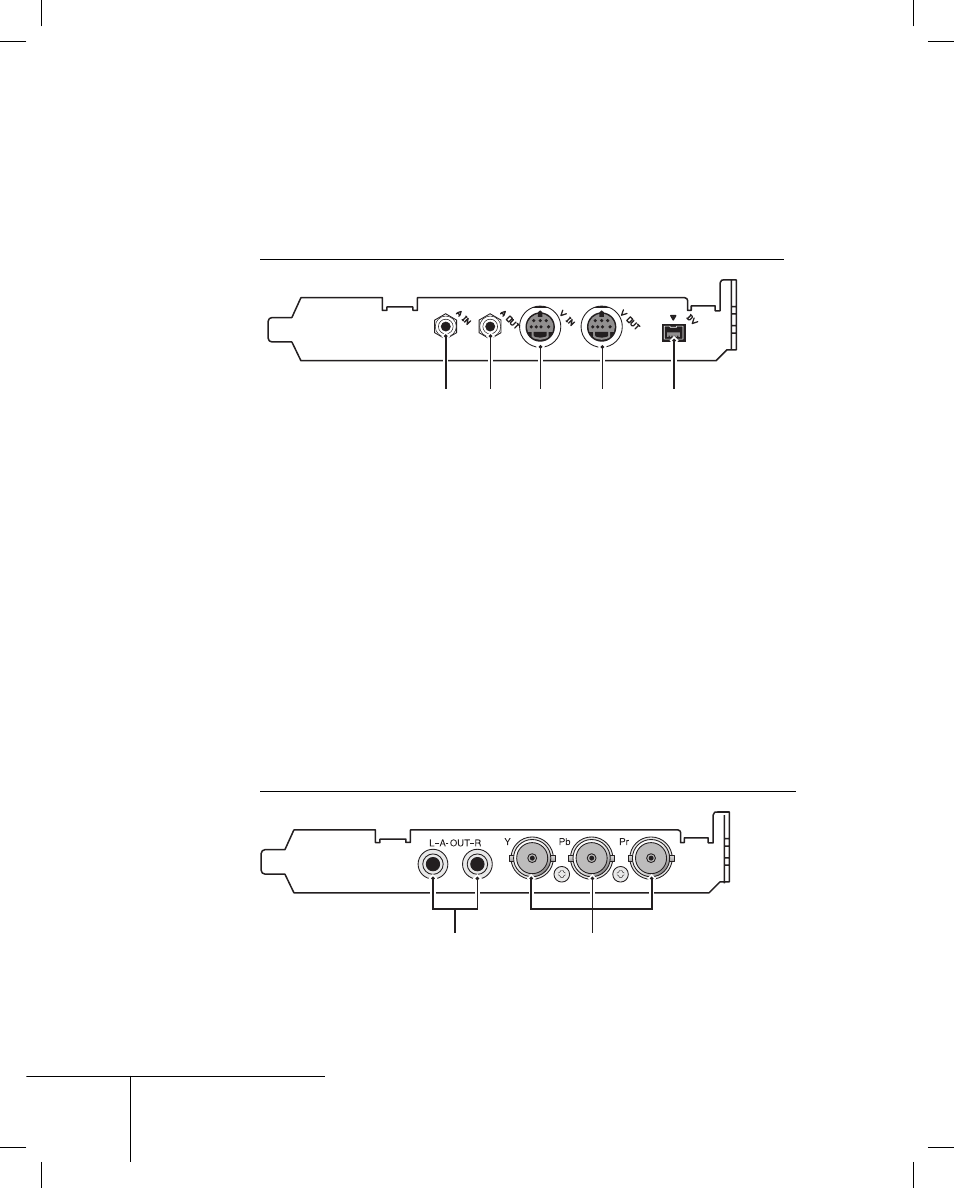

EDIUS NX PCI-X / PCI-e / Express Panneau
arrière (NHX-E1 / E2) de la carte principale
[1]
[2]
[3]
[4]
[5]
[1] Terminal d'entrée audio numérique (mini prise stéréo)
[2] Terminal de sortie audio numérique (mini prise stéréo)
[3] Terminal d'entrée vidéo numérique (mini-DIN 7 broches)
Vous pouvez connecter directement le câble S-vidéo Pour connecter la prise de broche,
utilisez le câble de conversion de terminal inclus dans le paquet (composite).
[4] Terminal de sortie vidéo numérique (mini-DIN 7 broches)
Vous pouvez connecter directement le câble S-vidéo Pour connecter la prise de broche,
utilisez le câble de conversion de terminal inclus dans le paquet (composite).
[5] Terminal DV (DV 4 broches)
Dans le cas où la carte principale et la carte moteur MPEG matériel sont connectée en
interne avec un câble DV, veuillez faire entrer le signal DV/HDV par le terminal DV
(IEEE1394 6 broches) sur la carte moteur MPEG matériel. Utilisez le terminal DV (DV
4 broches) sur la carte principale.
Panneau arrière de la carte d'extension
(HX-HD1)
[1]
[2]
[1] Terminal de sortie audio asymétrique 2 canaux (prise-broche)
Peut être utilisé simultanément avec la sortie audio numérique de la carte principale.
[2] Terminal d'entrée (BNC) des composantes HD/SD
