13
Con
fi gur
ati
on
m
até
ri
ell
e
3

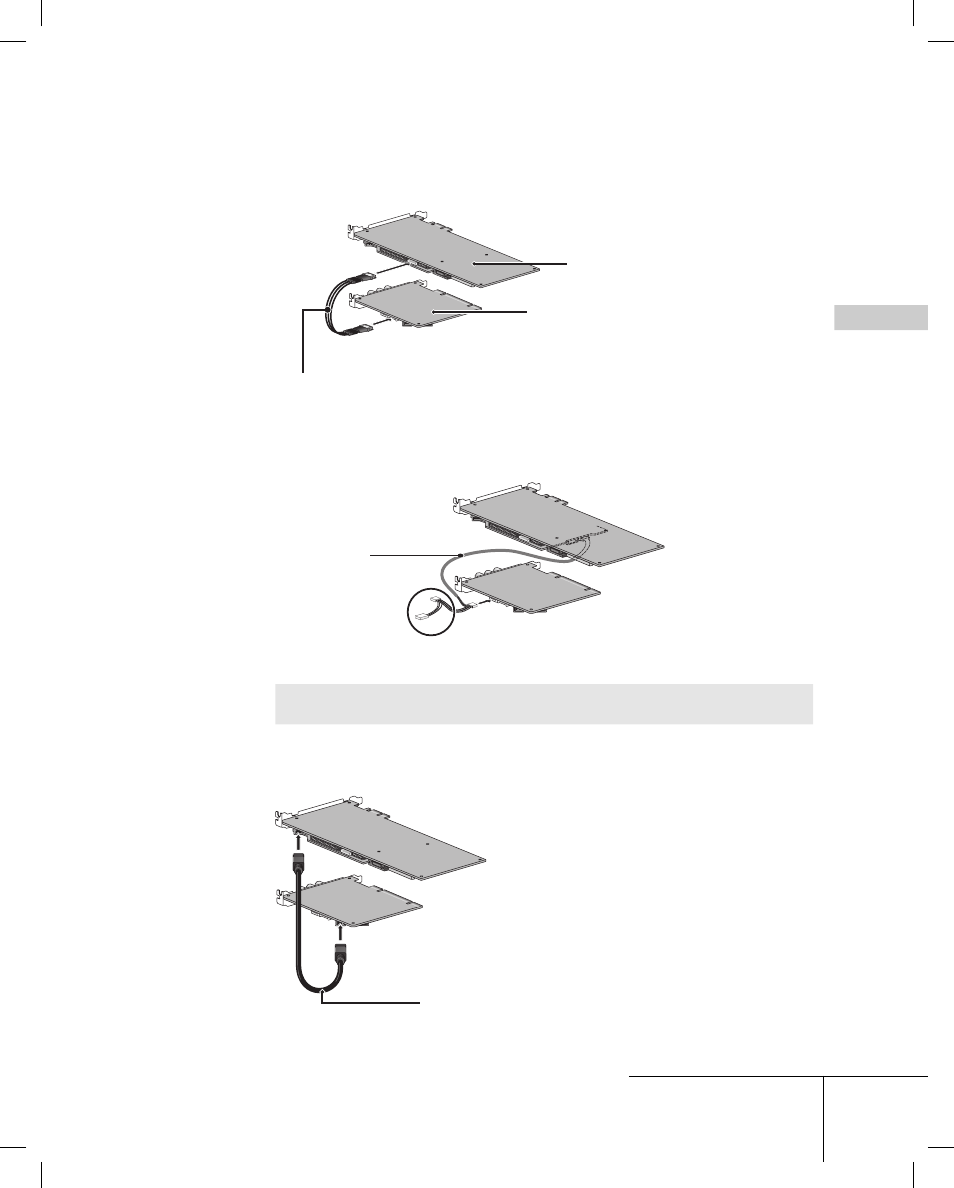

Raccordez les cartes principale et d'extension au câble de
connexion de carte (6 broches - 6 broches).
Câble de connexion de carte (6 broches - 6 broches)
Carte principale
Carte d'extension (HX-HD1)
4
Raccordez les cartes principale et d'extension au câble
audio (4 broches - 4 broches).
Câble audio
(4 broches - 4 broches)
*
* N'utilisez pas ces deux connecteurs lorsque vous connectez la carte d'extension.
POINT Pour plus d'informations sur la sortie audio, veuillez consulter la section
"Sortie audio" à la page 16. •
5
Raccordez les cartes principale et d'extension au câble DV.
* Utilisez l'un des deux connecteurs DV de la carte d'extension.
Câble DV
