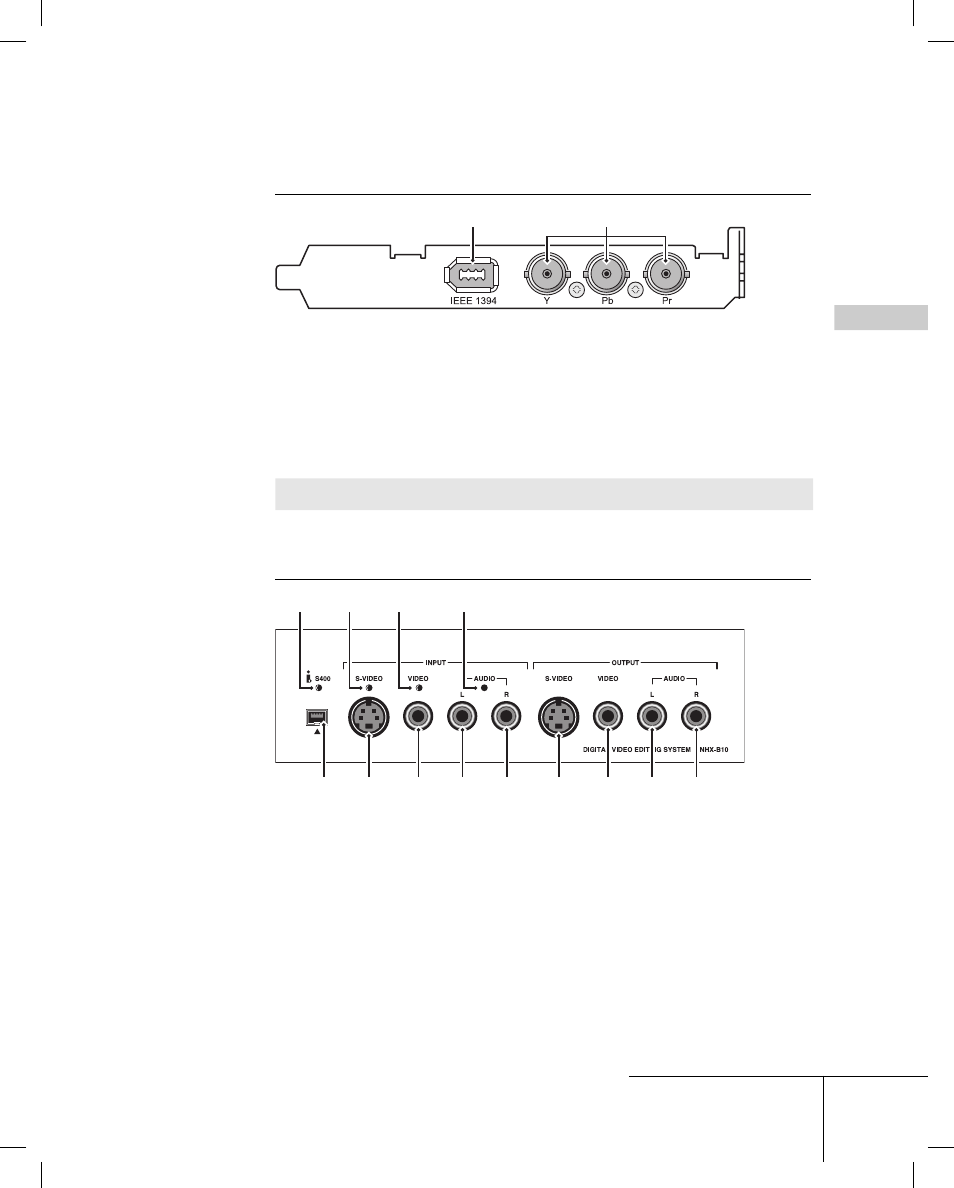

Panneau arrière de Carte moteur MPEG matériel
(Optionnel)
[1] [2]
[1] Terminal DV (IEEE1394 6 broches)
Dans le cas où la carte principale et la carte moteur MPEG matériel sont connectée en
interne avec un câble DV, veuillez faire entrer le signal DV/HDV par le terminal DV
(IEEE1394 6 broches) sur la carte moteur MPEG matériel. Utilisez le terminal DV (DV
4 broches) sur la carte principale.
[2] Terminal d'entrée (BNC) des composantes HD/SD
* Ces terminaux n'existent pas sur certaines cartes.
Remarque EDIUS 5 ne prend pas en charge le codage MPEG matériel. •
Panneau avant de baie NX (NHX-B10)
(Optionnel)
[1]
[5]
[2] [3] [4]
[6] [7] [8] [9] [11] [12] [13] [10]
[1] Indicateur DV
Témoins d'entrée/de sortie DV
[2] Indicateur de pilote d'entrée S-vidéo
Témoins d'entrée S-vidéo
[3] Indicateur de pilote d'entrée vidéo
Témoins d'entrée de vidéo composite
[4] Indicateur de pilote d'entrée audio
Témoins d'entrée audio numérique
[5] Terminal DV
[6] Terminal d'entrée S vidéo (entrée S-Vidéo)
