ARAG BRAVO 300S / Crop sprayers with control unit (RCU) and sequential RCU - Manuel (Page 8)

8

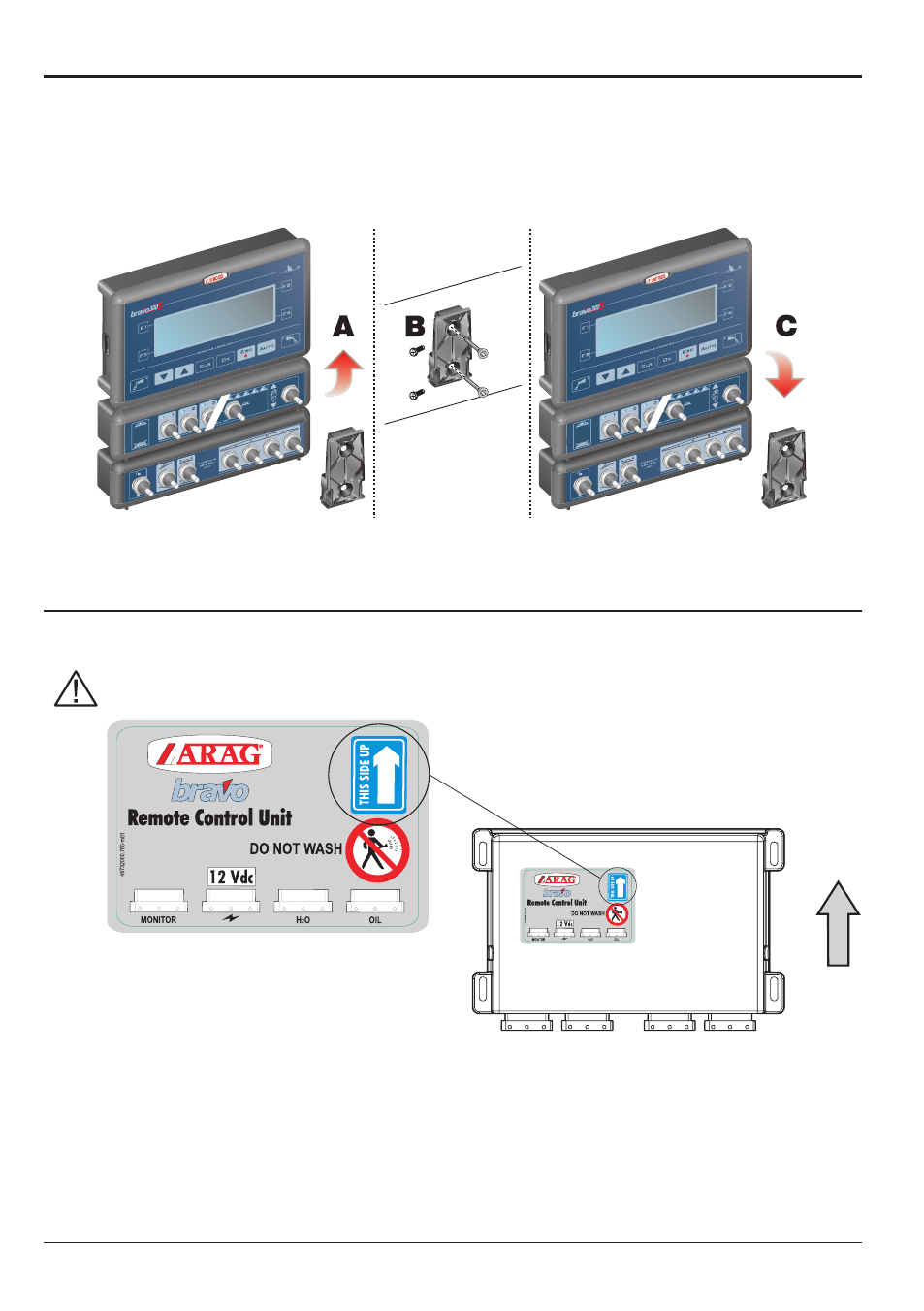

6.3 Fixation de l’équerre de support
Le moniteur doit être mis en place après fixation de son équerre d’attache à la position désirée (se
reporter au paragraphe précédent pour le gabarit de perçage de l’équerre).
L’équerre doit être sortie de son logement sur le moniteur (
a , Fig. 6) et fixée à l’aide des vis fournies ( b ).
Assurez-vous de la parfaite fixation de l’équerre, après quoi emboîtez le moniteur sur celle-ci et
enfoncez jusqu’à son enclenchement (
c ).
6.4 Fixation de l'unité de commande (RCU)
Respectez le sens de montage de l'unité de commande, comme la Fig. 7 l'indique (connecteurs
vers le bas).
Aucun autre type de positionnement n'est autorisé.
Fig. 6
Fig. 7
