ARAG BRAVO 300S / Crop sprayers with control unit (RCU) and sequential RCU - Manuel (Page 10)

10
7.2 Raccordement de l’alimentation

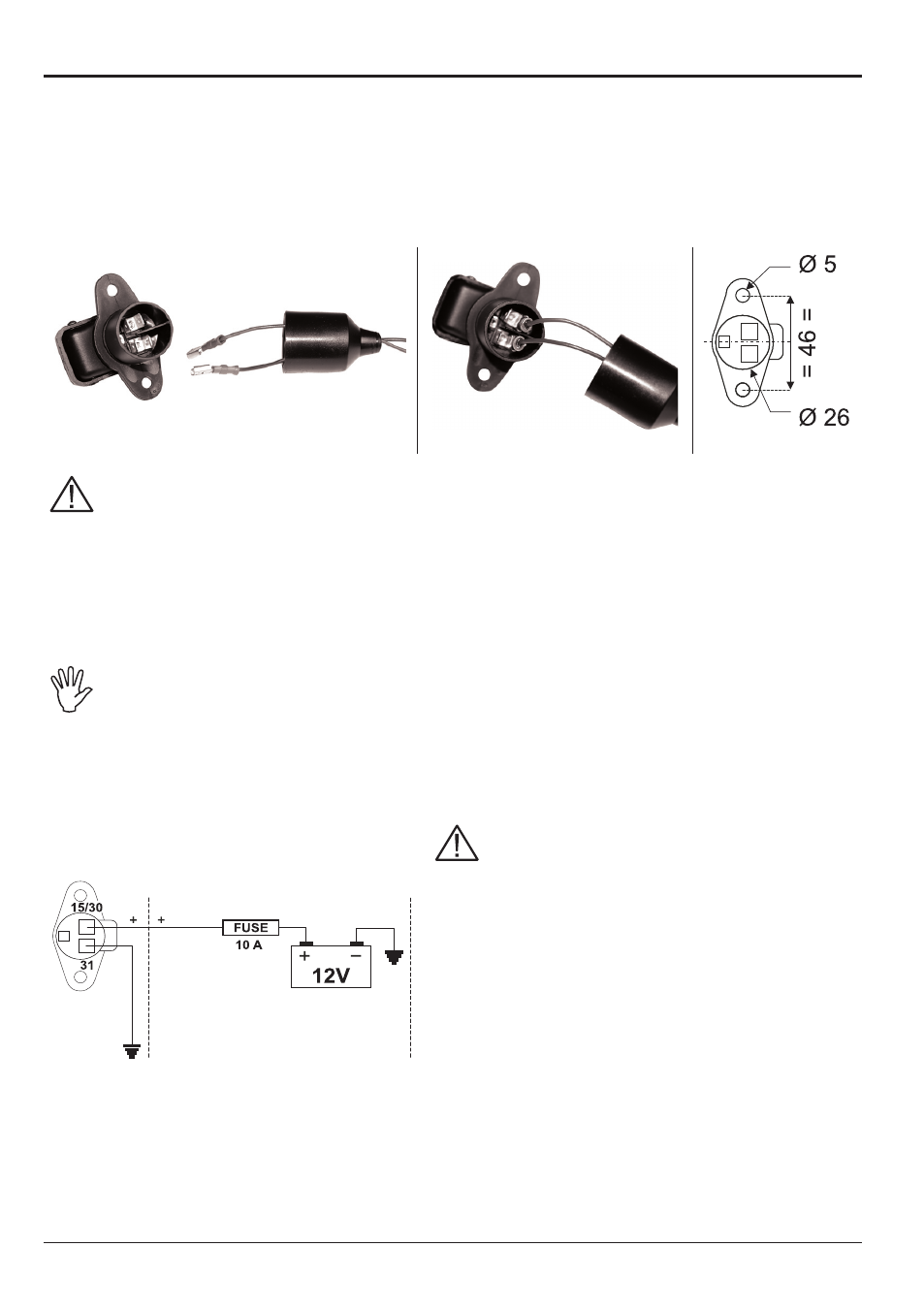

À l’intérieur de l’emballage vous trouverez le connecteur de l’alimentation (composant 8, Fig. 1) à
relier à la batterie de la machine agricole ; la Fig. 9c montre le gabarit de perçage du connecteur
d’alimentation.
Reliez le connecteur d’alimentation aux fils de la batterie avec deux cosses faston de 6 mm, ainsi
qu’il est indiqué en Figg. 9a et 9b.
Utilisez le câble que vous trouverez dans l’emballage (composant
3c, Fig. 1) pour connecter l’or-
dinateur à l’alimentation.
Fig. 9a Fig. 9b Fig. 9c
ATTENTION :
Afin de ne pas courir le risque de court-circuitage, ne reliez pas les câbles d’alimen-
tation à la batterie avant d’avoir terminé l’installation.
Avant de mettre l’ordinateur et le groupe de commande sous tension, assurez-vous
que la tension de la batterie est correcte (12 Vcc).
Bravo 300S est alimenté directement par la batterie de la machine agricole (12 Vcc) : l’activation doit
TOUJOURS être effectuée depuis le moniteur ; ensuite rappelez-vous de le désactiver en utilisant
la touche située sur le panneau de commande.
L’activation prolongée de Bravo 300S lorsque la machine est à l’arrêt peut décharger
la batterie du tracteur : en cas d’arrêts prolongés de la machine avec le moteur
éteint, assurez-vous d’avoir désactivé l’ordinateur.
La source d’alimentation doit être connectée comme indiqué en Fig. 10 : l’ordinateur doit être
connecté directement à la batterie de la machine agricole.
NE reliez PAS l’ordinateur de manière subordonnée à la clé de contact (15/54).
Fig. 10
ATTENTION :
• Le circuit d’alimentation doit TOUJOURS être pro-
tégé avec un fusible de 10 Ampères type automobile.
• Toutes les connexions à la batterie doivent être
effectuées au moyen de câbles d’une section mini-
mum de 2,5 mm
2 .
Afin de ne pas courir de risques de court-circuitage,
ne reliez pas le connecteur du câble d’alimentation
avant que l’installation soit complétée.
• Utilisez des câbles avec cosses appropriées pour
garantir la bonne connexion de chaque fil.
