ARAG BRAVO 300S / Crop sprayers with control unit (RCU) and sequential RCU - Manuel (Page 6)

6
6 emplacement sur la machIne agrIcole
6.1 Composition de l’équipement conseillée
RACCORDEMENT RCU

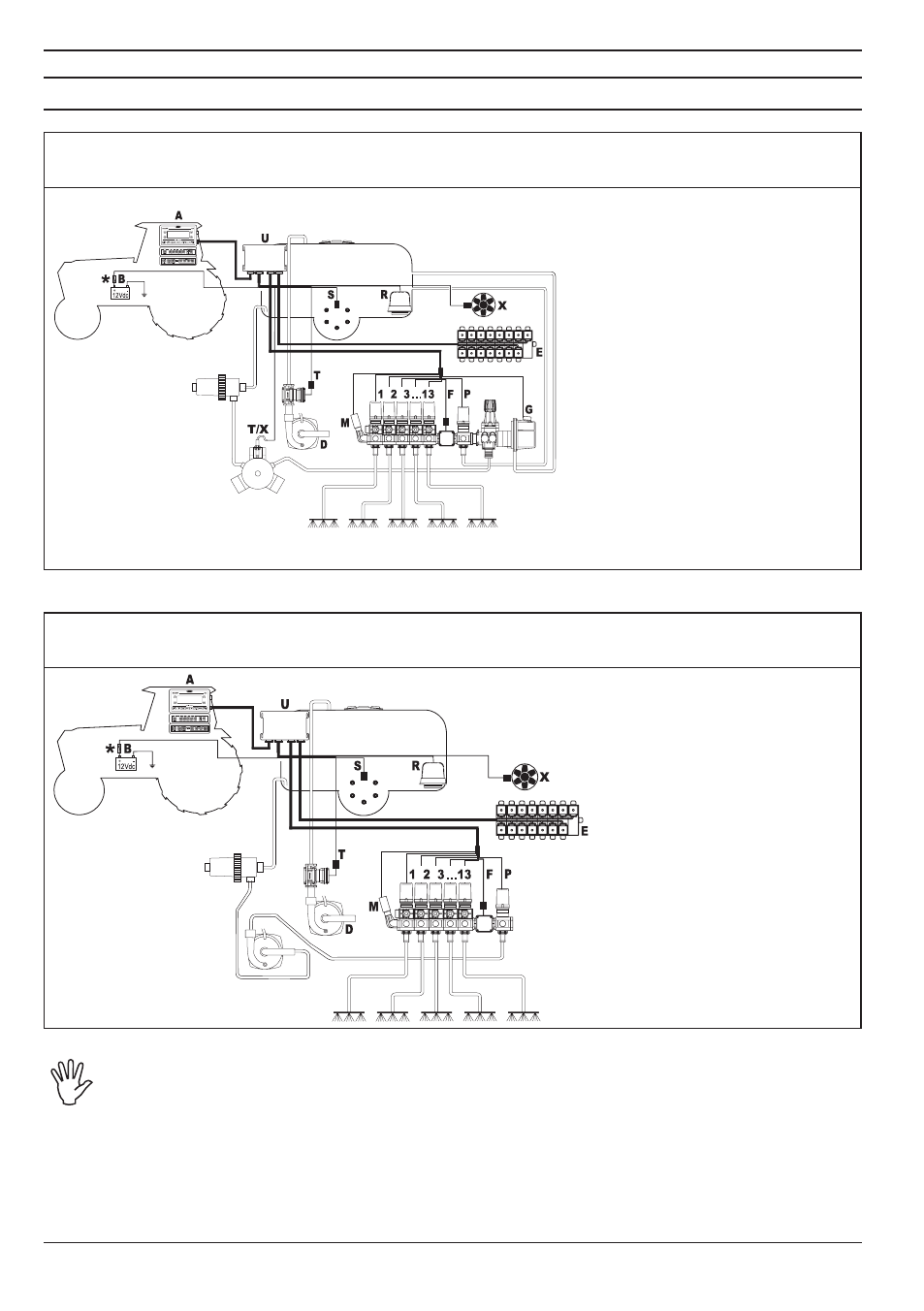

Schéma de montage pour pulvérisateur avec pompe à membrane
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
e Groupe hydraulique
F Débitmètre
g
Vanne principale
m Capteur de pression
p Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre de remplissage
ou Pump Protector
X Capteur de rotation (TRS/
MN) ou Pump Protector
u Unité de commande (RCU)
1÷13 Vannes de section
RACCORDEMENT RCU
Schéma de montage pour pulvérisateur avec pompe centrifuge
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
e Groupe hydraulique
F Débitmètre
m
Capteur de pression
p Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre remplissage
u Unité de commande (RCU)
X Capteur de rotation
(TRS/MN)
1÷13 Vannes de section
L’ordinateur doit être directement raccordé à la batterie de la machine agricole.
* Ne reliez pas l’ordinateur de manière subordonnée à la clé de contact (15/54).
Fig. 2
Fig. 3
