12
Le connecteur 1 doit piloter la vanne qui est reliée à son tour au tronçon de rampe 1 ; toutes les
autres par la suite.
Reliez le
"connecteur 1" à la "vanne 1", et les autres connecteurs par la suite, par ordre croissant
dans le sens des aiguilles d’une montre : le tronçon 1 est situé en bas à gauche - vue arrière de la
machine (Fig. 12).
Assemblez les connecteurs aux vannes correspondantes suivant les sigles représentés sur le schéma
général de montage de votre équipement (Par. 6.1 - Composition de l’équipement conseillée).

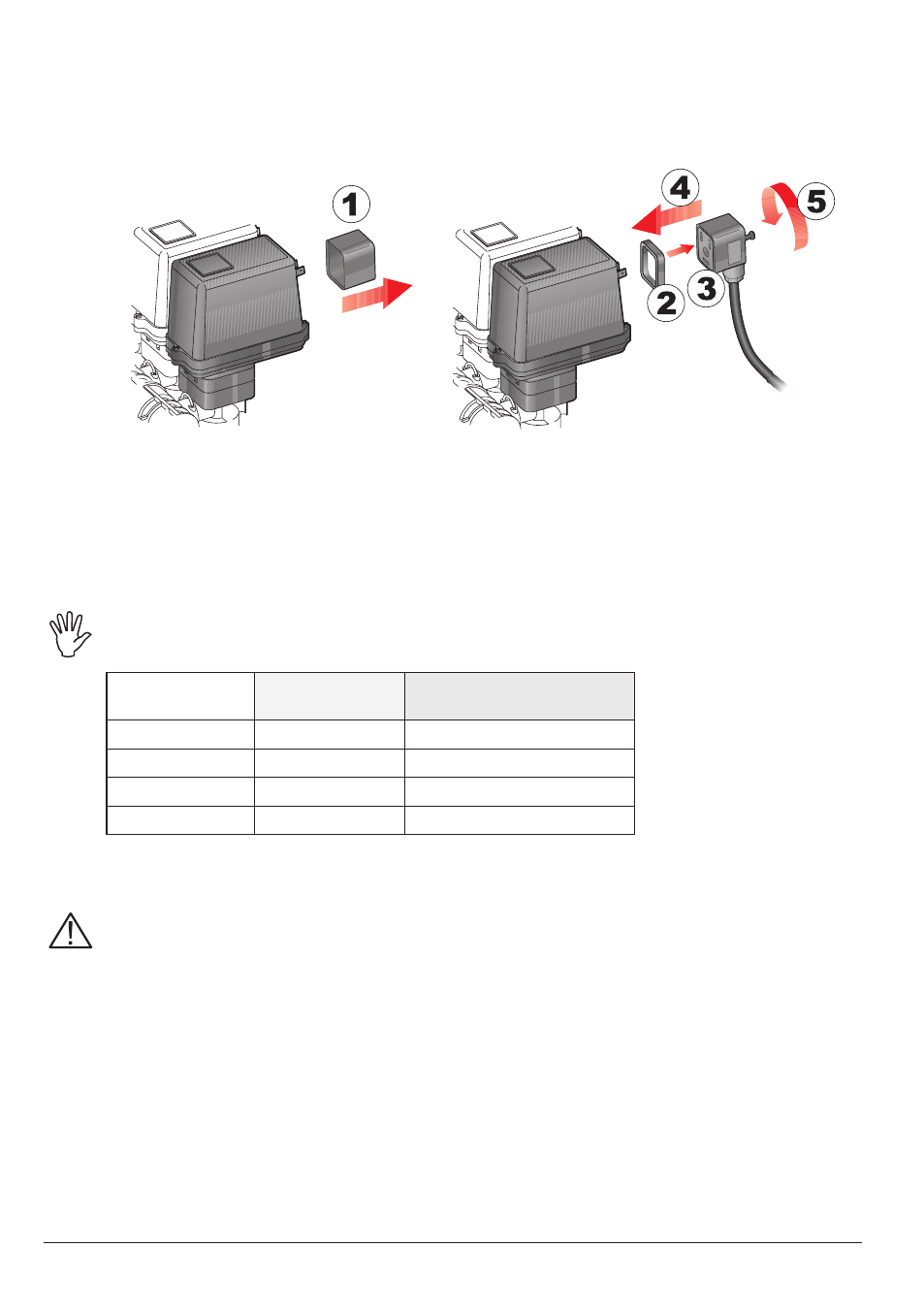

• Retirez le capuchon de protection (
1, Fig. 13) de la vanne électrique.
• Placez le joint ( 2) sur le connecteur (3) puis branchez le connecteur en appuyant à fond (4) :
faites attention, lors du branchement, à ne pas plier les contacts électriques sur la vanne.
• Vissez la vis (
5) jusqu’à son blocage.
Si le nombre des déviateurs du moniteur est supérieur au nombre des vannes de
section, il faut relier les câbles comme indiqué au Tabl. 3.
NBR. DE VANNES
DE SECTION
DEVIATEURS
A UTILISER
CABLES A RELIER
AUX VANNES DE SECTION
2 2 - 4 2 - 4
3 2 - 3 - 4 2 - 3 - 4
4 1 - 2 - 4 - 5 1 - 2 - 4 - 5
6 1 - 2 - 3 - 4 - 5 - 6 1 - 2 - 3 - 4 - 5 - 6
• UNIQUEMENT POUR VERSION SÉQUENTIELLE :
ATTENTION !
Les vannes de section et la vanne principale, reliées à l'ordinateur, doivent être du
type à 3 fils (le code de la vanne comporte un "T" à sa fin).
Au cas où il faudrait relier un nombre de vannes de section inférieur à 13, les raccor-
dements devront en tout état partir du tronçon 1 et se terminer en suivant la séquen-
ce jusqu'au dernier tronçon.
Exemple :
- Raccordements pour 8 vannes : tronç. 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8
- Raccordements pour 11 vannes : tronç. 1 + 2 + 3 + 4 + 5 + 6 + 7 + 8 + 9 + 10 + 11 etc.
Tabl. 3
Fig. 13
