6.2
Positionnement du moniteur et de l'unité de commande
Bravo 300S doit être placé dans la cabine de conduite de la machine agricole. Respectez les
consignes ci-dessous :
- NE positionnez PAS le moniteur dans un endroit pouvant recevoir trop de vibrations
ou de chocs, afin d’empêcher tout préjudice ou l’activation involontaire des touches ;
- Fixez le dispositif dans une zone suffisamment visible et facile à atteindre avec les
mains ; prenez en compte que le moniteur ne doit pas entraver les mouvements ou
limiter la vision de conduite.
• Unité de commande (RCU) : fixez l'unité de commande à l'arrière de la machine, près du groupe
de commande et du groupe hydraulique.

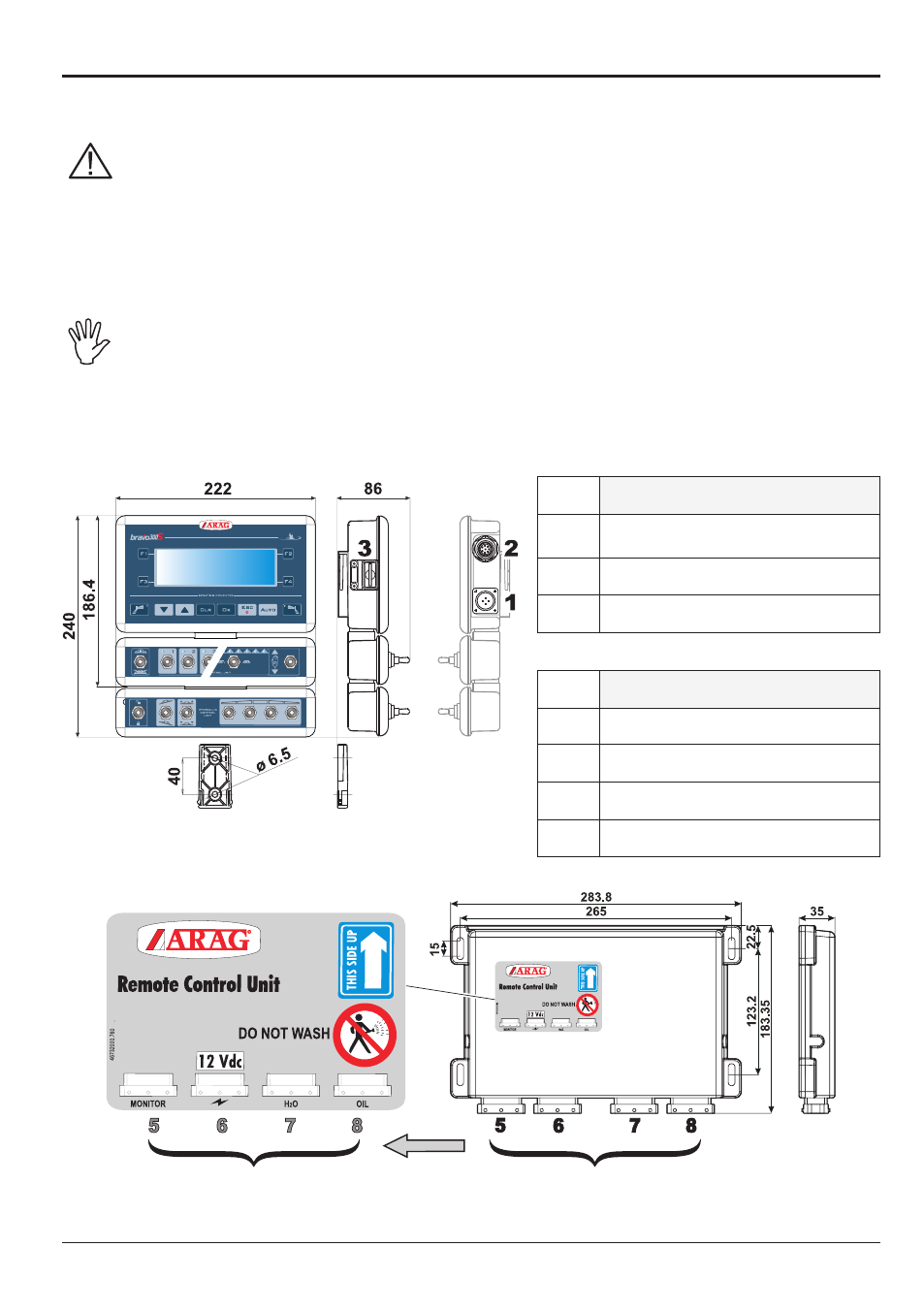

Prenez en compte les différents raccordements nécessaires au fonctionnement de
l’ordinateur (Fig. 4), la longueur des câbles ainsi que les encombrements de con-
necteurs et fils.
À côté de chaque connecteur il y a un symbole identifiant sa fonction. Pour toute
référence à la configuration des circuits, reportez-vous au Par. 6.1 - Composition de
l’équipement conseillée.
num.
points de connexion
du moniteur
1
Alimentation moniteur +
Raccordement RCU
2
Raccordements auxiliaires
3
Carte mémoire SD
num.
points de connexion rcu
5
Moniteur
6
Alimentation et capteurs
7
Groupe de commande
8
Groupe hydraulique
Fig. 5
Fig. 4
Tabl. 1
Tabl. 2
