13
8.3 Raccordement des vannes hydrauliques
Bravo 300S est à même de piloter jusqu'à 9 fonctions hydrauliques au moyen de vannes à double effet.
• Fixez les connecteurs aux vannes correspondantes suivant les sigles repris
sur le schéma général de montage de votre équipement (Par. 6.1 - Composi-
tion de l'équipement conseillée).

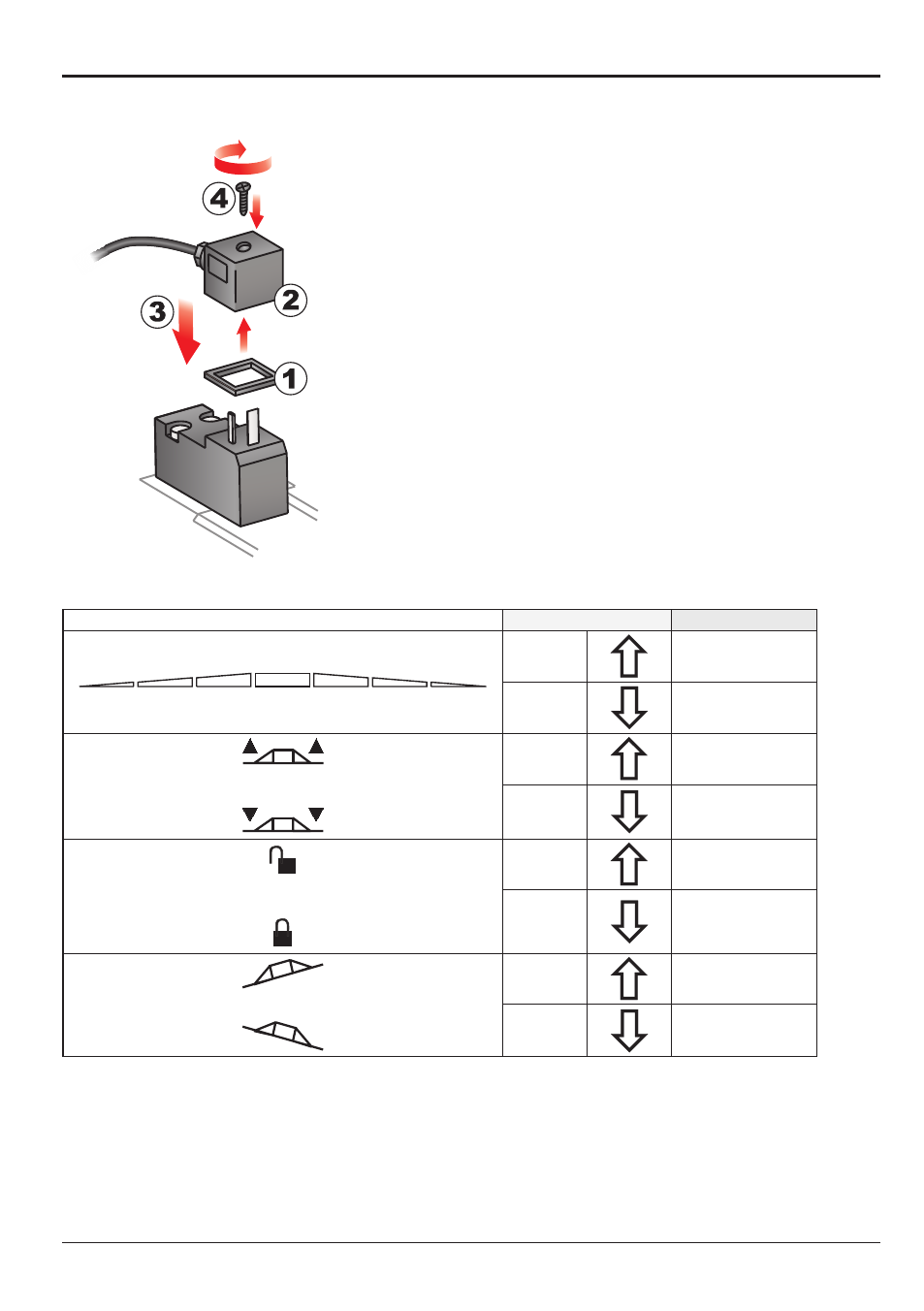

• Positionnez le joint (
1) en l'emboîtant sur le connecteur (2) puis reliez le
connecteur en le poussant à fond ( 3) : prenez garde, lors du branchement,
de ne pas plier les contacts électriques sur la vanne.
• Insérez la vis dans le connecteur et vissez-la (
4) jusqu'en butée.
La fonction d'utilisation des déviateurs sur le panneau de commande des
fonctions hydrauliques est indiquée ci-dessous.
Reliez le connecteur marqué "DD" à la vanne-pilote, puis les autres connecteurs, comme le tableau l'indique :
COMMANDE MOUVEMENT CONNECTEUR
Mouvement tronçon / Ouverture interrupteur AUX
1 - 2 - 3 - 4 - 5 - 6
Ouverture 1 ÷ 6 A
Fermeture 1 ÷ 6 C
Hauteur rampe
Ouverture AA
Fermeture AC
Blocage rampe
Ouverture BA
Fermeture BC
Alignement rampe
Ouverture CA
Fermeture CC
Fig. 14
Tab. 4
