8 raccordement des cÂbles au groupe de commande,
au groupe hYdraulIque et auX FonctIons dIsponIbles
• Utilisez uniquement les câblages fournis avec les ordinateurs ARAG.
• Faites la plus grande attention à ne pas détériorer, tirer, déchirer ou couper les câbles.
• Tout préjudice, occasionné par l’utilisation de câblages inadéquats ou, quoi qu’il en soit,
non fabriqués par ARAG, rendra automatiquement la garantie nulle et caduque.
• Aucune responsabilité ne peut engager ARAG pour les dommages aux appareillages, à
des personnes, animaux ou choses, occasionnés par l’irrespect de ce qui précède.

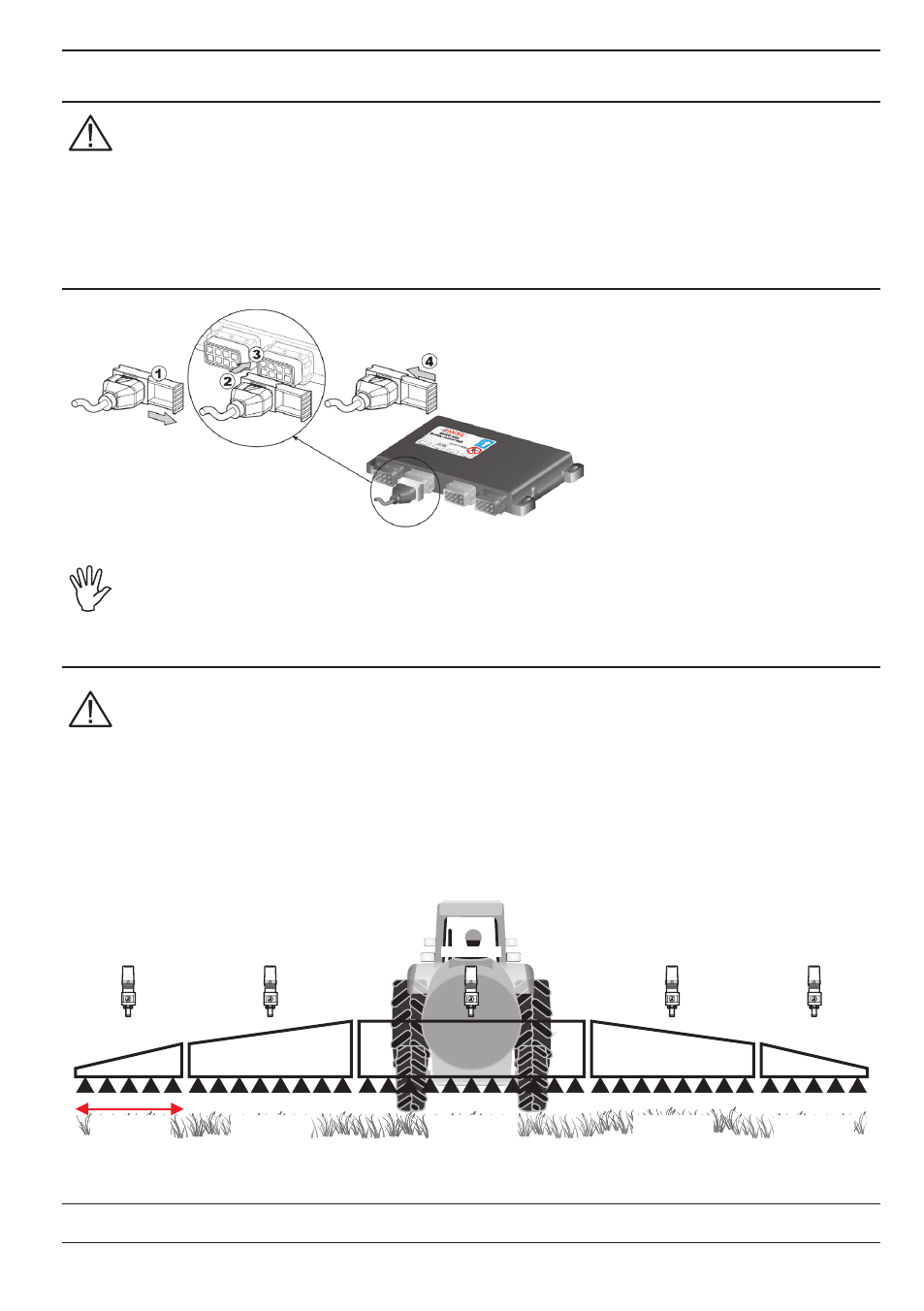

8.1 Raccordement de l'unité décentrée (RCU)
• Ouvrez la glissière du connecteur ( 1,
Fig. 11).
• Positionnez le connecteur (
2) et
insérez-le dans la prise ( 3) puis
appuyez : prenez garde, lors du bran-
chement, de ne pas plier les contacts
électriques.
• Fermez la glissière (
4) jusqu'à son
blocage.
Brancher les câbles comme indiqué au Par. 6.2 ; chacun doit être relié à la prise corre-
spondante sur l'unité décentrée.
Si le branchement est difficile, ne forcez pas et vérifiez la position indiquée.
8.2 Raccordement des vannes du groupe de commande
• Utilisez des vannes ARAG : tout préjudice, occasionné par l’utilisation de vannes
inadéquates ou, quoi qu’il en soit, non fabriquées par ARAG, rendra la garantie automati-
quement nulle et caduque.
Aucune responsabilité ne peut engager ARAG pour tous dommages aux appareillages, à
des personnes, animaux ou choses, occasionnés par l’irrespect de ce qui précède.
• Tous les connecteurs de raccordement aux vannes doivent être équipés de joint d’étan-
chéité avant branchement (Fig. 13).
• Vérifiez que le joint d’étanchéité est bien positionné afin d’éviter toute infiltration d’eau
durant l’utilisation du groupe de commande.
Tronçon
de rampe 2
Tronçon
de rampe 3
Tronçon
de rampe 4
Tronçon
de rampe 1
Vanne 1 Vanne 3 Vanne 2 Vanne 4
Tronçon
de rampe 5
Vanne 5
Fig. 11
Fig. 12
A SUIVRe
