chimiques toxiques ou toute autre substance dangereuse pour la santé, doivent être
décontaminés avant tout retour à Watson-Marlow ou son distributeur. Un certificat, joint au
dos de ces instructions, ou une déclaration signée, doit être apposé(e) à l'extérieur du
carton d'expédition. Ce certificat est exigé même si la pompe n'a jamais été utilisée. Si la
pompe a déjà été utilisée, le client doit spécifier les liquides ayant été en contact avec la
pompe et le procédé de nettoyage utilisé, et doit fournir une déclaration attestant que
l'équipement a été décontaminé.
Sécurité
Par sécurité, cette pompe et le tube choisi ne doivent être utilisés que par un personnel
compétent et formé en la matière, après lecture et compréhension de ce manuel et prise
en compte des risques associés. Toute personne intervenant dans l'installation ou
l'entretien de cet équipement doit avoir pleine compétence pour la tâche. Au Royaume-Uni,
cette personne doit également connaître la loi de 1974 concernant la santé et la sécurité au
travail (Health & Safety at Work Act).
Les travaux de base tels que le levage, le transport,
l'installation, la mise en marche, l'entretien et la réparation,
ne doivent être effectués que par du personnel qualifié.
Aucune tension ne doit être présente pendant que des
travaux sont effectués sur l'ensemble moteur-engrenages. Le
moteur doit être protégé contre tout démarrage accidentel.
Installation d'une pompe
Installer la pompe sur une surface antivibratoire plane et horizontale, de sorte que l'air
puisse circuler librement autour. Une section droite de tube flexible, de 1 mètre de long,
doit se trouver en amont de l'admission de la tête de pompe et en aval de la sortie de la
tête de pompe. Les pompes simplex à montage compact doivent être retenues par quatre
boulons M8 passant par les trous de fixation de la boîte d'engrenages. Retirer la tête de
pompe avant de positionner les boulons. Voir la section 17 : Entretien des pompes 520RC
et 520R2C.
Les pompes duplex, de série, sont montées sur semelle.
Il est possible de choisir le sens de rotation, horaire ou anti-horaire, du rotor de la pompe,
selon ce qui convient le mieux. Veuillez noter toutefois que la durée de vie du tube est plus
longue lorsque le rotor tourne dans le sens horaire, et que les performances sous pression
sont maximales lorsque le rotor tourne dans le sens anti-horaire.

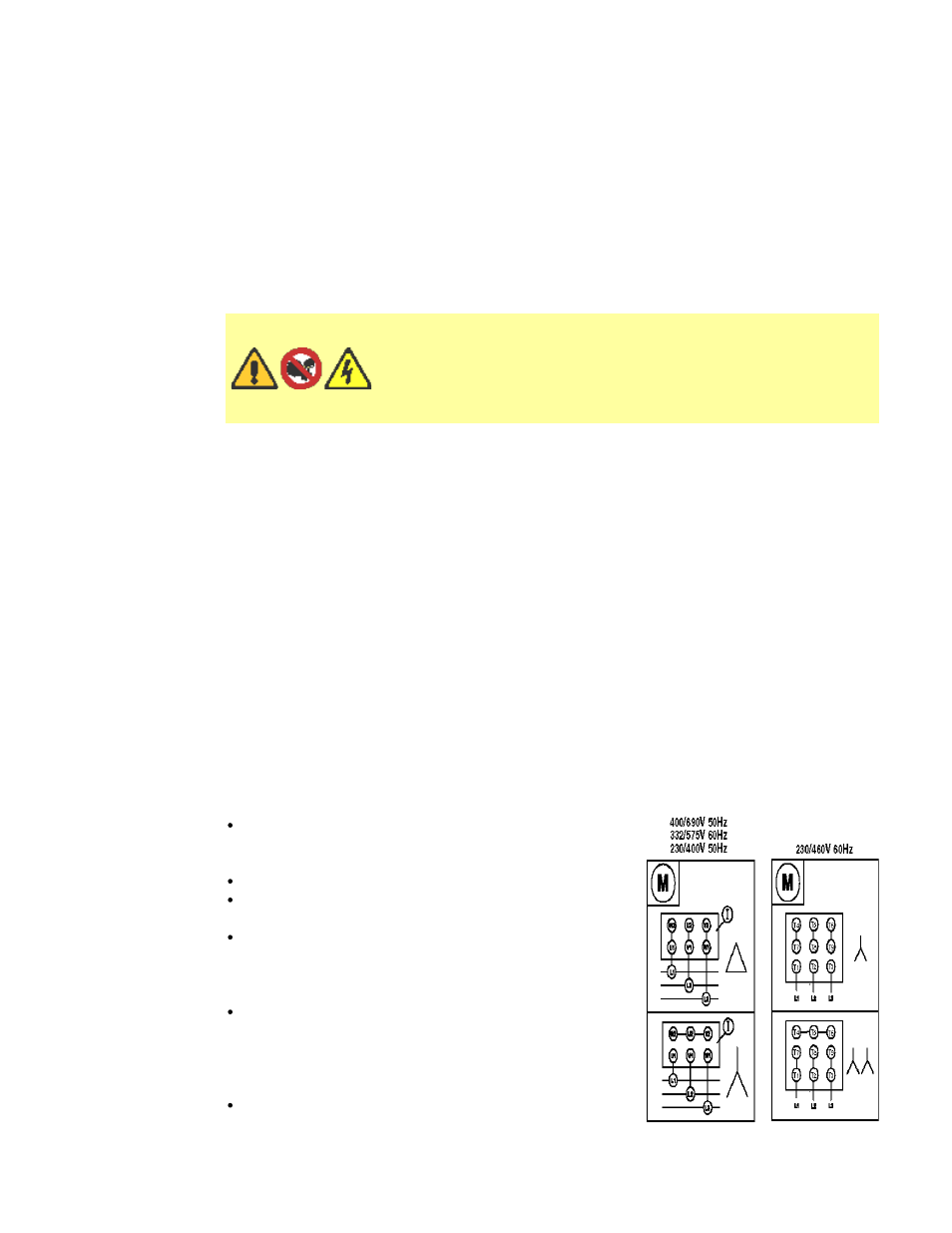

Moteurs CA triphasés standard (intégrés)
Moteurs CA (CEI) triphasés : câblage des moteurs
Pour le câblage des moteurs Nema C-Face ou autres options, se reporter aux instructions
des fabricants respectifs.
S'assurer que la tension et la fréquence du secteur
sont conformes aux indications de la plaque
signalétique du moteur.
Fixer les connexions du conducteur de protection.
Si le moteur tourne dans le mauvais sens pour vos
besoins, inverser deux phases.
Fermer la boîte à bornes et obturer les ouvertures de
câbles inutilisées de manière hermétique à la
poussière et imperméable à l'eau, en veillant à
maintenir la protection IP55.
Un relais de surintensité doit être relié à un
interrupteur adapté au courant nominal du moteur.
Raccorder le moteur conformément au schéma de
câblage situé à l'intérieur de la boîte à bornes du
moteur.
Si le moteur est doté d'un·commutateur de protection
thermique, les fils correspondants sont situés à
l'intérieur de la boîte à bornes du moteur. Il est nécessaire de brancher ces fils, afin que
le commutateur puisse ouvrir le circuit et arrêter la pompe en cas de surchauffe.
