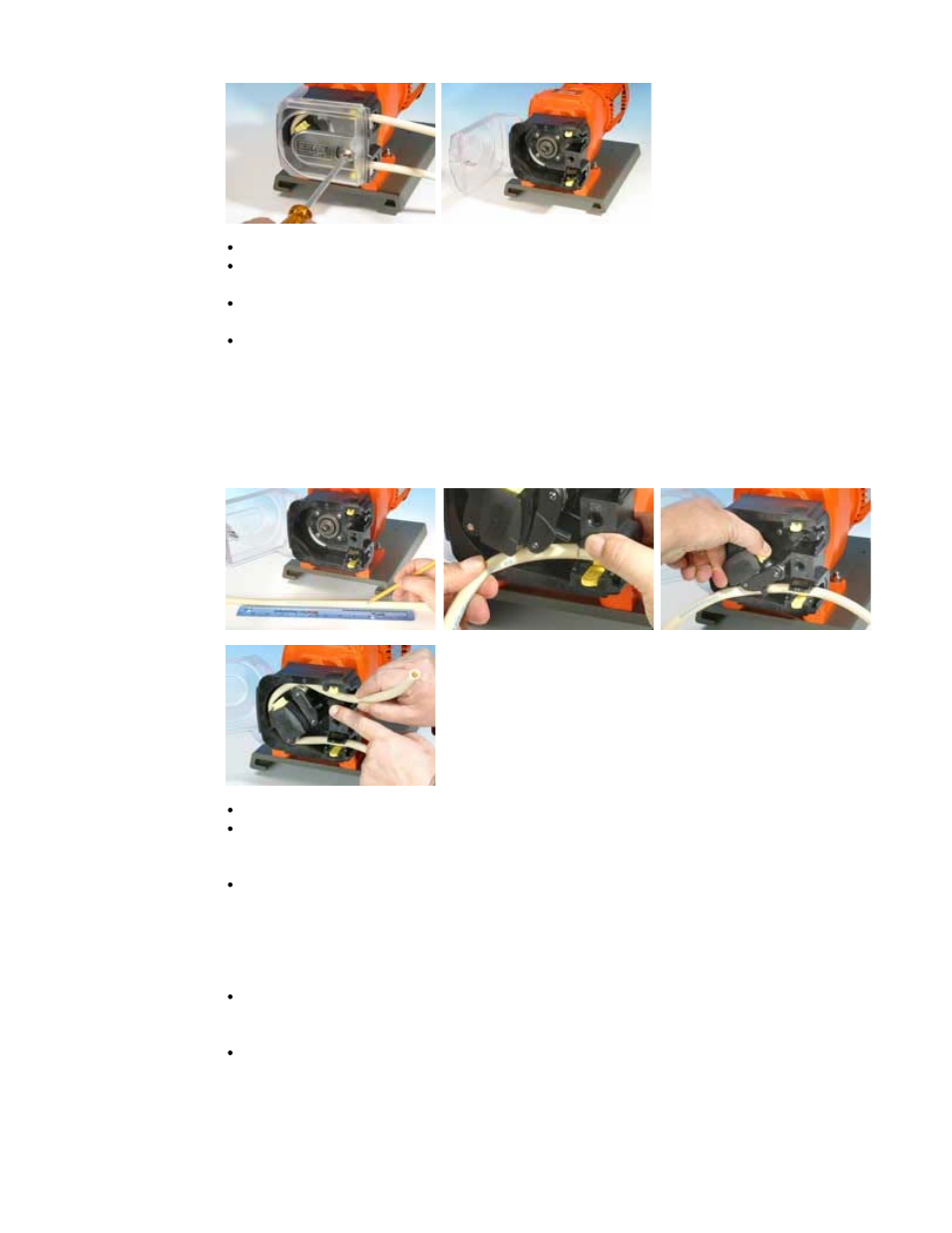

Ouverture du capot de protection de la tête de pompe
Isoler la pompe de l'alimentation secteur.
Déverrouiller le capot de protection de la tête de pompe en tournant sa vis d'attache un
quart de tour dans le sens anti-horaire, à l'aide d'un tournevis plat.
Ouvrir complètement le capot de protection afin de créer un maximum d'espace pour les
ports de tube.
S'assurer que les galets tournent librement et que les pinces de tube sont propres.
Chargement du tube
Les têtes de pompe à tube continu 520RC sont réglées en usine pour accepter les tubes
Watson-Marlow de 1,6 mm d'épaisseur de paroi. Les têtes de pompe à tube continu
520R2C pour montages compacts sont réglées en usine pour accepter les tubes Watson-
Marlow de 2,4 mm d'épaisseur de paroi. Les tubes de marque autre que Watson-Marlow
peuvent affecter les performances de la pompe.
Marquer une longueur de 225 mm sur la section de tube à placer dans la tête de pompe.
Ouvrir la pince de tube à ressort inférieure et y placer le tube, en alignant le premier
marquage de 225 mm à la face intérieure de la partie à ressort de la pince de tube.
Fermer la pince.
Désenclencher l'embrayage du rotor en appuyant complètement sur le bouton
d'embrayage jaune, situé sur le côté du moyeu du rotor, et en tournant le moyeu de
quelques degrés alors que le bouton d'embrayage est toujours enfoncé. Le rotor peut
maintenant tourner et faire un tour complet, indépendamment de la boîte de vitesse et
du moteur. Si l'embrayage s'enclenche avant que le tube ne soit complètement installé,
appuyer de nouveau sur le bouton d'embrayage et tourner le rotor de quelques degrés.
Faire passer le tube autour de la glissière de la tête de pompe, en tournant le rotor au
besoin. S'assurer que le tube ne se tord pas. Vérifier que le second marquage de 225
mm est adjacent au bord intérieur de l'attache de tube supérieure.
Ouvrir la pince de tube à ressort supérieure et y placer le tube, en s'assurant de ne
laisser aucune torsion résiduelle dans le tube, et que le tube est bien assis et centré
entre les galets guide-tube. Fermer la pince.
