Installer la pompe au même niveau, ou juste en dessous, du liquide à pomper, si possible.
Ceci permet d'assurer une présence permanente de liquide à l'admission, ainsi qu'une
efficacité de pompage maximale.
La glissière de la tête de pompe et tous les galets mobiles doivent demeurer propres et
sans débris.
Lorsqu'un tube en Marprene ou en Bioprene est utilisé , tendre de nouveau le tube
après les 30 premières minutes de fonctionnement.
Sélection du tube : la liste de compatibilité e pubchimiquliée dans le catalogue Watson-
Marlow est destinée à servir de guide uniquement. En cas de doute sur la compatibilité
entre un matériau de tube et le liquide à pomper, demander une carte échantillon de tube
Watson-Marlow afin d'effectuer des tests d'immersion.
Une installation correctement configurée favorise une longue durée de vie du tube. Veiller
à respecter les directives suivantes :
Eviter les coudes serrés dans la tuyauterie, les manchons et les sections de diamètre
inférieur à celui du tube de tête de pompe, en particulier dans les tuyaux côté aspiration.
S'assurer que la capacité des tuyaux d'interconnexion et des raccords est adéquate pour
la pression prévue dans la tuyauterie. Lorsque de la tuyauterie rigide est utilisée près de
la tête de pompe, une section de tuyau amovible permet de simplifier le remplacement
du tube.
Position de la tête de pompe

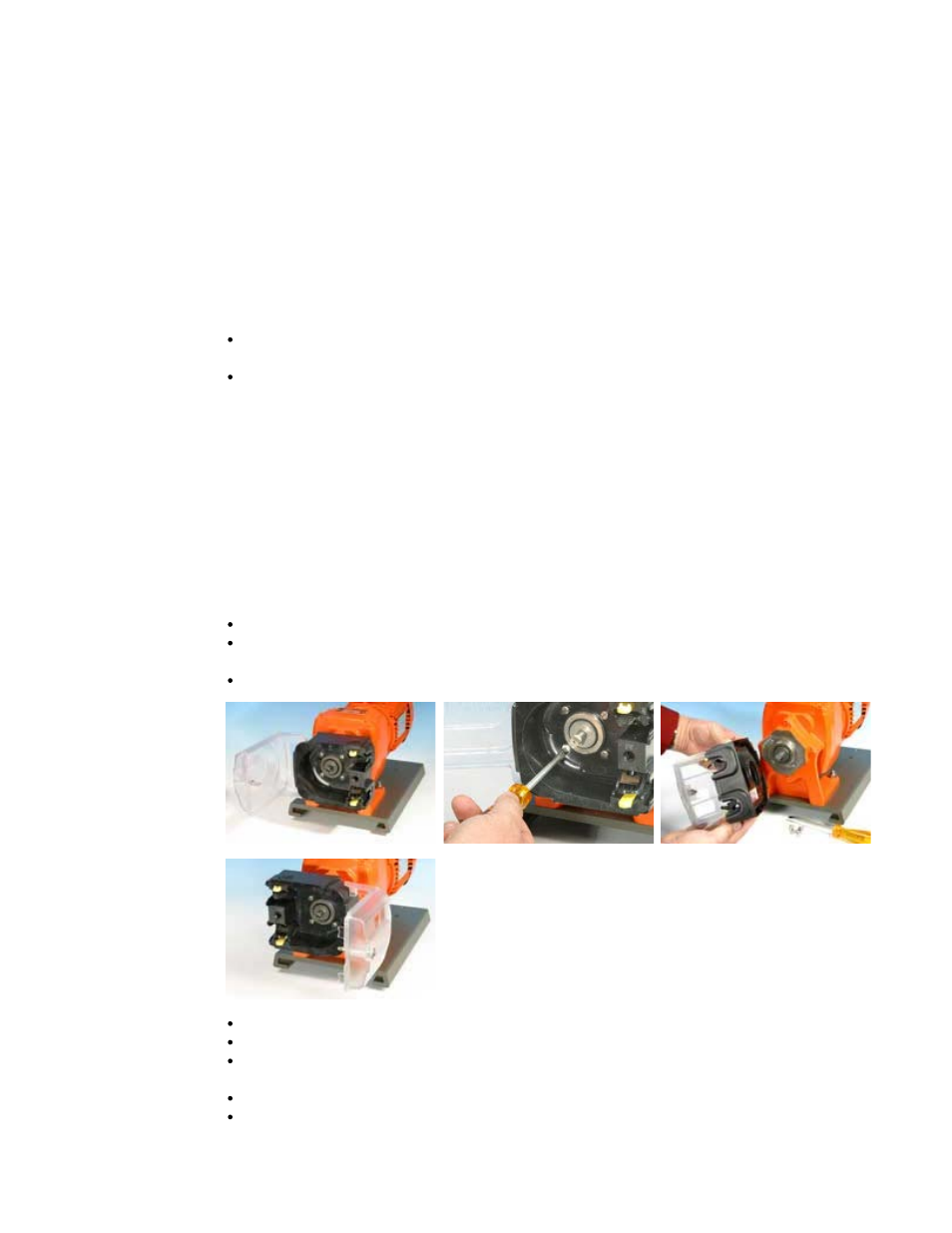

La glissière de la tête de pompe peut avoir deux orientations possibles, ce qui permet de
placer les ports d'admission/refoulement sur le côté gauche ou sur le côté droit de la
pompe, ou de choisir une rotation du rotor dans le sens horaire ou dans le sens anti-
horaire, selon ce qui convient le mieux. Veuillez noter toutefois que la durée de vie du tube
est plus longue lorsque le rotor tourne dans le sens horaire, et que les performances sous
pression sont maximales lorsque le rotor tourne dans le sens anti-horaire. Pour
repositionner la glissière :
Isoler la pompe de l'alimentation secteur.
Ouvrir le capot de protection de la tête de pompe, tel que décrit dans Ouverture du
capot de protection de la tête de pompe, ci-dessous.
Retirer le rotor tel que décrit dans Dépose du rotor.
Dévisser et retirer les quatre vis de fixation de la glissière, à l'aide d'un tournevis plat.
Retirer la glissière.
Déplacer la glissière à la position souhaitée. Replacer et serrer les quatre vis de fixation
de la glissière.
Replacer le rotor tel que décrit dans Remplacement du rotor, ci-dessous.
Refermer le capot de protection, en le poussant complètement en position, jusqu'à
enclencher le verrou.
520RC et 520R2C : installation
