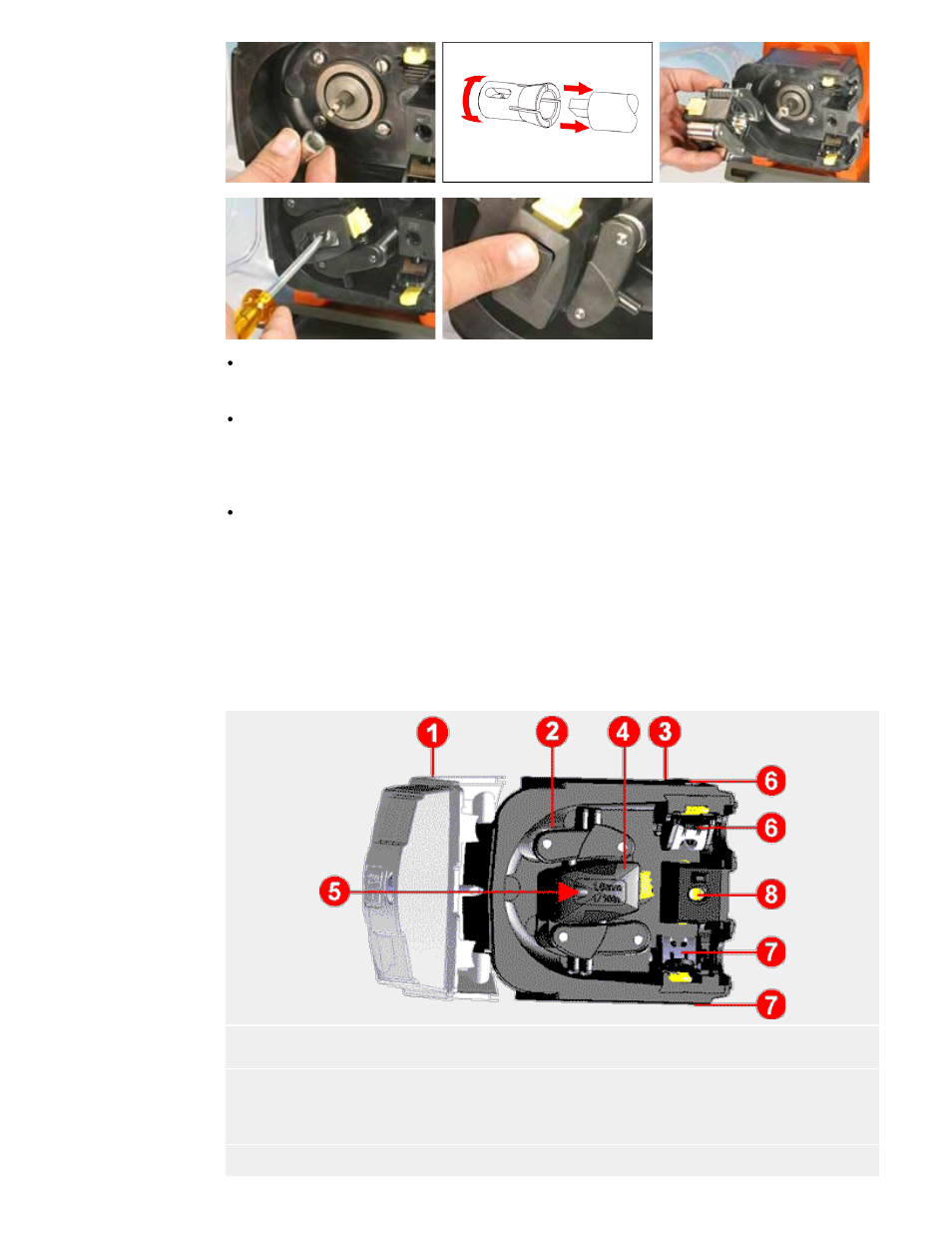

Replacer la demi-clavette sur l'arbre d'entraînement, en la tournant jusqu'à ce qu'elle
s'enclenche complètement sur le crabot. Placer le bloc rotor en une seule pièce au-
dessus de l'arbre d'entraînement.
Ouvrir le capuchon flexible noir du rotor, situé au centre du rotor. Serrer la vis de
positionnement centrale à l'aide d'un tournevis plat, en appliquant un couple de 3 Nm,
afin de prévenir tout glissement de la demi-clavette pendant le fonctionnement.
Lorsqu'ils sont installés correctement, les galets guide-tube doivent s'aligner à la face
extérieure de la glissière. Refermer le capuchon flexible noir du rotor.
Refermer ·le capot de protection et s'assurer que le rotor ne touche pas le capot de
protection en observant les quelques premières rotations du rotor.
520RC et 520R2C : réglages de rotor
Les têtes de pompe 520RC et 520R2C sont réglées en usine pour une durée de vie
optimale de tube avec des tubes Watson-Marlow. La position radiale des galets ne doit être
ajustée en aucune circonstance, sous peine d'affecter les performances de la tête de
pompe et d'annuler la garantie. Le bras du rotor comporte des vis de réglage inviolables
pour les occlusions, qui avertissent l'opérateur contre tout ajustement des occlusions.
Pièces de rechange
1 MNA2050A
Capot de protection de tête de pompe avec verrou non-
verrouillable par outil
2 520RC (paroi tube
1,6mm) : MNA2043A
520R2C (paroi tube
2,4mm) : MNA2001A
Ensemble rotor avec galets principaux, galets suiveurs et
galets guide-tube
3 MNA2047A Ensemble glissière pour pompes à montage compact,
