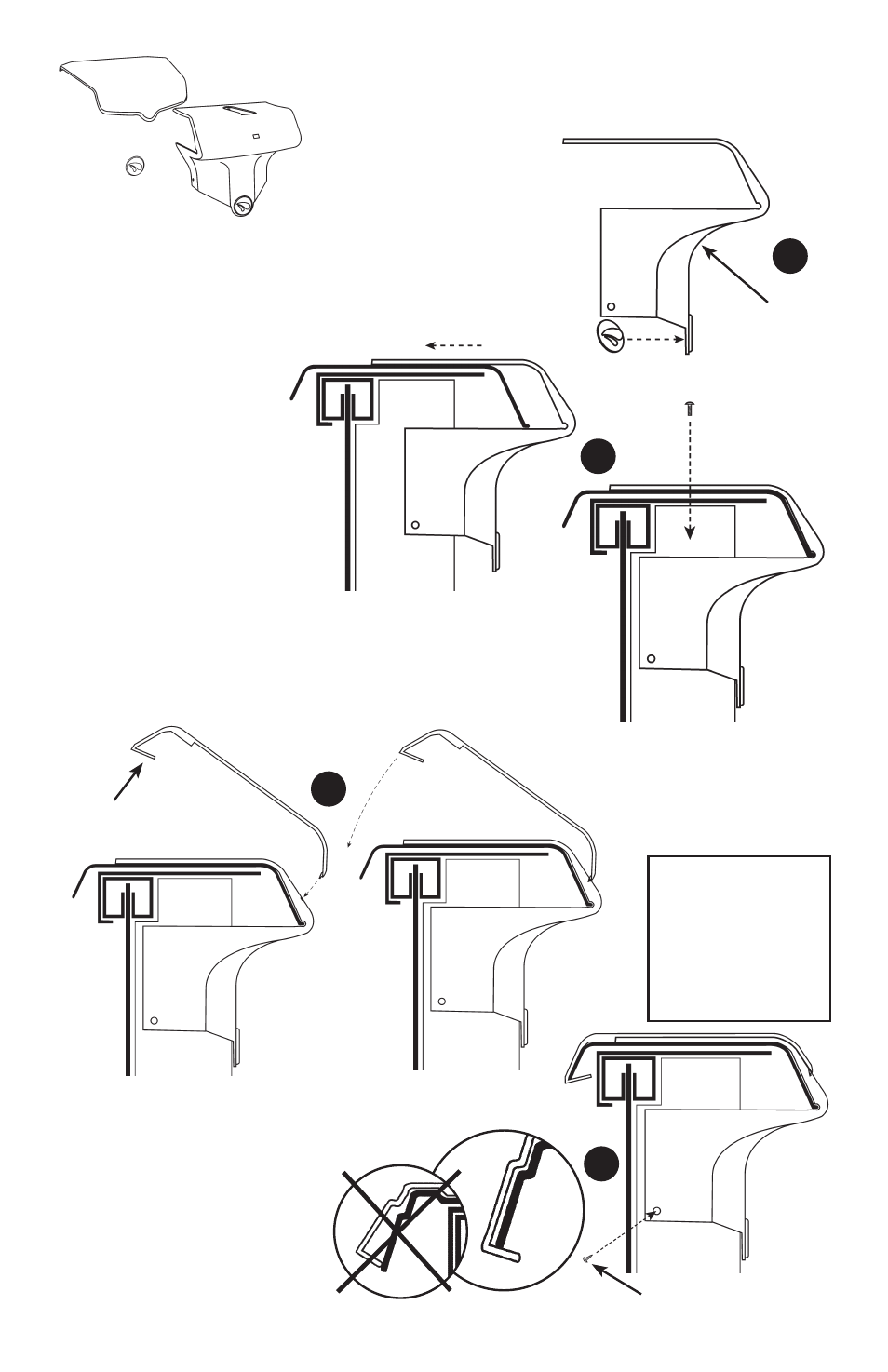

JOINTS SUPÉRIEUR ET INFÉRIEUR
ENVELOPPANTS DEUX PIÈCES LX 7 PO
JOINT
SUPÉRIEUR
ENVELOPPANT
XL 7 PO
2 - Glissez le joint intérieur pour le mettre en position
et alignez le trou dans le joint avec l’écrou à cage
attaché à la plaque supérieure.
Attachez à l’aide
de la vis
¼ po - 20 x ¾ po
fournie
3 - Insérez la face avant du
joint supérieur dans le
trou dans la face avant
du joint extérieur.
Tirez l’arrière du joint
supérieur vers le bas jusqu’à ce qu’il s’ajuste
solidement sous la lèvre intérieure de la margelle.
Assurez-vous que la lèvre extérieure sur l’arrière
du joint supérieur aille sur le rebord arrière de
la margelle (Fig. 4).
JOINT
EXTÉRIEUR
1
LOGO
VIS EN ACIER
INOXYDABLE
¼ PO
- 20 X ¾ PO 2
1 - Insérez le logo dans
le
joint.
23
JOINT
SUPÉRIEURE
3
4 - Alignez les trous sur le côté de l’enveloppe
inférieure avec les trous sur la partie supérieure
du poteau. Si les trous ne sont pas
percés ou si le joint n’atteint
pas les trous, percez
simplement un nouvel
ensemble de trous dans
le poteau.
Attachez le joint à l’aide
des vis n° 12 x ½ po fournies.
UNE VIS DE CHAQUE
CÔTÉ N° 12 X ½ PO
IMPORTANT :
assurez-vous que
le bord intérieur du
joint supérieur est
solidement attaché
sur le bord de
la margelle
