Swim'n Play Round Pool - Manuel (Page 18)

18

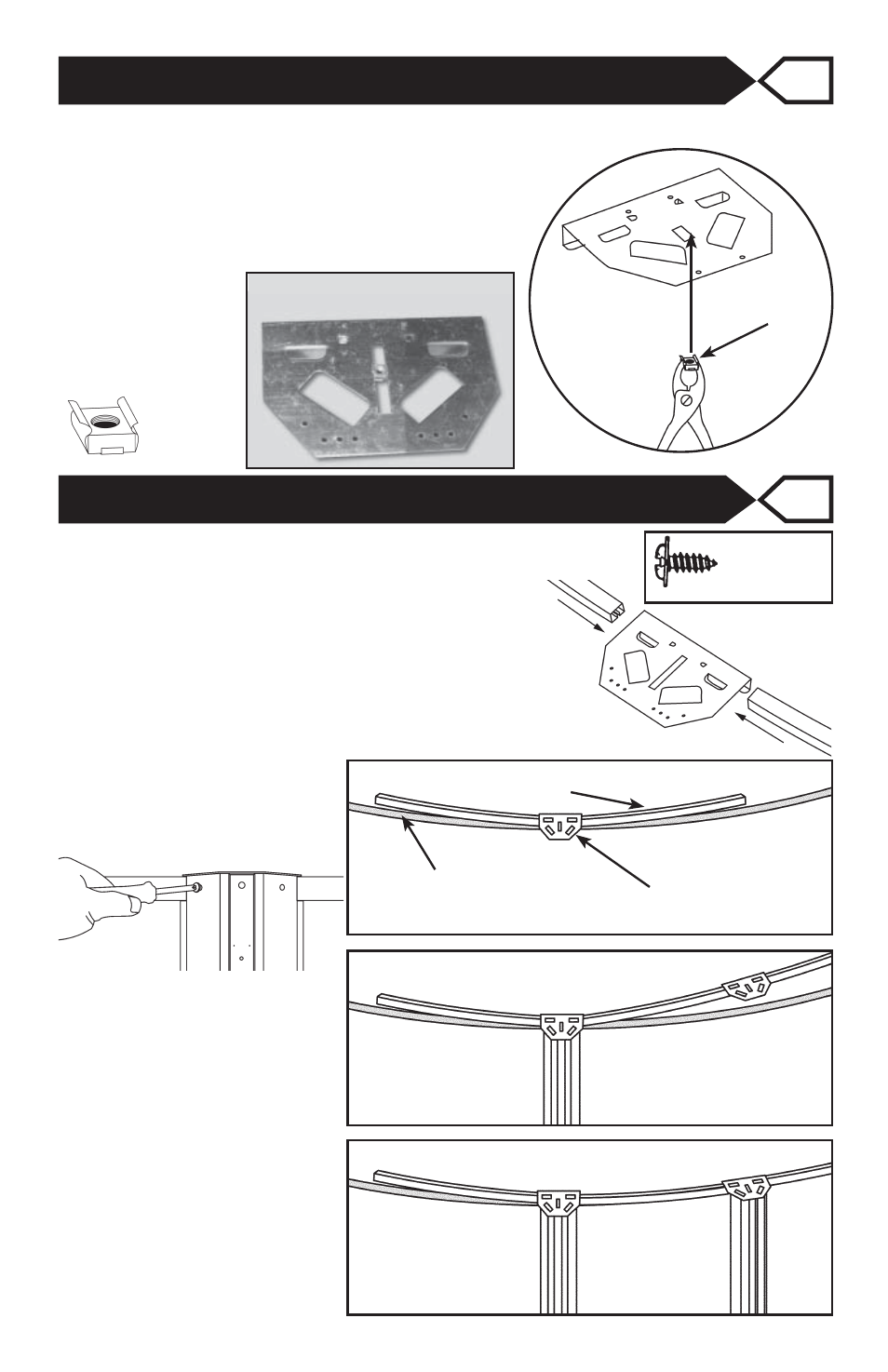

PRÉMONTAGE DES PLAQUES SUPÉRIEURES*
11
*REMARQUE : LES ÉCROUS À CAGE NE SONT PAS NÉCESSAIRES SUR TOUTES
LES PISCINES — VÉRIFIEZ VOTRE LISTE DE PIÈCES
Avant de poser les plaques supérieures, il est nécessaire
d’attacher les écrous à cage dans leur emplacement
prévu comme cela est illustré dans les figures à droite.
À l’aide d’une pince, serrez les côtés à ressort des
écrous à cage et
insérez-les dans la
plaque supérieure
par le dessous.
PINCE
PLAQUE
SUPÉRIEURE
ÉCROU À
CAGE
ÉCROU À
CAGE
1/4 PO
PLAQUES SUPÉRIEURES ET RAILS 12
TRINGLE
PLASTIQUE
RAIL
PLAQUE
SUPÉRIEURE
1 - Insérez deux rails dans une plaque, de la même
manière et en utilisant le même espacement
que pour le rail inférieur et l’ensemble plaque.
2 - Poussez les rails et l’ensemble plaque sur le
bord en plastique en laissant ressortir l’extrémité.
ASSUREZ-VOUS QUE LA PLAQUE SUPÉRIEURE
EST CENTRÉE DIRECTEMENT SUR LE DESSUS
DE LA PLAQUE INFÉRIEURE.
3 - Attachez le poteau aux
plaques supérieure et
inférieure à l’aide des vis
à tôle n° 12 x ½ po.
4 - Insérez l’extrémité
ressortant d’un rail
supérieur dans une autre
plaque supérieure, le rail
supérieur étant inséré
dans le côté opposé.
5 - Poussez la plaque
supérieure, les rails sur
le bord faisant ressortir à
nouveau l’extrémité du rail
6 - Continuez de cette
manière en faisant tout
le tour de la piscine.
Vis à tôle
n° 12 x ½ po
PLAQUE SUPÉRIEURE AVEC
ÉCROU À CAGE
