1 - Placez les margelles sur la paroi, chaque extrémité reposant
sur une plaque supérieure
2 - En utilisant le tableau ci-dessus comme guide, alignez l’ensemble des trous dans
la plaque supérieure, comme illustré sur le dessin ci-dessus et pour la taille de
votre piscine, avec les trous dans la margelle et insérez la vis à tôle n° 12 x ½ po
à travers la margelle et dans la plaque supérieure.
Les trous pour les vis qui sont réellement
utilisés n’affectent pas l’intégrité de la
piscine. Vous pouvez utiliser l’ensemble
de trous qui s’alignent le mieux!
Les vis de margelle ne doivent pas être
serrées tant que les margelles ne sont
pas toutes en place et que la piscine
n’a pas été remplie d’eau.

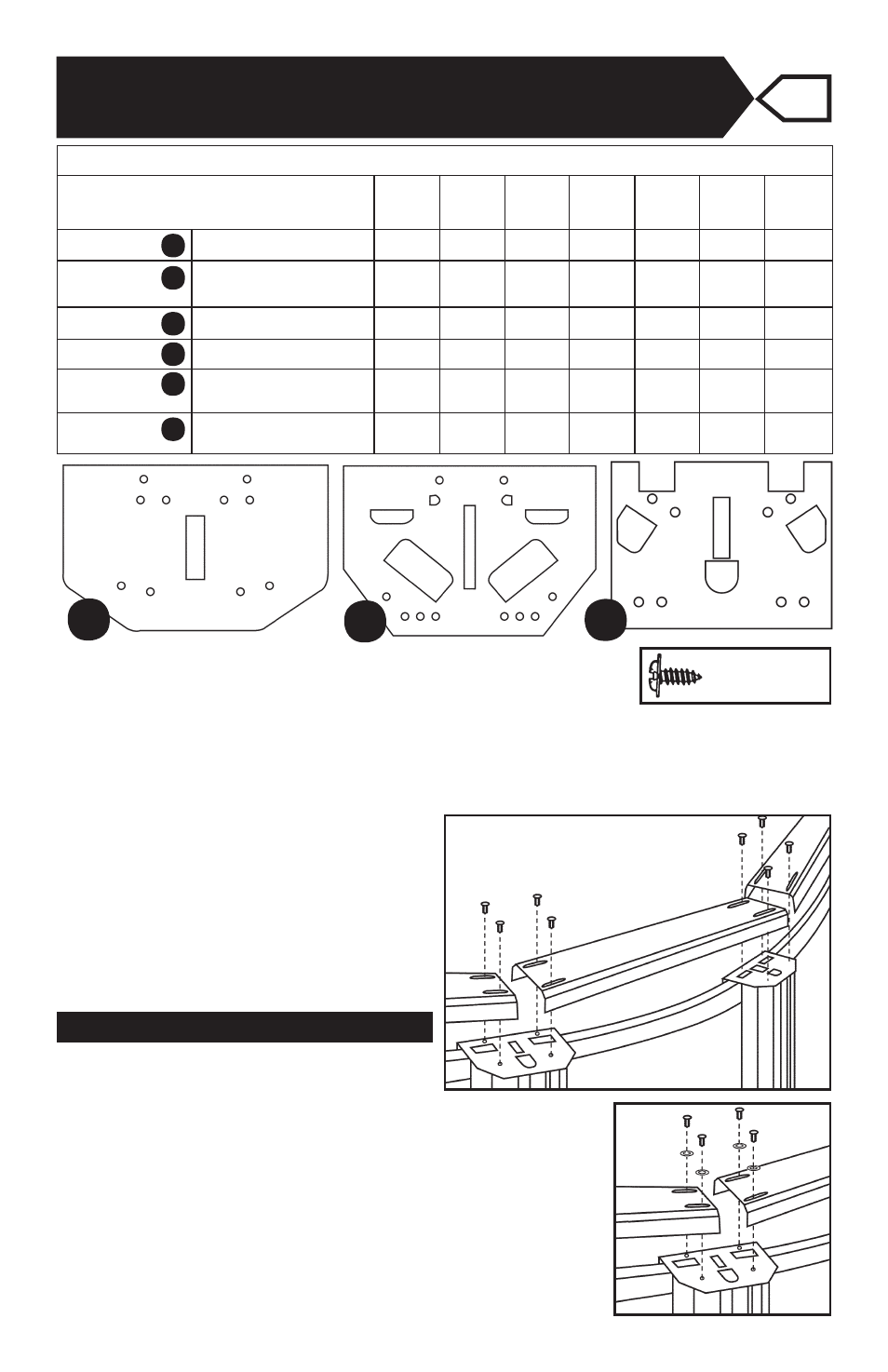

GUIDE DES EMPLACEMENTS DES TROUS POUR LES VIS
Se reporter à la section « Gros plans sur le
montage » au début de ces instructions, comme
indiqué ci-dessous :
12 pi
ROND
15 pi
ROND
18 pi
ROND
21 pi
ROND
24 pi
ROND
27 pi
ROND
30 pi
ROND
Margelle 4 po / Poteau 4 po
B & D
B & E
B & E
C & E
C & E
Margelle ext. 6 po/
Poteau extrudé ancien 6
A & D
A & D
A & D
A & D
A & E
A & E
A & D
A & D
A & E
A & E
Margelle & Poteau 6 po
E & C
E & C
E & C
E & B
E & B
E & B
E & B
FIG. A
Margelle & Poteau 6 po
E & C
E & C
E & C
E & B
E & B
E & B
E & B
FIG. C, D, E,
G, H & I
Margelle Ext. 6 po & 7po
Poteau à caisson 6 po
A & D
A & D
A & D
A & E
A & E
A & E
A & E
FIG. F
Margelle 9 po & 10 po /
Poteau à caisson 8 po
A & C
A & C
A & C
A & D
A & D
A & D
A & D
19
POSE DES MARGELLES
ET APPOSITION DES ÉTIQUETTES D’AVERTISSEMENT
13
1
1
1
3
2
2
B
E
A
D
C
C D E
B
A
A
B
C
1
2
A
C
B
E
D
B
E D C
D
E
3
C
B
E
D
Vis à tôle
n° 12 x ½ po
POSE DES MARGELLES EN RÉSINE
Mise en garde : vous devez utiliser les
rondelles en acier inoxydable de
5/16 po x ¾ po de diamètre extérieur avec chaque vis
à tôle pour attacher les margelles supérieures aux
plaques supérieures. Les margelles peuvent être
endommagées si les rondelles ne sont pas utilisées.
Placez les margelles sur la paroi, chaque extrémité reposant
sur une plaque supérieure. Alignez l’ensemble des trous
dans la plaque supérieure, comme cela est illustré dans les
instructions et pour la taille de votre piscine, avec les trous
dans la margelle et insérez la vis à tôle n° 12 x ½ po à travers
la rondelle et la margelle et dans la plaque supérieure.
