5. Trous de vis destinés au kit optionnel de montage arrière/haut,
comme le PD-310, le PD-2604, le LM-2312 ou le LM-8035
6. Couvercle HDD
7. Interrupteur d'alimentation
8. Bouton poussoir pour ajuster la luminosité “+”
9. Bouton poussoir pour ajuster la luminosité “-”
10. Ports USB
11. Support de la base
12. Verrou de compression pour le couvercle du support de la base
13. Sortie du câble
14. Rainure pour le câble
15. Sortie du câble
16. Support du câble
17. Plaque inférieure
18. Passage de câble dans la plaque inférieure
19. Pieds en caoutchouc avec vis de fixation sur la plaque inférieure

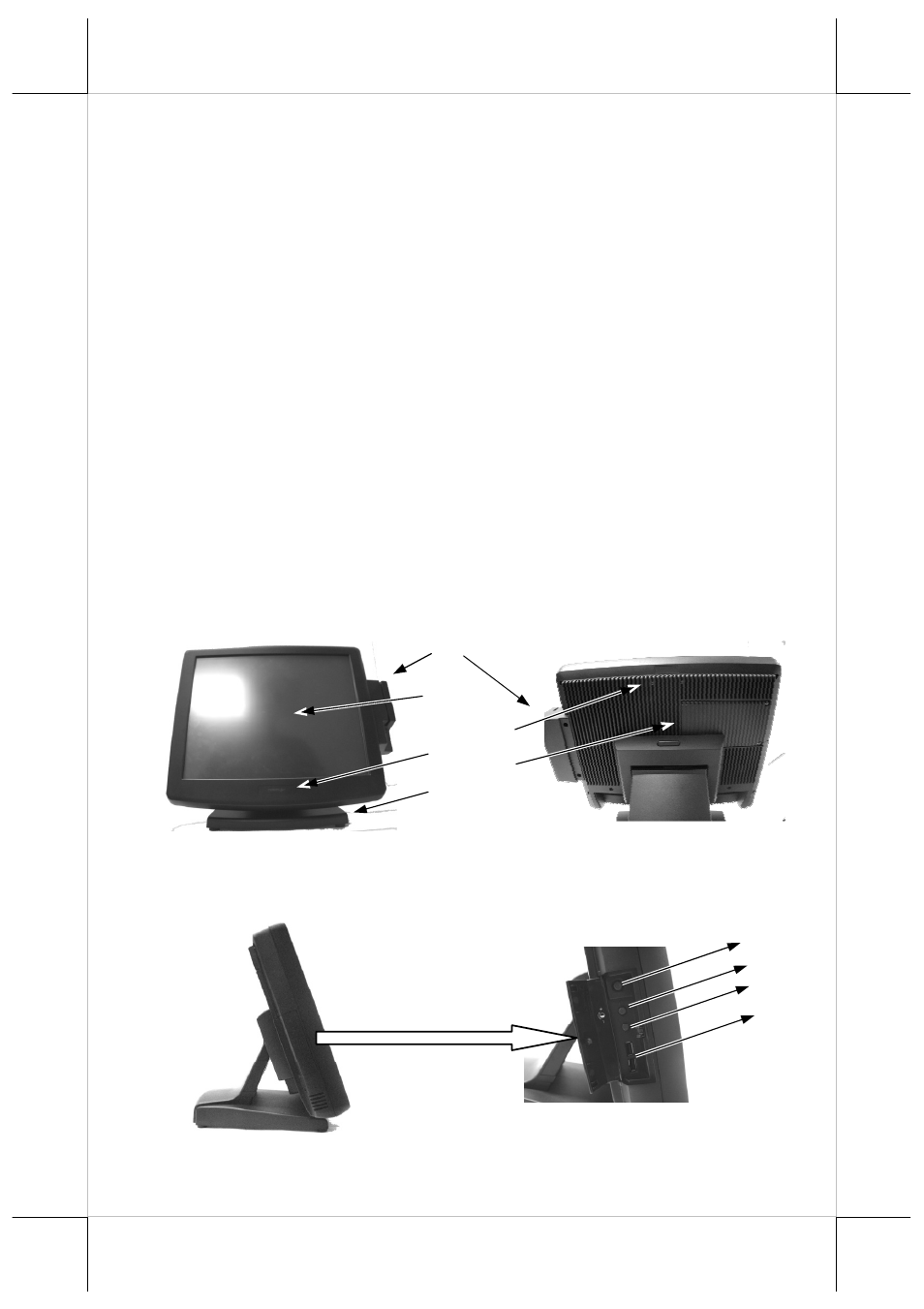

IMAGES DU PRODUIT POUR LE SUPPORT DE
LA BASE Gén.6
Vues de face Vues de dos
Vues latérales
Support de la base et vue du
dessous
2
3
17
4
5
6
Trappe intérieur à ouverture
tactile
7
8
9
10
