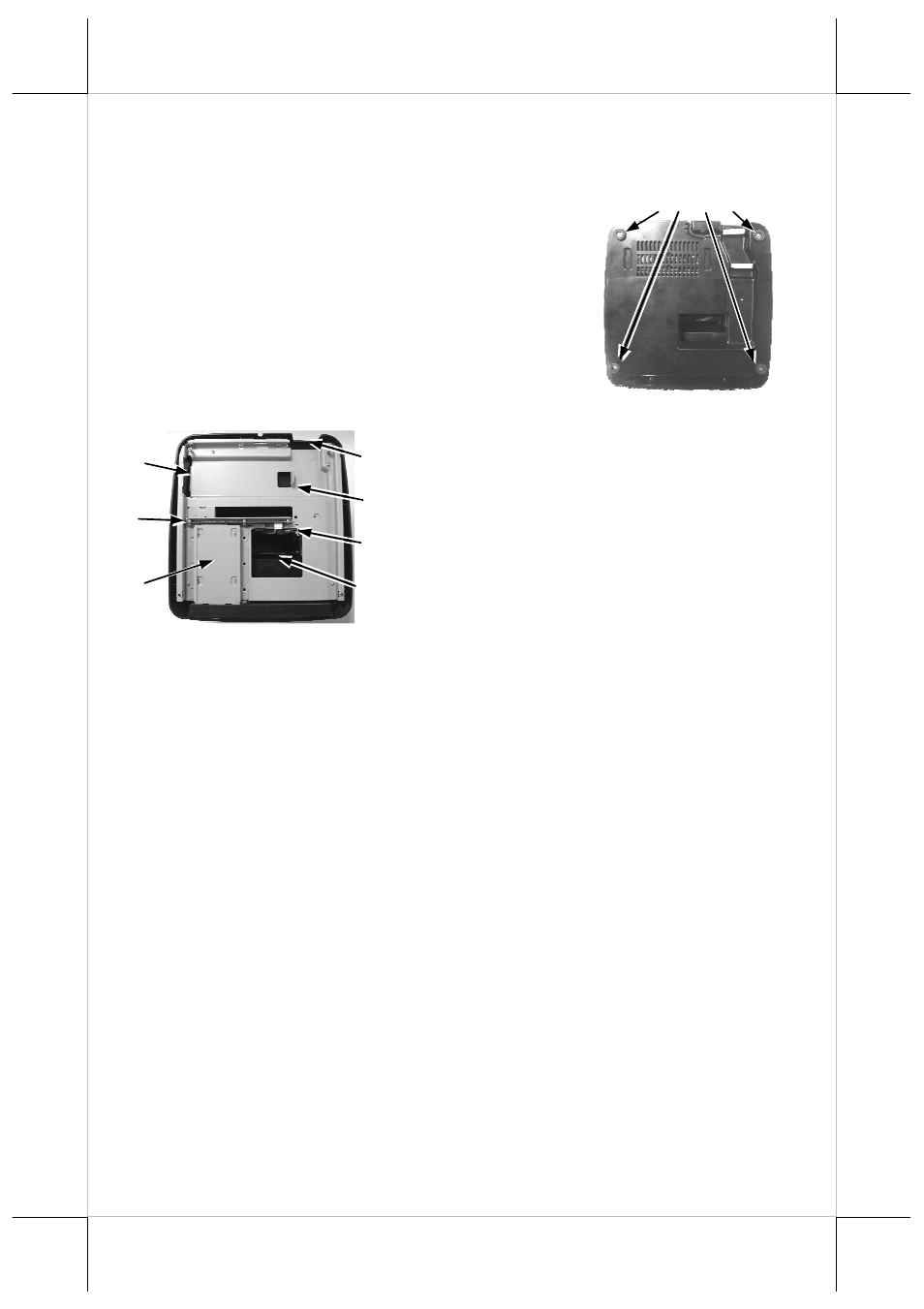

L'illustration ci-dessous montre l'intérieur d'une base. Les différentes parties
sont identifiées par un numéro et listées. Le contenu peut cependant varier,
selon les éléments en option réellement installés.
INSTALLATION DE L'ONDULEUR (OPTION)
Pour la base
Gén 5
Lorsque les systèmes KS-6915/6917/7215/7217 sont commandés avec un
onduleur, celui-ci est rangé séparément dans le carton au moment de la
livraison. Veuillez sortir la batterie et placez-la dans le compartiment de la
batterie en insérant d'abord l'extrémité de l'onduleur sans câble dans le support
d'extrémité de l'onduleur de la base, et maintenez l'extrémité de l'onduleur avec
câble contre la butée de la base, comme indiqué sur l'illustration ci-dessus.
Faites cheminer le câble de l'onduleur de façon à ce qu'il atteigne l'unité
principale via le passage de câble dans la base. Appliquez la plaque de fond et
vissez pour que l'onduleur se maintienne en place. Branchez l'onduleur au
connecteur de l'onduleur sur l'unité principale uniquement lorsque le système
est prêt à être mis sous tension. Débranchez toujours l'onduleur lorsque le
système n'est pas mis sous tension plusieurs jours. Faites particulièrement
attention aux exigences environnement pour l'onduleur, consultez le chapitre
suivant "UTILISATION DU TERMINAL TACTILE".
Vis de fixation
Dessous de la base
1. Sortie du câble
3. Collier à câbles pour câbles du disque dur
en option
2. Butée de l'onduleur
4. Passage de câbles vers l'unité principale pour
le montage sur bureau
6. Plaque de conversion du disque dur en option
7. Support pour le disque dur en option
5. Maintien de l'extrémité de l'onduleur
3
4
2
7
6
Intérieur de la base
1
5
