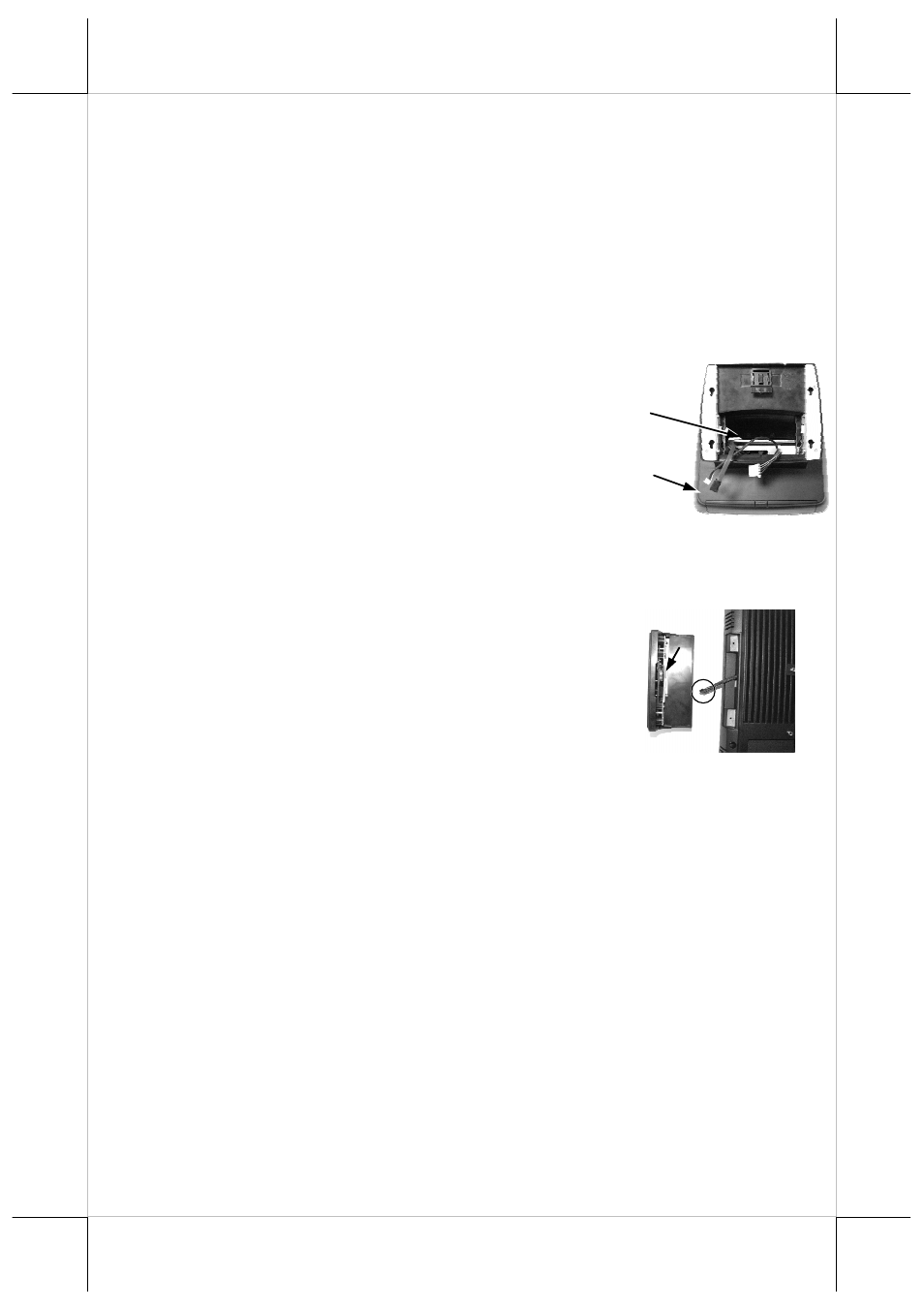

PASSAGE DES CÂBLES PAR LE DESSOUS
Pour la
base Gén 5
Placez tous les câbles nécessaires aux connexions pour l'unité principale, à
l'exception de ceux prévus pour la fixation intégrée via la face avant vers
l'intérieur du support. Assurez-vous de ne pas endommager les câbles pendant
cette opération.
Remettez maintenant le support de la base réglable dans le bon sens et pour
faciliter la suite des opérations, faites cheminer tous les câbles de façon à ce
qu'ils sortent par le bas de la zone de montage de l'unité principale.
KIT DE MISE À NIVEAU POUR LE MONTAGE
LATÉRAL
Retirez les 2 vis encerclées sur l'image précédente, pour
ôter le couvercle et procéder au montage latéral. Retirez
le câble à l'intérieur du couvercle, voir le cercle sur
l'illustration à droite, et branchez-le au connecteur (voir le
cercle sur la même illustration) à l'intérieur du kit de mise
à niveau pour le montage latéral. Rentrez avec précaution
la longueur de câble inutile dans le trou et maintenez-le en place dans la
position occupée à l'origine par le couvercle, en utilisant la vis. Conservez le
couvercle pour pouvoir l'utiliser si à l'avenir, vous êtes amené à retirer le kit de
montage latéral.
KIT DE MISE À NIVEAU POUR LE MONTAGE À
LA BASE
Veuillez suivre les instructions du manuel qui accompagne l'écran client PD-
306 / 309 / 2602 / 2605 / 76X2 / 76X4 /LM-8015/LM-8025/LM/TM-
8045/LM-8055 si ce dernier est installé.
Faites cheminer les câbles par la face
avant
Branchez cette extrémité à l'unité
principale
