KIT DE MISE À NIVEAU POUR UN MONTAGE EN
HAUT À L'ARRIÈRE
1. Pour l'affichage client monté sur
poteau :

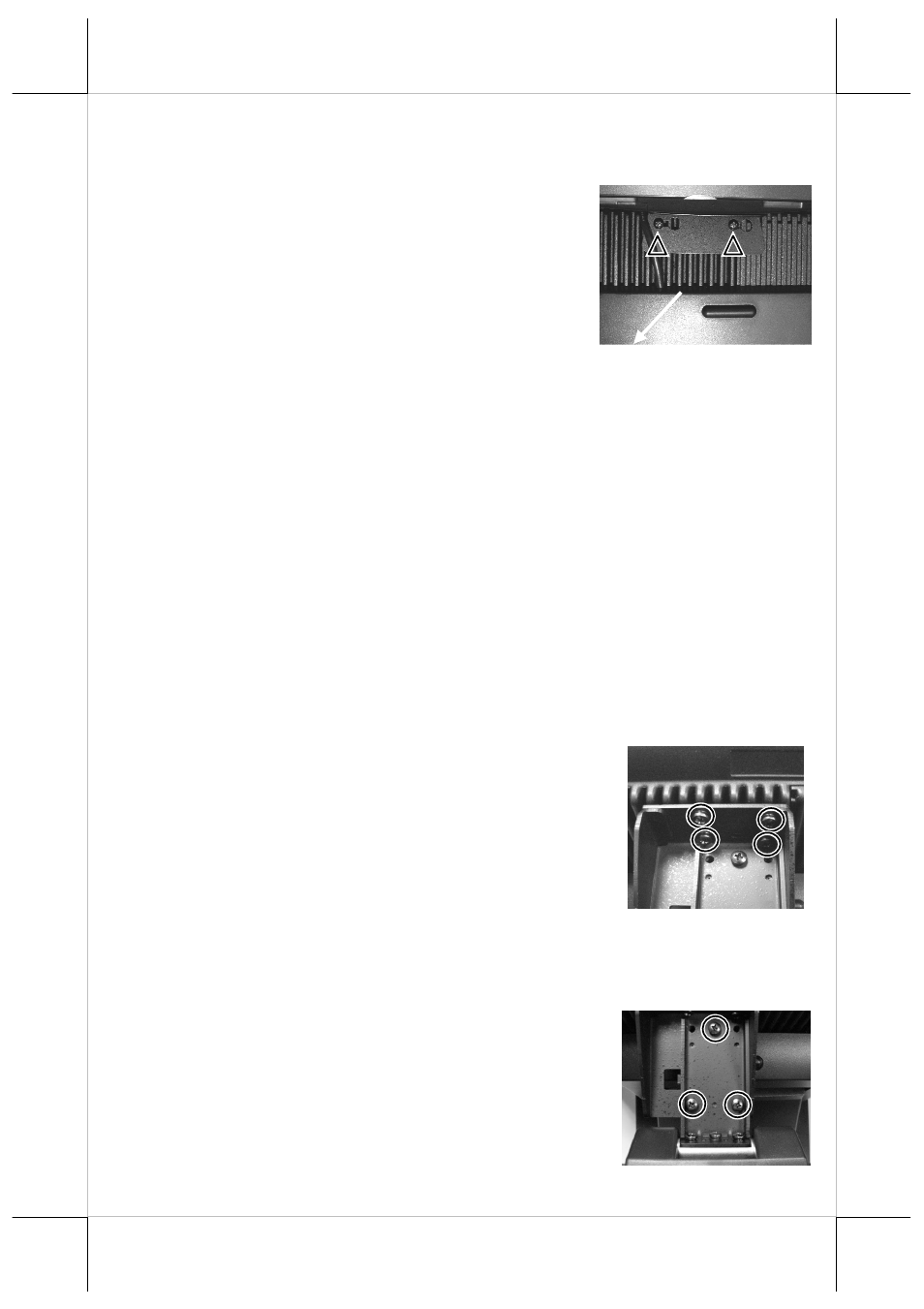

Placez avec précaution les deux petites vis de
fixation à épaulement fournies avec le PD-310 ou le
PD-2604, à l'arrière du KS-6915/6917/7215/7217,
dans les trous pour vis marqués d'un triangle sur les
2 illustrations en haut à droite. Ne les vissez pas
encore complètement, laissez-les desserrées d'environ un tour. De la même
façon, dévissez d'un tour les vis pour certains modèles KS qui disposent de ces
2 vis déjà préinstallées. Accrochez le support arrière du kit de mise à niveau
sur les vis à épaulement, en utilisant les grands trous circulaires. Faites glisser
vers la droite le kit de mise à niveau et serrez doucement les vis à épaulement.
N'appliquez pas un serrage trop fort, vous risquez sinon d'endommager
de façon définitive le filetage.Faites entrer le câble de l'interface dans le
support de la base, au niveau de l'encoche du bord, à proximité du bouton
Verrouiller/Libérer, comme indiqué par la flèche blanche sur l'illustration
précédente. N'oubliez pas d'activer l'alimentation +5VCC du port COM de
l'unité principale, nécessaire pour le kit de mise à niveau si le modèle
d'interface en série est utilisé. L'alimentation du port E/S doit être désactivée si
elle n'a plus à prendre en charge les dispositifs en question, au risque sinon de
générer des dommages ou des pertes non couverts par la garantie du
produit !
2. Pour le deuxième écran LCD
Les deux parties du support LM-2312/LM-8035 sont à
combiner lors de l'installation. Suivez les étapes ci-
dessous pour effectuer un assemblage adéquat.
Retirez le support fourni et utilisez les quatre longues
vis jointes pour fixer ce support sur le couvercle arrière
de l'unité principale (voir le cercle sur l'illustration de
droite).
Maintenez ensuite le moniteur avec son support contre le support joint fixé sur
l'unité principale. Serrez les 3 vis courtes marquées d'un cercle sur l'illustration
de droite.
Branchez ensuite le câble VGA sur le port LM VGA
port et faites cheminer le câble VGA via la sortie de
câble du support de la base vers les ports VGA du
système.
