DÉCONNEXION DE TOUS LES CÂBLES
Après avoir retiré le couvercle à câbles, la zone des connecteurs est accessible.
Commencez par noter l'orientation de toutes les connexions de câbles
existantes puis débranchez correctement chaque câble avant de retirer l'unité
principale du support réglable. Notez qu'il faut appuyer sur le ressort de
verrouillage avant de pouvoir retirer un connecteur, comme celui du port LAN
ou du port CR ou du port COM3/4 de forme RJ45. Notez également que les vis
de fixation doivent être desserrées avant de pouvoir procéder à la déconnexion.
C'est le cas pour des ports COM de forme habituelle DB9 ou le port VGA.
Maintenez toujours la tête du connecteur plutôt que de tirer sur le fil lorsque
vous voulez débrancher un connecteur. Le non-respect de ce conseil peut
endommager le câble et la fiche et est considéré comme une destruction
artificielle. Les dommages liés à une mauvaise opération de déconnexion
ne sont pas couverts par la garantie du produit !

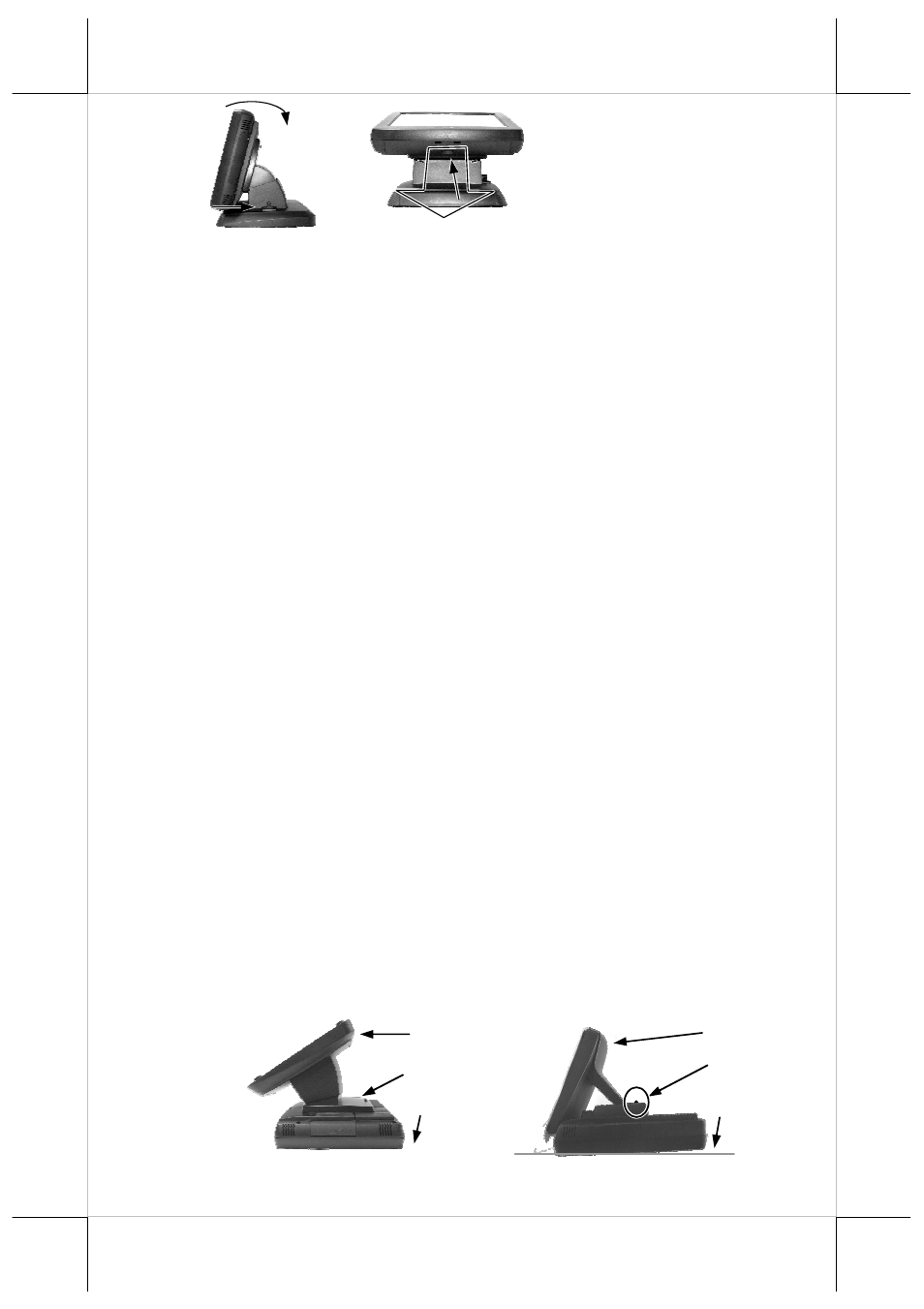

SÉPARER L'UNITÉ PRINCIPALE
Pour une bonne installation d'un terminal tactile dans une système de point de
vente, il est nécessaire de passer toutes les connexions de câble dans la base du
dispositif, que cette base soit fine ou universelle. Il faut donc se conformer aux
procédures A à C ci-dessous pour séparer l'unité principale de l'ensemble
support à base fine, une fois tous les câbles du couvercle déconnectés.
Étape A : Préparez une surface plate, propre et régulière, en plaçant par
exemple une pièce de tissu sur un bureau. Placez-y la surface avant de
l'unité principale.
Étape B: Appuyez sur le bouton Verrouiller/Libérer pour désolidariser l'unité
principale.
Étape C : Faites glisser le support de la base vers la gauche pour séparer
l'unité principale du support de la base.
C
A
B
Support de la base Gén.6 ème
.
C
A
B
Support de la base Gén.5 ème .
C
A
B
