Partie 25
PORTS EN SÉRIE - COM1/2/3/4
Dans le système KS-6915/6917/7215/7217, il y a 2 ports en série sous forme
de connecteurs mâle à 9 broches DB, et 2 sous forme de connecteurs
modulaires de type RJ45 à 10 broches. Les deux ports en série 9 DB peuvent
fournir une alimentation +5V ou +12VCC après une configuration du BIOS
adéquate. Cependant, ne branchez pas d'autre appareil sur ce port avant
d'avoir couper l'alimentation dans ce port.
DISPOSITIFS DE STOCKAGE
Le dispositif de stockage standard du système est un disque
dur SATA 2,5" situé dans l'unité principale. Ce dispositif
peut être remplacé par un disque SSD ou par un lecteur de
carte mémoire CF. Vous pouvez également placer le disque
dur SATA dans la base, ou disposer d'un contrôle RAID.
Dans la zone E/S du système, entre le connecteur COM1 et le port SATA,

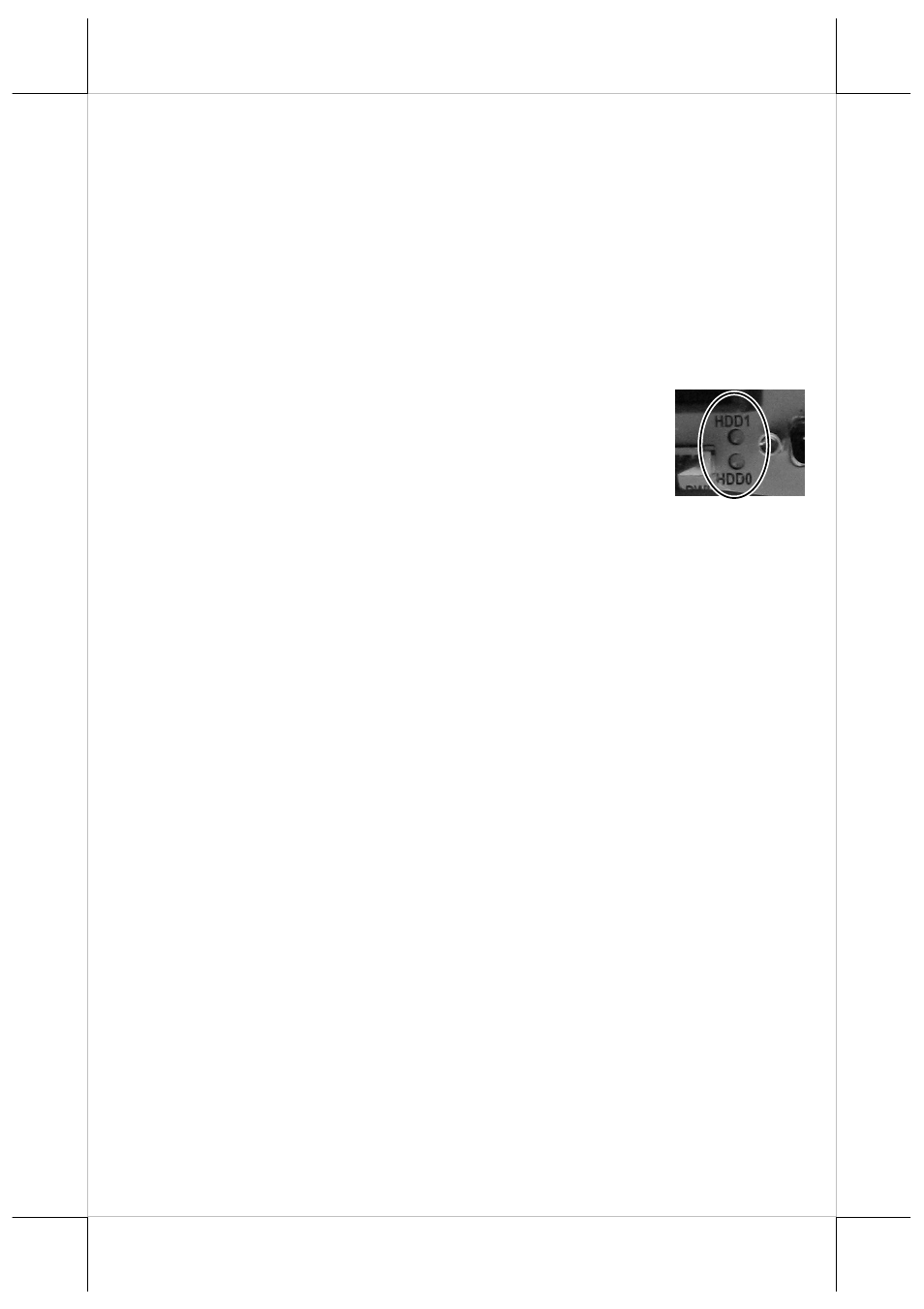

vous trouverez 2 voyants DEL (voir l'illustration à droite) qui indique l'état de
fonctionnement des disques durs. Lorsque la fonction RAID est utilisée, le
voyant DEL inférieur (marqué HDD0) indique l'état du disque dur primaire
(celui dans l'unité principale), le voyant DEL inférieur (marqué HDD1)
indique l'état du disque dur secondaire (celui dans la base). Lorsqu'il n'y a
aucune fonction RAID, le voyant DEL inférieur (HDD0) indique l'état de l'un
des disques durs, et le voyant DEL supérieur (HDD1) indique l'état de la carte
CF en option.
PORT PARALLÈLE
Dans le système KS-6915/6917/7215/7217, le port parallèle n'est disponible
que si un câble de conversion en option est utilisé. Il doit être connecté au
connecteur spécial, à l'intérieur de la fenêtre de service, comme décrit
précédemment. L'autre extrémité du câble est un connecteur LPT femelle D-
sub à 25 broches classique.
PANNEAU TACTILE
Tous les paragraphes ci-dessous s'appliquent aux modèles équipés de
panneaux tactiles. L'utilisateur des modèles sans panneau tactile, peut les
ignorer et considérer que ce manuel d'utilisation s'achève ici.
ÉMULATION DE LA SOURIS
Lorsque le pilote tactile est bien installé, ce panneau tactile fonctionne
exactement comme une souris standard, et ce sur chaque interface. Cependant,
si le système fonctionne en mode sécurisé, le calibrage du panneau tactile peut
