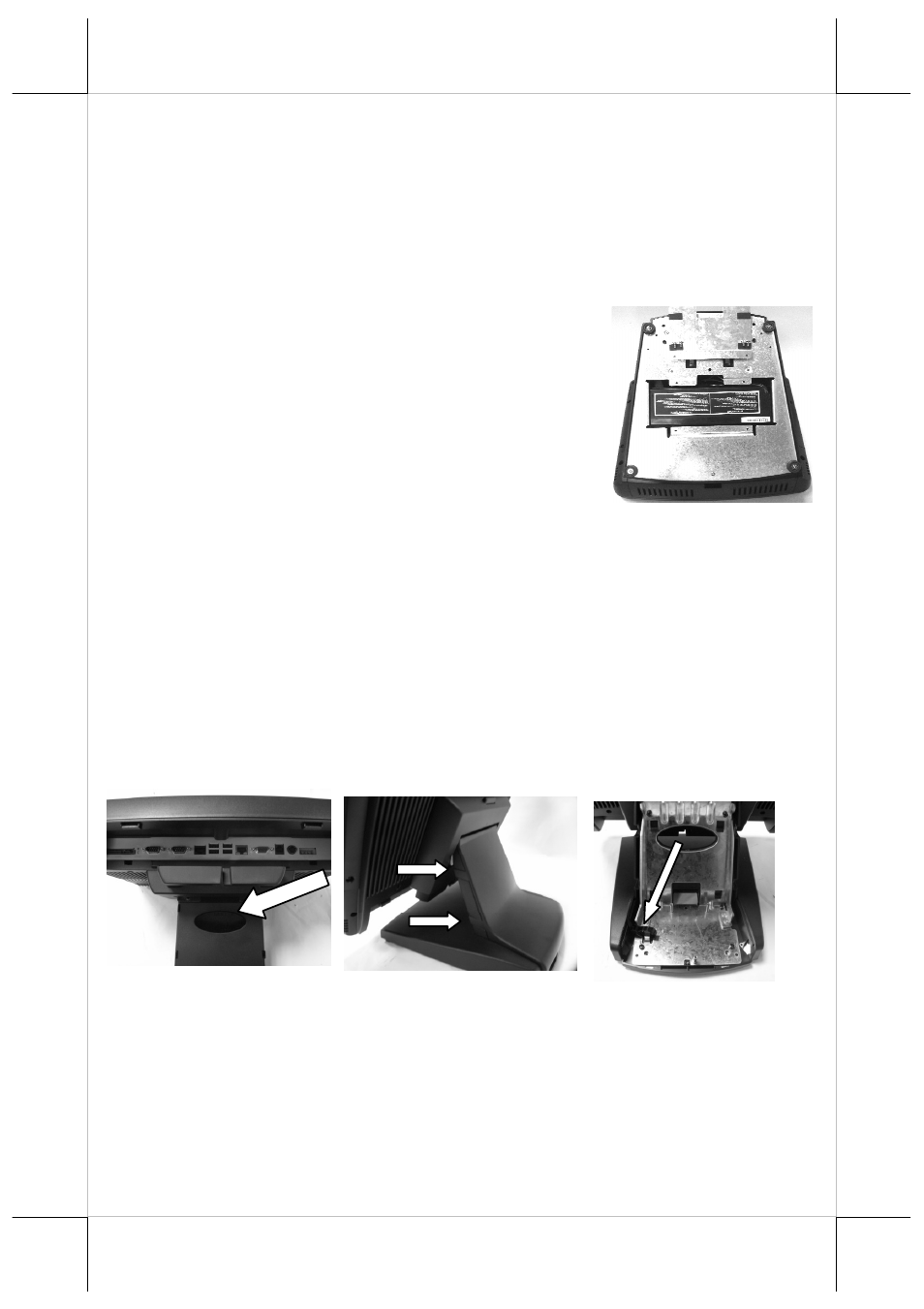

INSTALLATION D'UN ONDULEUR
(EN OPTION) Pour
la base Gén 6
L'onduleur optionnel est livré dans le carton, s'il a été commandé. Pour le
modèle à base fine, veuillez vous référer à l'image à gauche, et placez
l'onduleur dans la cavité de la base en y insérant d'abord l'extrémité marquée
d'un rectangle. Faites cheminer les câbles de connexion de l'onduleur avec les
autres câbles de connexion externes dans le passage
marqué d'une flèche, vers le connecteur batterie de
l'unité principale. Si vous disposez du collier à câbles
optionnel, insérez-le dans un trou marqué d'un cercle
sur l'image, et utilisez-le pour maintenir les câbles de
l'onduleur. L'onduleur sera maintenu en place lorsque
la plaque inférieure sera revissée en place. Comme
pour le modèle à base extra fine Gén 6, retirez le
support de l'onduleur au fond du support, plutôt que la
plaque de fond, comme le montre l'image de droite.
PASSAGE DES CÂBLES PAR LE DESSOUS
Pour la
base FINE Gén 6
Faites cheminer tous les câbles dans le passage à câbles de l'unité principale
pour un montage sur bureau. Tirez le verrou de compression pour ouvrir le
couvercle arrière du support de la base. Maintenez tous les câbles ensemble
avec un collier à câbles. Passez tous les câbles dans la sortie vers les
connexions extérieures.
OUVERTURE DE L'ENSEMBLE SUPPORT
Pour la base
Gén 5
Retournez le support réglable pour avoir accès au dessous de la base. Retirez
les vis de fixation du plateau inférieur, dans les pieds en caoutchouc, pour
ouvrir la plaque inférieure, comme le montre l'illustration à droite.
