INSTALLATION (suite)
Canalisation avec plafond rabaissé type
Utilisez un conduit isolé de 10,0 pouces de diamètre avec une faible friction et
résistance à l’air.
Le conduit devra être courbé avec un grand rayon. Si le rayon de courbure est
inférieur à 15,0 pouces (381 mm), utilisez des vannes ou des guides pour réduire
la résistance à l’air.
Veillez à ce que les conduits soient bien fixés afin d’absorber les vibrations de
l’appareil.
Évitez les courbures trop brusques du conduit et assurez une disposition en ligne
droite des conduits d’air pour améliorer les performances.
• Les matériels suivants fournis sur le terrain sont requis:
• Conduits isolés de 10,0 pouces de diamètre
• Grille de retour d’air avec filtre pour prise d’air de l’évaporateur
• Diffuseur pour air froid
• Pression statique extérieure maximum, 0,40 IWG (100 Pa) pour conduit et
grilles d’évaporateur.
MISE EN GARDE: Ne pas faire fonctionner le CM12 sans que le filtre
soit installe sur la grille de retour d’air.

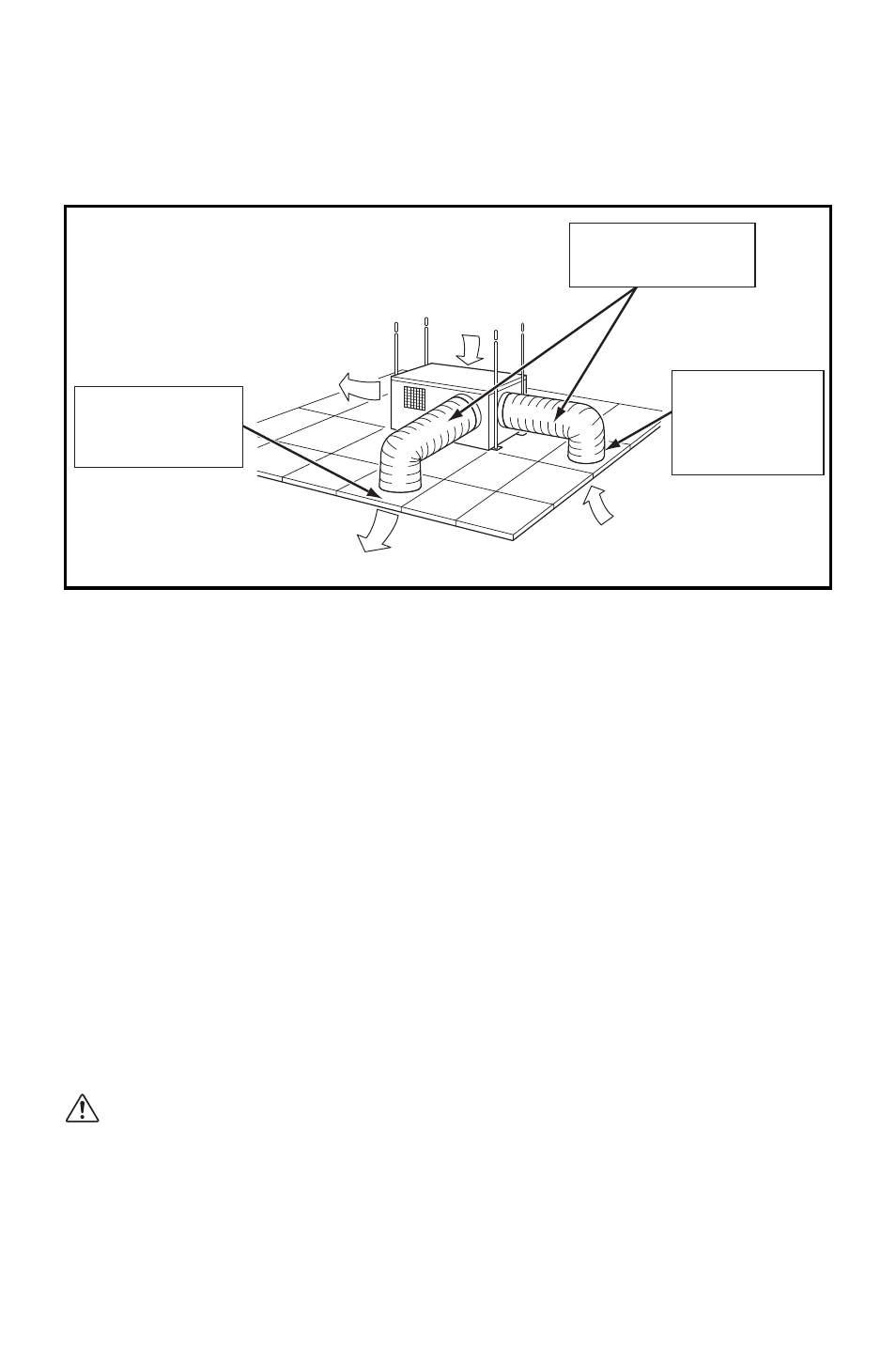

2 pieds x 2 pieds
Diffuseur à barres
en T avec bride de
10,0 pouces
PRISE D’AIR DU
CONDENSATEUR
GRILLE DE RETOUR AVEC FILTRE REQUIS
ECHAPPEMENT D’AIR
DU CONDENSATEUR
ALIMENTATION
EN AIR FROID
(EVAPORATEUR)
PRISE D’AIR
DE LA PIECE
Conduit flexible
isolé de 10,0 pouces
(6 à 10 pieds chacun)
2 pieds x 2 pieds,
Grille de retour à
barres en T avec
bride de 10,0
pouces et filtre
