INSTALLATION (suite)

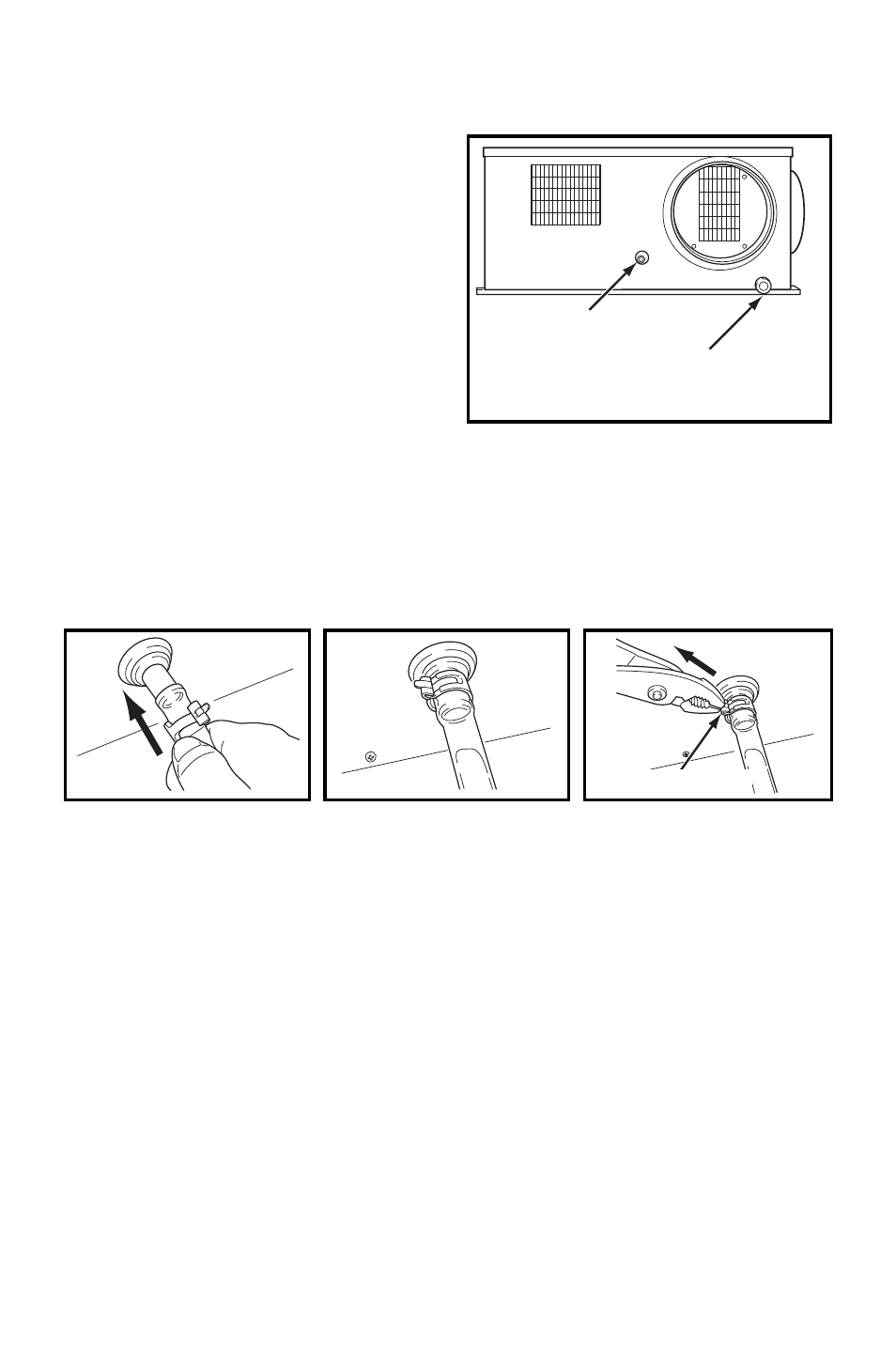

Connexion du flexible de
drainage
Le CM12 est équipé d’une pompe de
retrait de condensation interne. Le levage
maximum est de 4 pieds (1,2 m).
1. Utilisez la connexion femelle de ½
pouce (13 mm) sur l’appareil comme
drain de condensateur de la bobine
de l’évaporateur. La ligne de
drainage doit être située de manière
à ne pas être exposée à des
températures de congélation. Le
drain doit avoir la taille complète de la connexion de drainage. (Connectez le
flexible de drainage au drain de condensation ou au cabinet de contrôle.)
2. Un tube en PVC de ½ pouce (13 mm) de diamètre intérieur (5/8 pouces (16
mm) de diamètre extérieur) est requis pour le drain. Isolez le flexible de
drainage car de la condensation peut se produire dans un environnement
humide. (Matériel fourni sur le terrain)
Remarque: N’utilisez pas plus de 4 pieds (1,2 m) de flexible de drainage à la
verticale. Ce chiffre correspond à la hauteur de levage maximum de la pompe de
condensation.
1. Branchez le flexible de
drainage de ½ pouce (13
mm) avec le collier de
serrage desserré dans le
tuyau de drainage.
Assurez-vous que le
flexible est bien enfoncé à
fond et qu’il est au même
niveau que le passe-fil.
2. Placez le collier de
serrage sur le dessus du
tuyau de drainage à
proximité de l’appareil
comme le montre
l’illustration.
3. Sortez la butée rouge et
fixez le flexible. Assurez-
vous que le flexible n’est
pas déformé ni plié.
Si vous utilisez le drain par
gravité, assurez-vous que
le flexible est connecté en
inclinaison.
TUYAU DE DRAINAGE
DRAIN DU BAC DE
CONDENSATS POUR
MAINTENANCE
BUTEE ROUGE
