10
INSTALLATION (suite)
Montage du CM12 sur une structure de toit (suite)

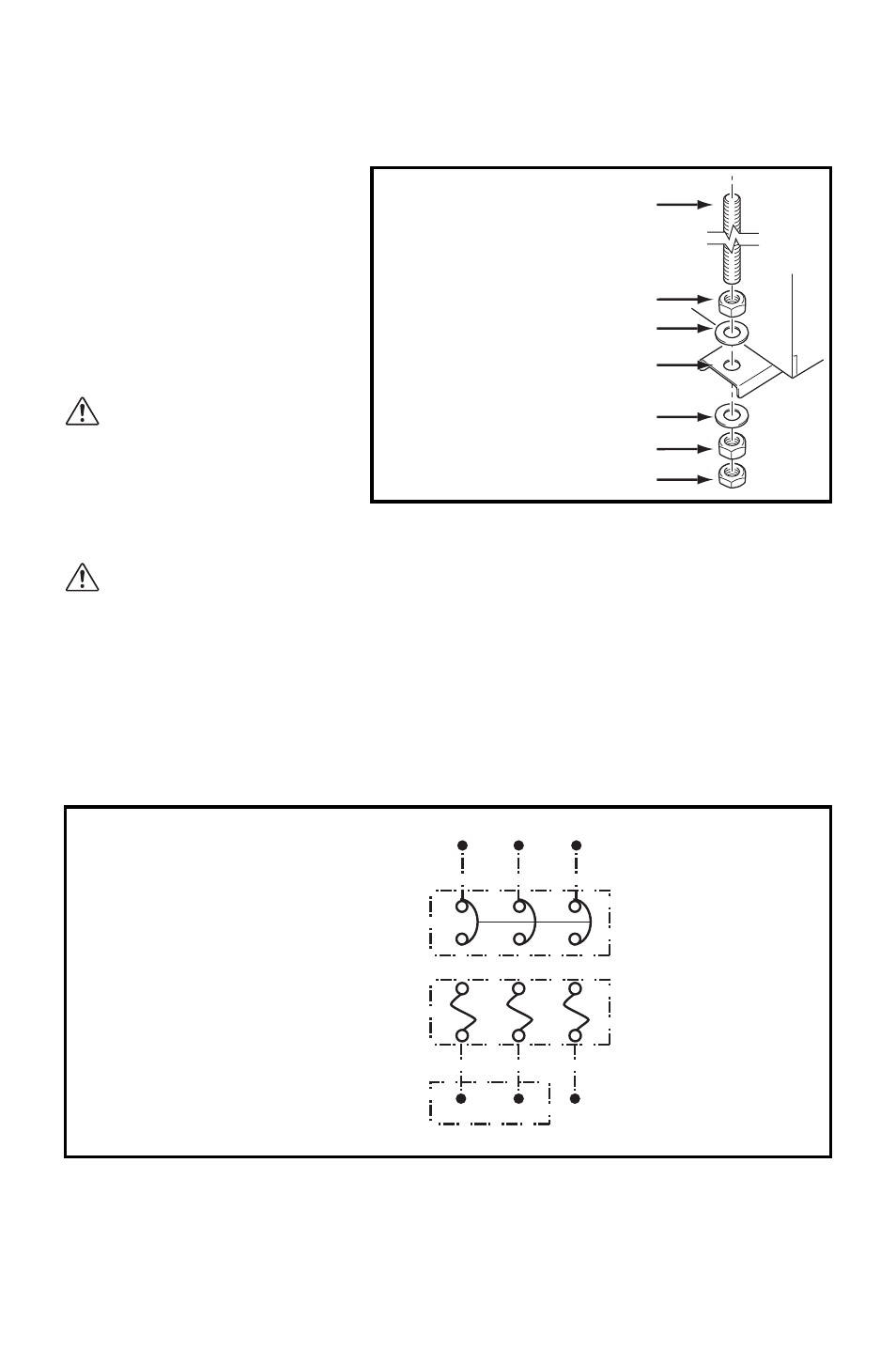

Installez les quatre tiges
fournies sur le terrain en les
suspendant à partir des
éléments porteurs appropriés
du bâtiment. Localisez les tiges
de façon à ce qu’elles soient
alignées avec les quatre
orifices de montage dans le
support de montage qui fait
partie de la base de l’appareil.
AVERTISSEMENT:
Portez des gants pour
éviter de vous blesser
pendant l’installation.
Couple de serrage pour les
boulons: 3,02 pi•livre-force (4,1 N•m)
MISE EN GARDE: Vérifiez si l’appareil est bien de niveau (avec une
inclinaison inférieure à 2°).
Alimentation électrique
• Le CM12 fonctionne avec une alimentation électrique monophasée de 115 V, 60
Hz.
• L’alimentation électrique doit être un circuit spécialisé à sortie simple avec un
disjoncteur de protection de court-circuit et de terre accidentelle autorisé UL, avec
une taille de fusible de 20 A maximum.
TIGE FILETEE ½ POUCE
(CAPACITE DE CHARGE DE
123 LIVRES (56 kg) MIN.)
ECROU ½ po.
RONDELLE ½ po.
SUPPORT DE MONTAGE
RONDELLE ½ po.
ECROU ½ po.
CONTRE ECROU ½ po.
DISJONCTEUR AVEC PROTECTION
DE TERRE ACCIDENTELLE
FUSIBLE 20 A MAX.
R T G
R T G
BLOC DES BORNES DU CM 12
BORNE DE TERRE
