INSTALLATION (suite)
Connexion du flexible de drainage (suite)
Pour obtenir un drainage adéquat, disposez le flexible de drainage dans la
position verticale la plus haute (pas plus de 4 pieds de haut) (1,2 m) et acheminez
le flexible sur le drain, acheminez le flexible de drainage selon une pente
descendante avec un débit minimum de ¼ de pouce par pied (6 mm).
Vérifiez les éléments suivants:
1. Absence de déformations ou de pliage du flexible de drainage
2. Pas de siphon dans le flexible de drainage.
3. L’extrémité du flexible de drainage doit être plus élevée que le niveau d’eau
du drain.
4. Pas de goutte à goutte sortant du flexible de drainage dans la zone de
serrage.

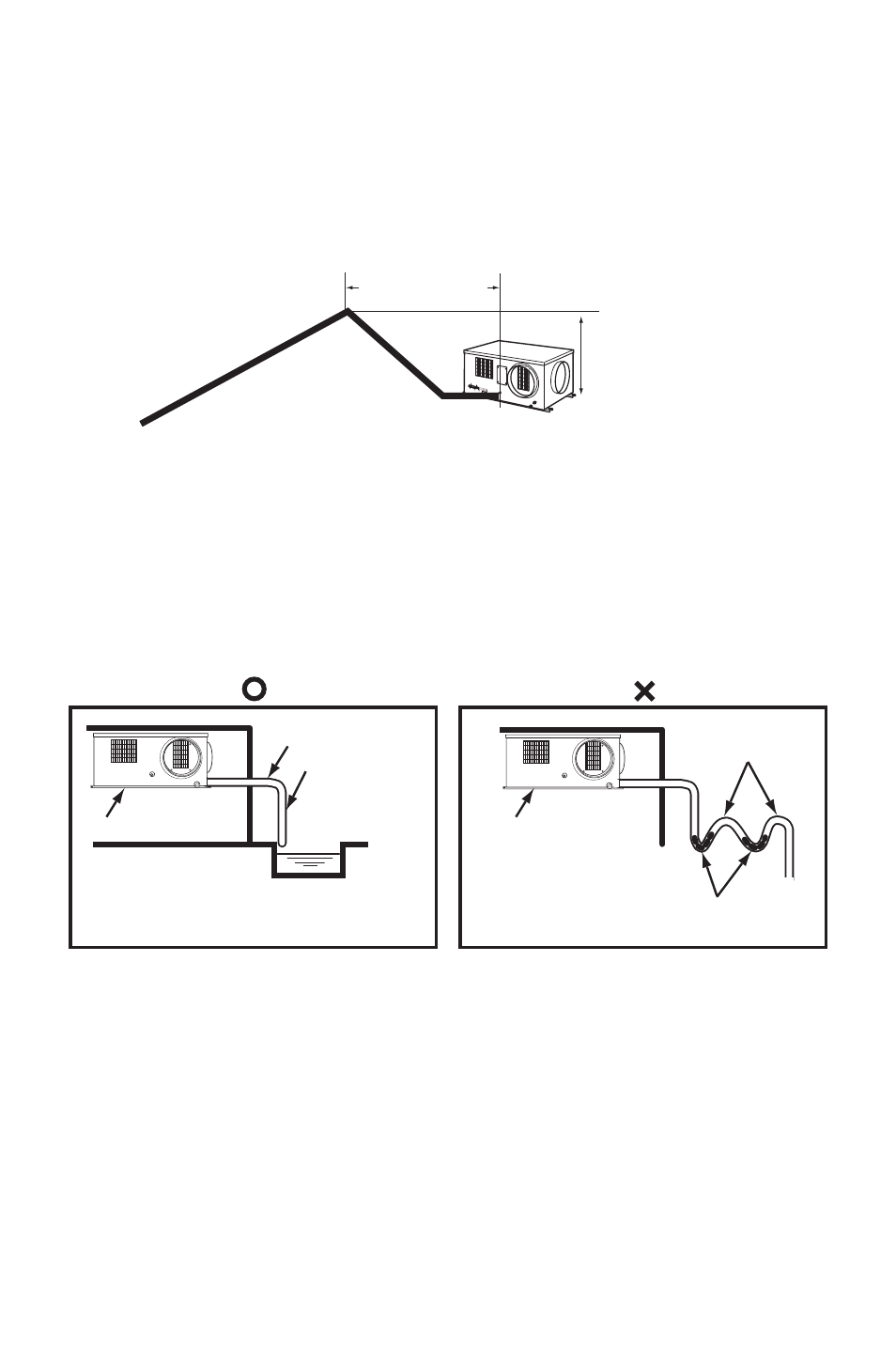

DISPOSITION DU FLEXIBLE DE DRAINAGE
Durant l’installation de l’appareil, videz le bac de drainage en vidangeant l’eau par
le tuyau de drainage du bac de drainage.
3 pieds
(0,9 m) MAX.
4 pieds (1,2 m) MAX.
¼ POUCE (6 mm)
PAR PIED OU PLUS
CM12
PENTE
AU-DESSUS
DE L’EAU
DU DRAIN
PAS DE SIPHON
JUSQU’AU
FLEXIBLE
DE DRAINAGE
CM12
PAS DE
SIPHON
PAS DE
DEPOT D’EAU
