15
INSTALLATION (suite)

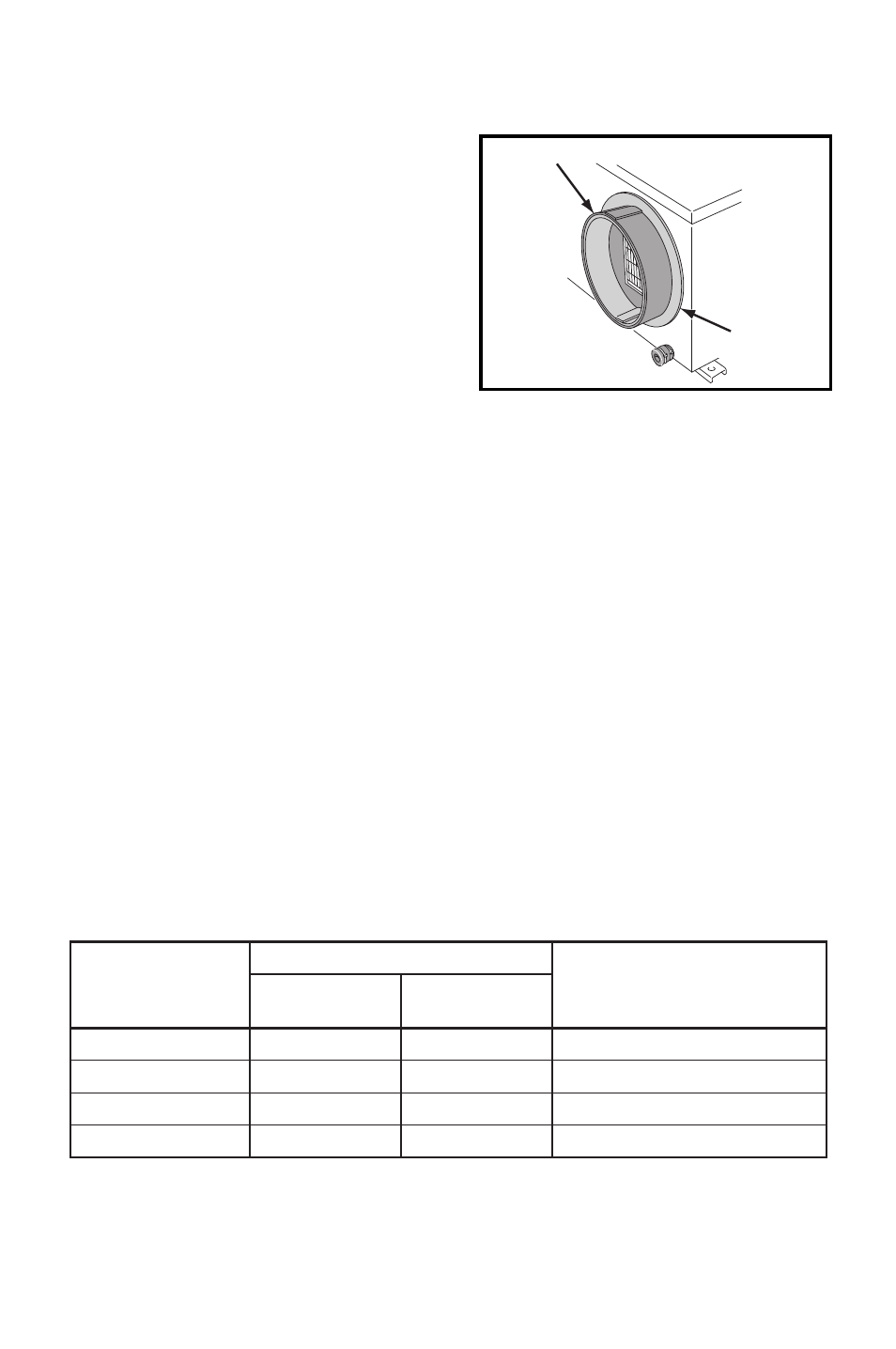

Fixation des garnitures
Fixez la garniture I (fournie) et la garniture
II (fournie) à l’ouverture de sortie d’air froid
pour éviter la condensation dans des
environnements soumis à une humidité
élevée.
1. Retirez la doublure de la garniture I et
fixez-la sur le cylindre de l’ouverture
extérieure de la bague comme le
montre l’illustration.
2. Retirez la doublure de la garniture II et
fixez-la sur le bord de la garniture II comme le montre l’illustration.
Connexion du thermostat mural (Système Millivolt
SEULEMENT)
Préparation pour la connexion du thermostat mural
1. Utilisez avec un thermostat mural monophasé.
Type de thermostat: Système Millivolt
2. Réglez le thermostat mural en mode de système de refroidissement, étant
donné que la plupart des thermostats muraux sont conçus à la fois pour le
chauffage et le refroidissement.
3. Préparez le faisceau de fils pour la connexion de l’appareil jusqu’au
thermostat. La taille de fils recommandée est la suivante:
Type de fil: Câble de thermostat / Fil plein 16 ~ 26 AWG
4. Identifiez les connecteurs de thermostat marqués G, G1, Y et RC.
G (Ventilateur Marche/Arrêt), G1 (Vitesse ventilateur Haut/Bas), Y
(Refroidissement Marche/Arrêt) et RC (Refroidissement Transfert - Commun)
Connexion du thermostat à l’appareil CM12
GARNITURE II
GARNITURE I
Désignation du
connecteur du
thermostat mural
FILS CM 12
Désignation
étiquette
Couleur
Fonction
RC
Y
G
G1
RC
Y
G
G1
Marron
Rouge
Orange
Jaune
Commun
Refroidissement Marche/Arrêt
Ventilateur Marche/Arrêt
Ventilateur Haut/Bas
