12
INSTALLATION (suite)
Connexion électrique
Branchement de l’alimentation électrique à l’appareil
Les dimensions de fils et les puissances
électriques suivantes sont
recommandées pour le branchement.
• Type de cordon: SJT (3 fils) ou
équivalent
• Calibre des fils: 14 AWG
• Puissance de tension: 300 V
minimum
• Résistance à la chaleur: 140 °F
(60 °C)

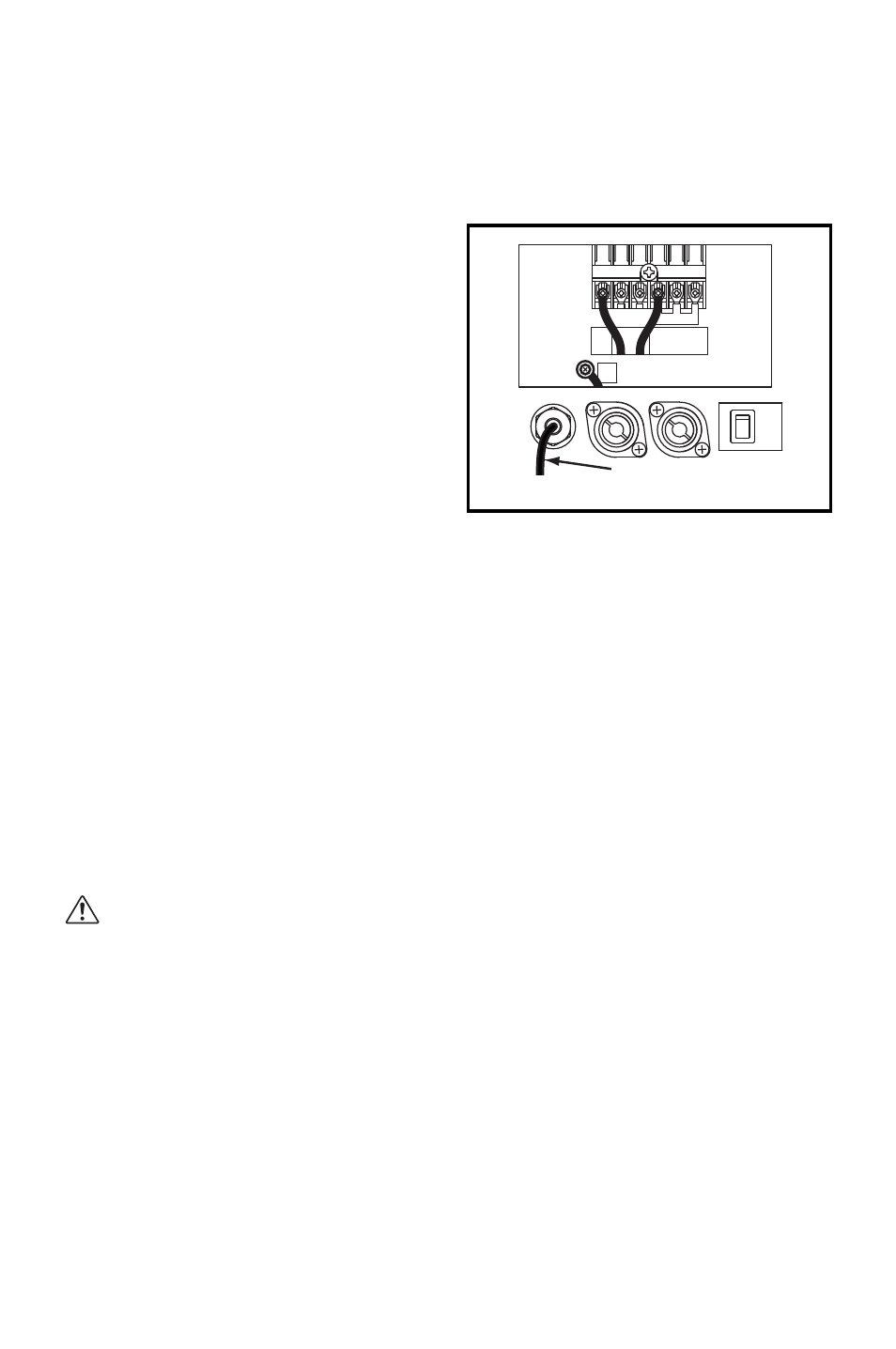

1. Retirez le panneau de service du
côté droit de l’appareil CM12.
2. Acheminez les fils du cordon d’alimentation par l’ouverture du connecteur de
passe-fil gauche situé en bas du panneau de service. Serrez le connecteur de
passe-fil avec un couple de serrage de 0,15 pi•livre-force (0,2 N•m) environ.
3. Branchez le fil du neutre (de couleur blanche, indiqué par un R) sur la
connexion de vissage centrale du bloc des bornes. Serrez la vis avec un
couple de serrage de 0,96 pi•livre-force (1,3 N•m) environ.
4. Branchez le fil de ligne (de couleur noire, indiqué par un T) sur la connexion
de vissage gauche du bloc des bornes. Serrez la vis avec un couple de
serrage de 0,96 pi•livre-force (1,3 N•m) environ.
5. Branchez le fil de mise à la terre (de couleur verte, indiqué par un G) sur la vis
en cuivre située au-dessous du bloc des bornes. Serrez la vis avec un couple
de serrage de 0,96 pi•livre-force (1,3 N•m) environ.
AVERTISSEMENT: Toute manipulation électrique, si nécessaire,
doit être effectuée par un personnel technique qualifié uniquement.
La réparation des composants électriques par des techniciens non
agréés peut présenter un risque de blessure pour les personnes et/
ou de dommage pour l’appareil.
T R
G
CORDON
D’ALIMENTATION
