18
INSTALLATION (suite)

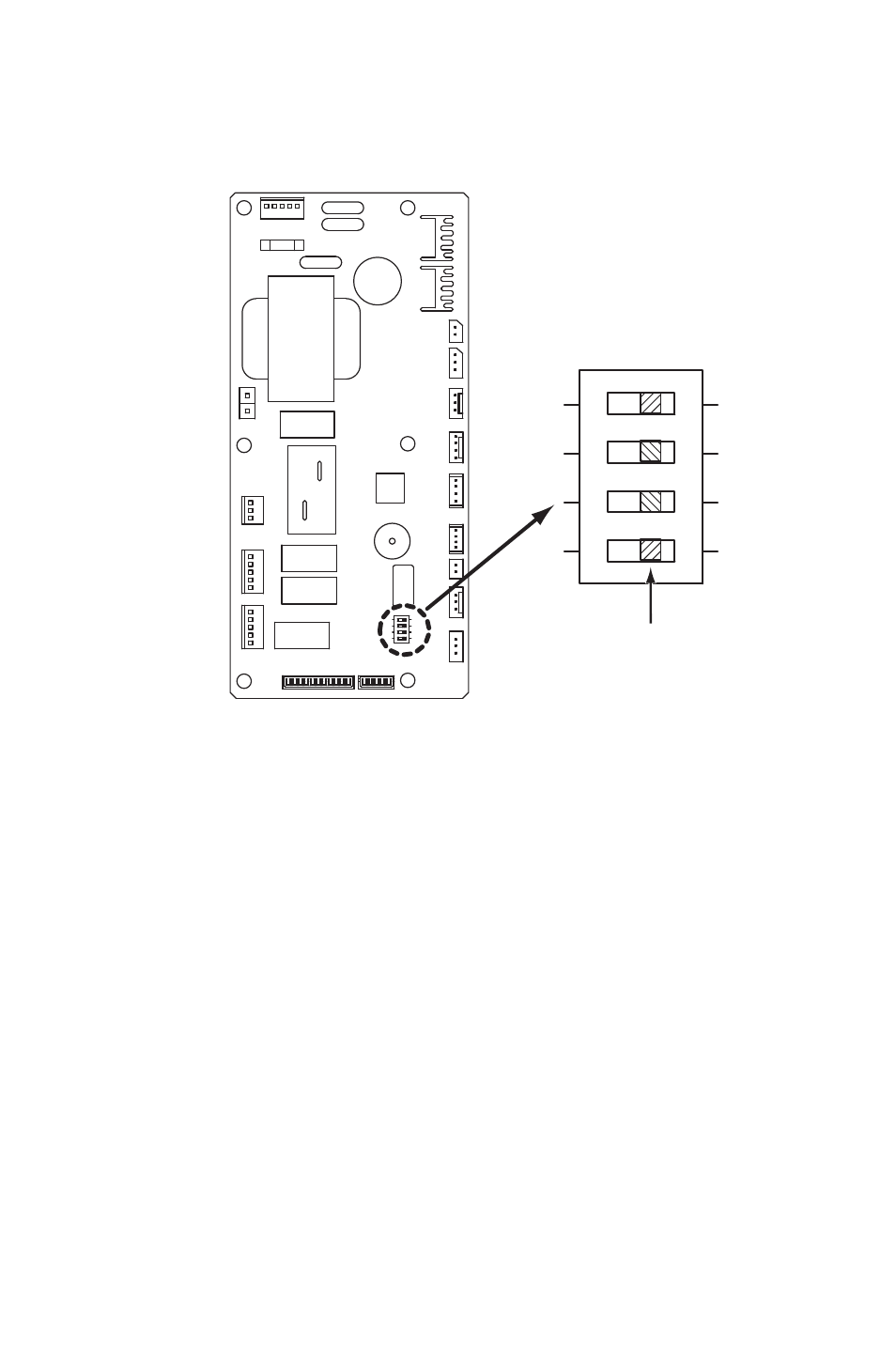

Configuration et réglages de l’interrupteur DIP
Le contrôleur du CM12 est équipé d’un interrupteur DIP à 4 positions qui est réglé
par défaut sur la position ARRÊT. L’interrupteur DIP peut être réglé afin de
configurer les fonctions suivantes:
a. Lorsque la position nº 1 de l’interrupteur est ON, l’évaporateur et le moteur
du ventilateur du condensateur se mettent en marche. Cette fonction est
utilisée dans un objectif de mise à l’essai et de vérification.
b. Lorsque la position nº 2 de l’interrupteur est ON, le compresseur,
l’évaporateur et le moteur du ventilateur du condensateur se mettent en
marche. Cette fonction est utilisée dans un objectif de mise à l’essai et de
vérification.
c. Lorsque la position nº 3 de l’interrupteur est ON, la fonction de la minuterie
de temporisation du compresseur est désactivée.
d. Lorsque la position nº 4 de l’interrupteur est ON, la fonction d’avertissement
sonore est désactivée.
12
3
4
NO
250V 5A
OUTPUT
: 12.6V
-0.37A
GA09301-G ST INPUT
: 230V 1
15V 0
CN01
CN15
CN16
CN14
CN02
CN03
CN04
CN17 CN25
CN23
CN22
CN21
4
3
52CH
RT
S
CTS
ODS
SW2
INTERRUPTEUR
DIP 4 POSITIONS
POSITION “ARRET”
