20

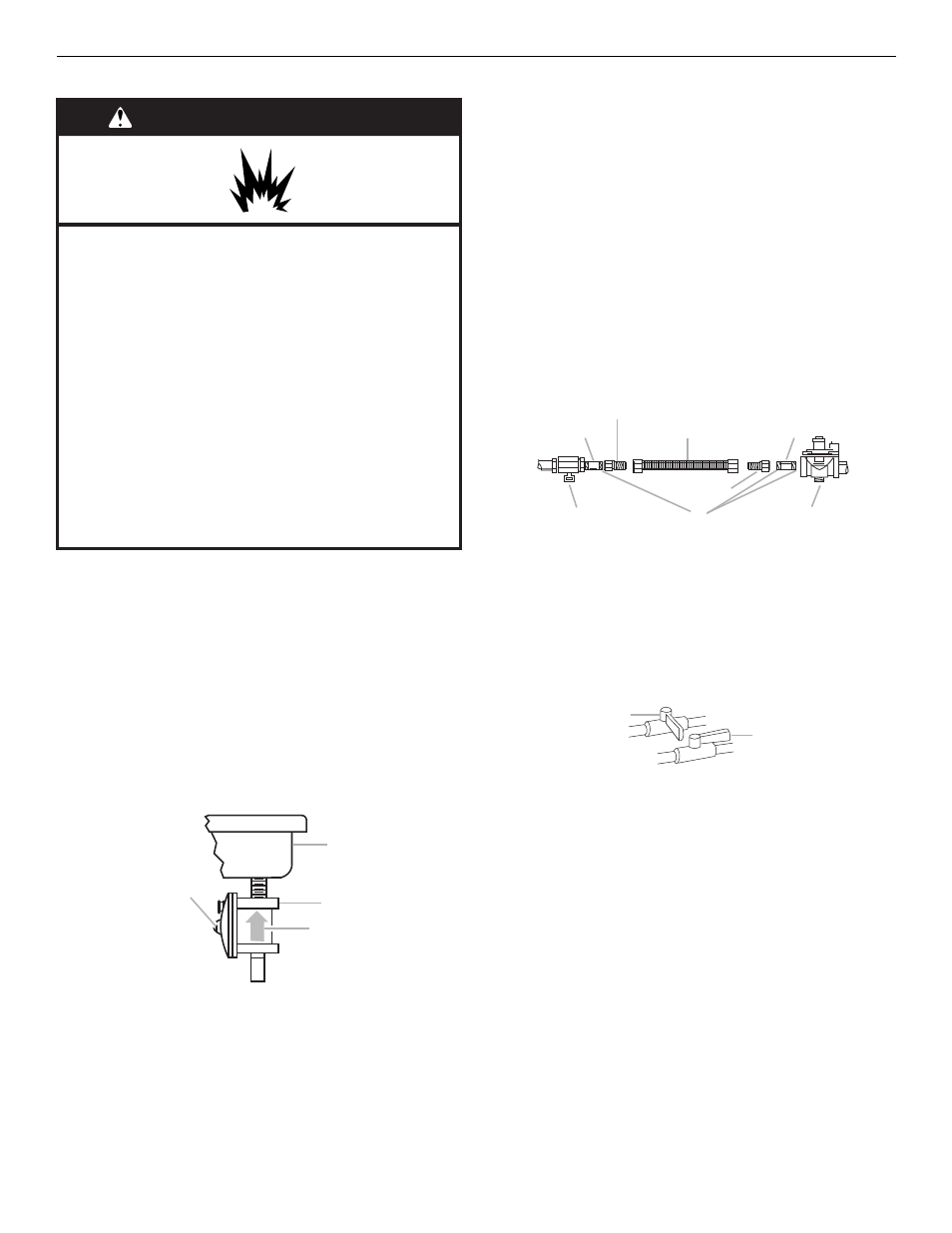

Raccordement au gaz
Assemblage du détendeur :
1.
Placer la table de cuisson en appui sur le côté ou la face
arrière; avec l’aide de deux personnes ou plus.
2.
Connecter le raccord flexible d'acier inoxydable au détendeur
- utiliser un raccord droit et un raccord d'adaptation
comportant un filetage mâle de ½".
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la table de cuisson à l'alimentation en gaz
existante. On voit ci-dessous une illustration de raccordement
typique. Le raccordement peut varier, selon le type, la
dimension et l'emplacement du conduit d’alimentation.
3.
Orienter la flèche du détendeur vers le haut, vers le fond de la
boîte des brûleurs et orienter le détendeur de telle manière
que le chapeau du détendeur soit accessible.
IMPORTANT : Tous les raccords doivent être bien serrés à
l'aide d'une clé. Ne pas serrer excessivement les connexions
au détendeur. Un serrage excessif pourrait provoquer une
fissuration du détendeur et une fuite de gaz. Lors du serrage
d'un raccord, empêcher le détendeur de tourner sur le tuyau.
Utiliser uniquement un composé d'étanchéité des tuyauteries
conçu pour l'utilisation avec le gaz naturel ou le propane.
Ne pas utiliser de ruban TEFLON
® . Il sera nécessaire de choisir
les raccords à utiliser en fonction de la configuration
d'installation.
Raccordement typique par raccord flexible
1. Appliquer sur les extrémités filetées les plus petites des
adaptateurs de raccords flexibles de connexion (voir G sur
l'illustration qui suit) un composé d'étanchéité des
tuyauteries compatible avec le propane.
2. Connecter un raccord d'adaptation et un raccord droit sur le
détendeur, et un raccord d'adaptation et un raccord droit sur
le robinet d'arrêt. Serrer les deux raccords droits et les deux
raccords d'adaptation.
3. Utiliser une clé mixte de ¹⁵⁄₁₆" et une pince pour fixer le
raccord flexible sur les raccords d'adaptation. Vérifier que le
raccord n'est pas déformé.
Compléter le raccordement
1. Ouvrir le robinet d'arrêt manuel sur la canalisation de gaz. Le
robinet est ouvert lorsque la manette est parallèle à la
canalisation.
2. Vérifier tous les raccordements en les badigeonnant d'une
solution de détection des fuites non corrosive approuvée.
L'apparition de bulles indique une fuite. Réparer toute fuite
éventuelle.
A. Chapeau de l'ouverture d'accès
B. Arrière de la table de cuisson
C. Détendeur
D. Flèche vers le haut. Le détendeur doit être
installé avec la flèche pointant vers le haut
(vers le fond de la table de cuisson).
AVERTISSEMENT
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par la CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s'assurer que la pression de gaz
ne dépasse pas 36 cm (14 po) de la colonne d'eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d'une compagnie de gaz, et
le personnel d'entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, une explosion ou un incendie.
A
B
C
D
A. Raccord droit de ³⁄₈"
B. Raccord
d’adaptation de ³⁄₈"
C. Raccord flexible
D. Raccord droit de ½"
E. Détendeur
F. Raccord d’adaptation de ½"
G. Appliquer un composé
d'étanchéité.
H. Robinet d'arrêt manuel
A. Robinet fermé
B. Robinet ouvert
A
B
C D
E G
F
H
A
B
