17
Canalisation de gaz
■
Installer une canalisation de gaz rigide de ¾" (1,9 cm) jusqu'à
l'emplacement d'installation de la table de cuisson. L'emploi
d'une canalisation de plus petit diamètre ou plus longue peut
causer une déficience du débit d'alimentation. On doit utiliser
un composé d'étanchéité des tuyauteries résistant à l'action
du gaz de pétrole liquéfié. Ne pas utiliser de ruban TEFLON ®† .
Pour l'alimentation au propane, le diamètre du tuyau ou
conduit doit être de ½" ou plus. Usuellement, le fournisseur
de gaz propane détermine les matériaux à utiliser et le
diamètre approprié.

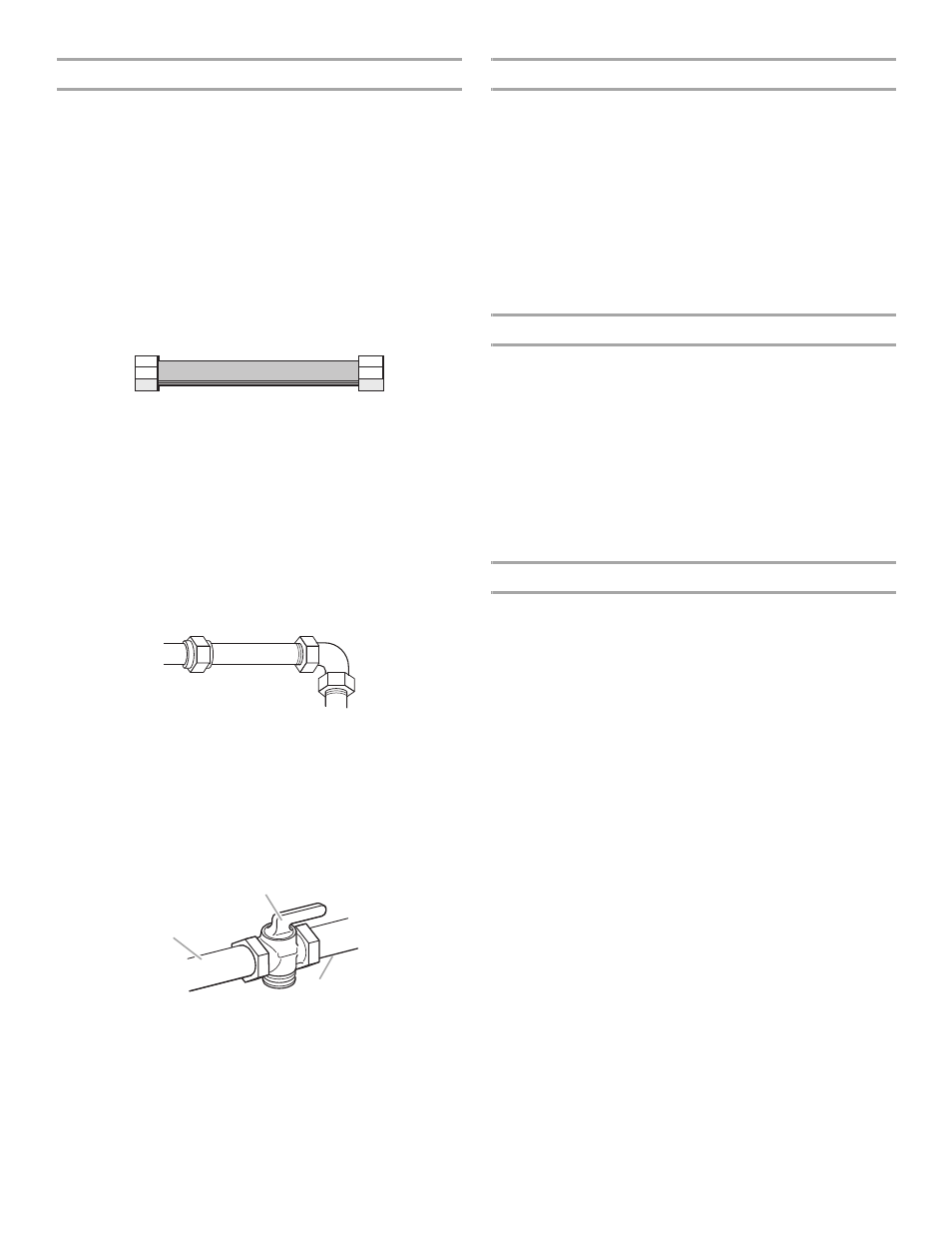

Raccord métallique flexible :
■
Si les codes locaux le permettent, utiliser un connecteur à
gaz flexible en acier inoxydable de ½" ou ¾" de diamètre
interne, conçu par CSA pour raccorder la table de
cuisson à la canalisation rigide d'alimentation en gaz.
■
Un raccord avec filetage mâle de ½" est nécessaire pour
la connexion sur le raccord à filetage femelle à l'entrée du
régulateur de pression de la table de cuisson.
■
Ne pas déformer/écraser/endommager le tube métallique
flexible lors d'un déplacement de la table de cuisson.
Raccordement par un ensemble rigide :
On doit utiliser une combinaison de raccords pour réaliser un
raccordement rigide entre la table de cuisson et la
canalisation de gaz. Le tuyau rigide doit se trouver au même
niveau que le raccord de connexion de la table de cuisson.
On doit veiller à ne soumettre les sections de canalisation
d'alimentation à aucun effort de traction ou flexion pour que
la table de cuisson soit d'aplomb et correctement alignée.
■
Robinet d'arrêt nécessaire :
La canalisation d'alimentation doit comporter un robinet
d'arrêt manuel. Le robinet d'arrêt manuel doit être séparé de
la table de cuisson, mais doit se trouver dans la même pièce.
La canalisation doit se trouver en un endroit facilement
accessible pour les manœuvres d'ouverture/fermeture. Ne
pas entraver l'accès au robinet d'arrêt manuel. Le robinet
d'arrêt manuel est prévu pour ouvrir ou fermer l'alimentation
en gaz de la table de cuisson.
Régulateur de pression de gaz
Le régulateur de pression de gaz fourni avec cette table de cuisson
doit être utilisé. La pression d'alimentation du régulateur de pression
doit être comme suit pour un fonctionnement correct
:
Gaz naturel :
Pression minimum : 5" (12,7 cm) (colonne d'eau)
Pression maximum : 7" à 14" (17,8 cm à 35,5 cm) (colonne d'eau)
Gaz propane :
Pression minimum : 11" (27,9 cm) (colonne d'eau)
Pression maximum : 14" (35,5 cm) (colonne d'eau)
En cas d'incertitude quant à la pression d'alimentation à établir,
contacter le fournisseur de gaz local.
Caractéristiques d'alimentation du brûleur
Les débits thermiques indiqués sur la plaque signalétique
correspondent à une altitude d'utilisation inférieure à
2000 pi (609,6 m).
Lorsque l'appareil est utilisé à une altitude supérieure à
2000 pi (609,6 m), on doit réduire le débit thermique indiqué
de 4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus
du niveau de la mer (non applicable au Canada).
Pour l'utilisation de l'appareil à une altitude supérieure à
6560 pi (1999,5 m), on doit employer un ensemble pour altitude
élevée afin d'éviter une réduction du débit thermique. Voir la fiche
d'instructions séparée concernant la conversion pour
l'alimentation au propane.
Test de pressurisation de la canalisation de gaz
On doit tester le détendeur sous une pression supérieure d'au
moins 1" à la pression de la tubulure de distribution indiquée sur
la plaque signalétique.
Pressurisation à une pression supérieure à ½ lb/po²
(14" - colonne d'eau)
Lors de tout test de pressurisation de ce système à une pression
supérieure à ½ lb/po² (3,5 kPa), on doit déconnecter la table de
cuisson et son robinet d'arrêt individuel de la canalisation de gaz.
Pressurisation à une pression inférieure ou égale à ½ lb/po²
(14" - colonne d'eau)
Lors de tout test de pressurisation de la canalisation de gaz à une
pression égale ou inférieure à ½ lb/po² (3,5 kPa), on doit isoler la
table de cuisson de la canalisation de gaz en fermant son robinet
d'arrêt manuel individuel.
A. Canalisation de gaz
B. Robinet d'arrêt manuel - position d'ouverture
C. Vers la table de cuisson
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie
A
B
C
