35

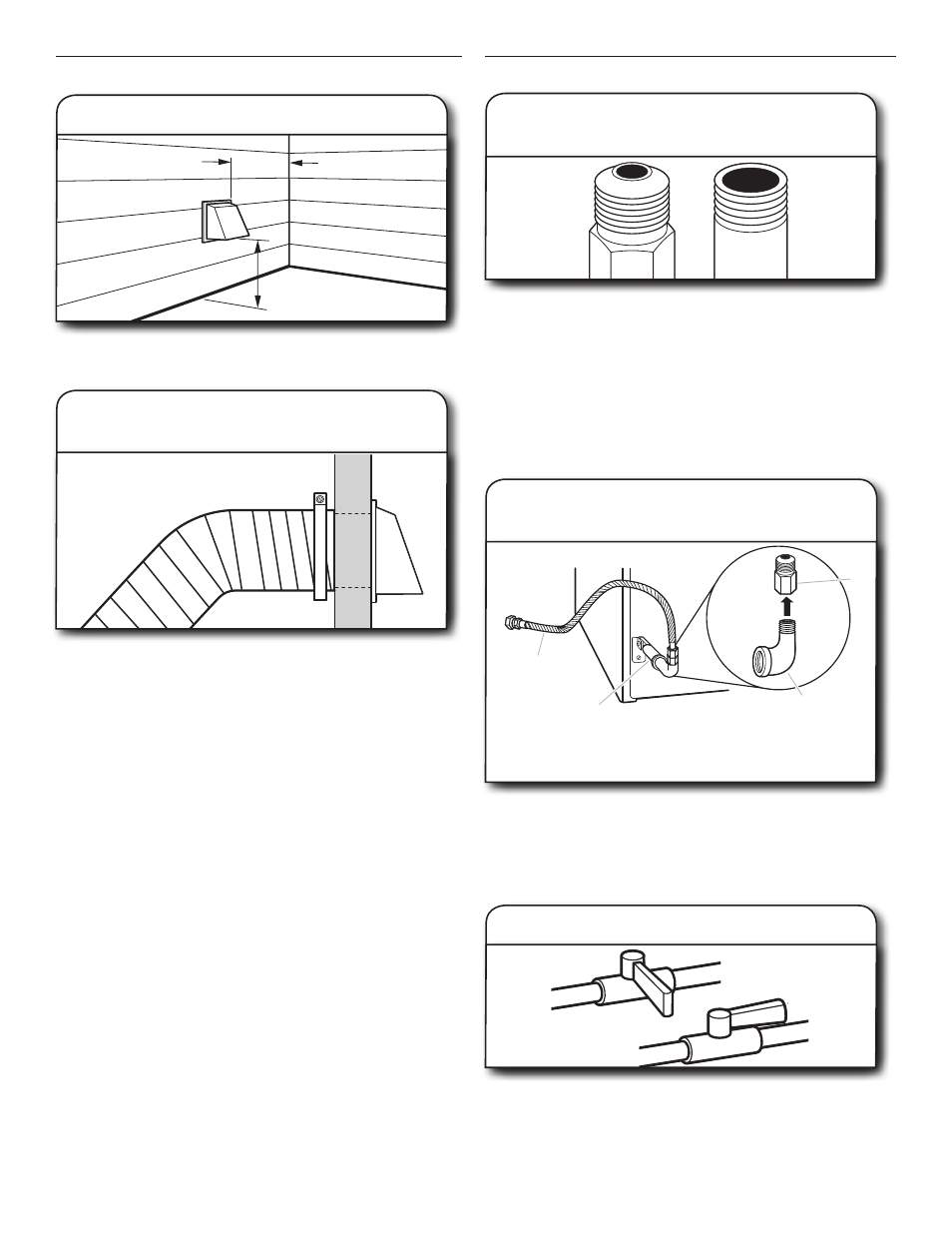

Installation du circuit d’évacuation
12" min.
(305 mm)
12" min.
(305 mm)
Installer le clapet d’évacuation
1.
Raccorder le conduit
d’évacuation au clapet
2.
Installer un clapet d’évacuation et calfeutrer l’ouverture
murale à l’extérieur autour du clapet d’évacuation.
Le conduit doit se trouver par dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de
4" (102 mm). Acheminer le conduit d’évacuation jusqu’à
l’emplacement de la sécheuse, utiliser l’itinéraire le plus
rectiligne possible. Éviter les changements de direction à
90º. Utiliser des brides de serrage pour sceller toutes les
jointures. Ne pas utiliser de ruban adhésif pour conduit,
de vis ou autres dispositifs de fixation qui se prolongeraient
à l’intérieur du conduit pour sécuriser l’évacuation, car la
charpie pourrait s’y accrocher.
Retirer le capuchon rouge de la canalisation de gaz. À l’aide
d’une clé pour serrer, raccorder l’alimentation en gaz à la
sécheuse. Utiliser un composé d’étanchéité des tuyauteries
sur tous les filetages des raccords mâles non coniques.
Si on utilise un conduit métallique souple, veiller à ce qu’il
ne soit pas pincé.
REMARQUE : Pour les raccordements au propane, on doit
utiliser un composé d’étanchéité résistant à l’action du
propane. Ne pas utiliser de ruban adhésif TEFLON ®† .
A
B
C
D
Préparer la connexion
des raccords de tuyauterie
2.
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la sécheuse à l’alimentation en gaz existante.
L’illustration présente un raccordement recommandé.
Le raccordement peut varier selon le type, la taille et
l’emplacement de la canalisation d’alimentation.
A. Raccord flexible de gaz
de 3/8"
B. Conduit de la sécheuse
de 3/8"
C. Coude de 3/8" par 3/8"
D. Adaptateur entre le conduit
et le joint conique de 3/8"
Robinet d’arrêt du gaz ouvert
3.
A
B
Robinet
fermé
Raccordement au gaz
Ouvrir le robinet d’arrêt de la canalisation d’alimentation;
le robinet est ouvert lorsque la manette est parallèle à la
canalisation de gaz. Vérifier ensuite tous les raccordements
en les badigeonnant d’une solution de détection des fuites
non corrosive approuvée. L’apparition de bulles indique la
présence d’une fuite. Réparer toute fuite éventuelle.
†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
A
B
Raccorder l’alimentation en
gaz à la sécheuse
1.
Robinet
ouvert
Raccord mâle
conique
Raccord mâle
non conique
