Maytag WGD4890XQ Installation - Manuel (Page 34)

34
Numéro de
pièce
Description
4396727RP Conduit d’évacuation souple pour sécheuse
de 8' avec brides
4396004 Coude décalé pour sécheuse
4396005 Coude décalé pour mur
4396006RW Coude serré DuraSafe™
4396007RW Clapet de conduit d’évacuation à travers le mur
4396008RP Brides d’évacuation en acier de 4" pour
sécheuse – Lot de 2
8212662 Clapet d’évacuation à persiennes de 4" pour
montage en affleurement

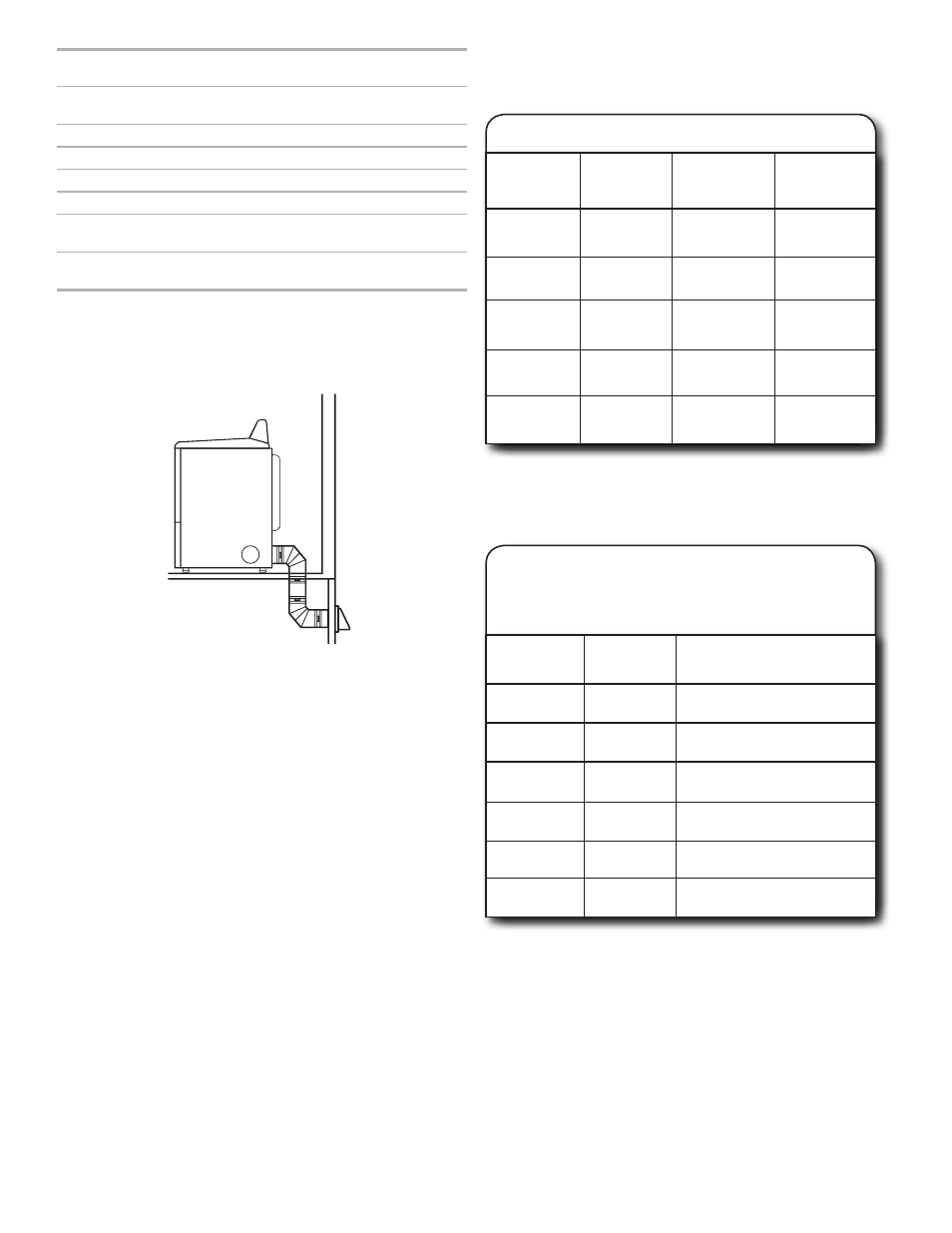

Dispositions spéciales pour les maisons mobiles :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la maison mobile et ne doit
pas se terminer en dessous de celle-ci. Acheminer le conduit
d’évacuation vers l’extérieur.
Déterminer l’itinéraire d’acheminement du conduit :
■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera
le plus direct et le plus rectiligne.
■
Planifier l’installation pour introduire le nombre minimal
de coudes et de changements de direction.
■ Si des coudes ou changements de direction sont utilisés,
prévoir autant d’espace que possible.
■ Plier le conduit graduellement pour éviter de le déformer.
■
Utiliser le moins possible de changements de direction
à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour un séchage optimal :
■ Utiliser le “Tableau des systèmes d’évacuation” ci-dessous
pour déterminer le type de composants et les combinaisons
acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur
supérieure à la valeur spécifiée dans le “Tableau des
systèmes d’évacuation”. Si la longueur du circuit est
supérieure à la valeur spécifiée dans le tableau, on
observera :
■ Une réduction de la longévité de la sécheuse.
■ Une réduction du rendement, avec temps de séchage
plus longs et une plus grande consommation d’énergie.
Tableau des systèmes d’évacuation
Nombre de
coudes à 90°
Type de
conduit
d'évacuation
Clapets de
type boîte/à
persiennes
Clapets
inclinés
1
4
3
2
0 Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
64 pi (20 m)
54 pi (16,5 m)
44 pi (13,4 m)
35 pi (10,7 m)
27 pi (8,2 m)
58 pi (17,7 m)
48 pi (14,6 m)
38 pi (11,6 m)
29 pi (8,8 m)
21 pi (6,4 m)
REMARQUE : Les installations d’évacuation par le côté ou
par le bas comportent un changement de direction à 90º à
l’intérieur de la sécheuse. Pour établir la longueur maximale du
conduit, ajouter un changement de direction à 90º au tableau.
Tableau des systèmes d’évacuation
(Modèles d’évacuation long de
largeur 29" uniquement)
Nombre de
coudes à 90°
Type de
conduit
d’évacuation
Clapets de type boîte/
à persiennes, ou inclinés
1
4
3
2
0
Métallique
rigide
120 pi (36,6 m)
110 pi (33,5 m)
100 pi (30,5 m)
90 pi (27,4 m)
80 pi (24,4 m)
Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
5 70 pi (21,3 m)
Métallique
rigide
Le “Tableau des systèmes d’évacuation” fournit les spécifications
d’évacuation qui vous aideront à atteindre la meilleure
performance de séchage.
